　　运行使用的时候，使用新型双曲面搅拌桨叶在搅拌水体的时候，既能让水体沿设备四周的方向流动运转，还能让水体在设备上下的翻滚，就能让水池的水流的在混合的状态下形成立体的螺旋状的混合式搅拌，能保证液和固、液和气、还有固液气三种物质的均匀混合，来解决搅拌的死角。这种双曲面桨叶尤其是特别适用于圆形的水池、方形的水池，长方形水池中也有多台布置的方式。

  在我国各种污水处理工艺中，双曲线搅拌机可以克服传统搅拌机在曝气过程中容易出现死角，水空气混合效果差的问题，从而充分发挥其均匀混合的优势。潜水双曲面搅拌机作为一种“双效混合"的设备，更适用于混合各种低粘度液体，固液和气液，它不仅适用于圆形和方形储罐，还广泛用于矩形储罐，污水处理效果更强劲。

   潜水双曲面搅拌机用于高固含量，高水温和高磨蚀性的液体中。由于叶轮具有自动偏差校正功能，因此运行相对稳定，并且减速器的噪音小于60dB。潜水安装，可免去桥梁，使用潜水动力，使用设备自重定位，安装灵活方便，适用于深水，水质稳定，无磨损，其特点是无噪音，无视觉障碍。主要用于环保，化工，能源，轻工等需要固液混合的行业，特别是污水处理过程中的混凝池，调节池，厌氧池，硝化反硝化池。

   1、整机结构紧凑，运行稳定，安装简单，维修方便。

   2、叶轮比表面积大，电机功率小，循环水流量大，能耗低，在传统的城市污水混合中比传统的混合方式更节能。

   3、潜水双曲面搅拌机的叶轮由增强纤维或钢材制成，可适应不同的工作条件，使用寿命长。

   4、可用于液体，固体和气体的各种混合场合，它可以代替现有的混合设备，实现三维螺旋混合，使混合更加均匀，提高混合效率。

脱气池搅拌机前言：

在市政、化工造纸及其它多种水处理工艺中，水体搅拌混合是其中关键工艺过程之一。传统的搅拌机械分为立轴折桨式和水平（潜水）式两种常用方式，由于安装的方式和叶桨形式决定了其搅拌形态，无论在能耗上还是在搅拌效果上均不太理想，不仅给污水厂的运营成本带来不必要的增加，而且会直接影响到较好的工艺处理效果。针对以上问题，经过多年的试验，借助同行的设计经验，成功研制了新型的双曲面搅拌机，经过多家污水处理厂多年的实际应用，获得了良好的效果。

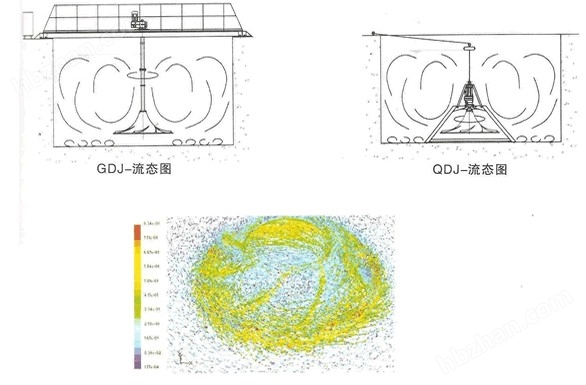

双曲面搅拌机根据安装方式可分为GDJ型(干式)和QDJ型(潜水式)两种。

GDJ型双曲面搅拌机由减速电机、减震座、搅拌轴、双曲面叶轮、电控箱、桥架(用户可自备)等组成。QDJ型双曲面搅拌机由机架、起吊钢绳、主机、双曲面叶轮及电控箱等组成。

脱气池搅拌机应用范围：

G/Q/FSJ 型系列曲面搅拌机是我公司使用的搅拌机之一。它广泛运用在环保、化工、能源、轻工等行业需要对液体进行固液、气搅拌混合的场合，尤其适用在污水处理工艺中的混凝池、调节池、厌氧池、硝化和反硝化池。

结构简介：

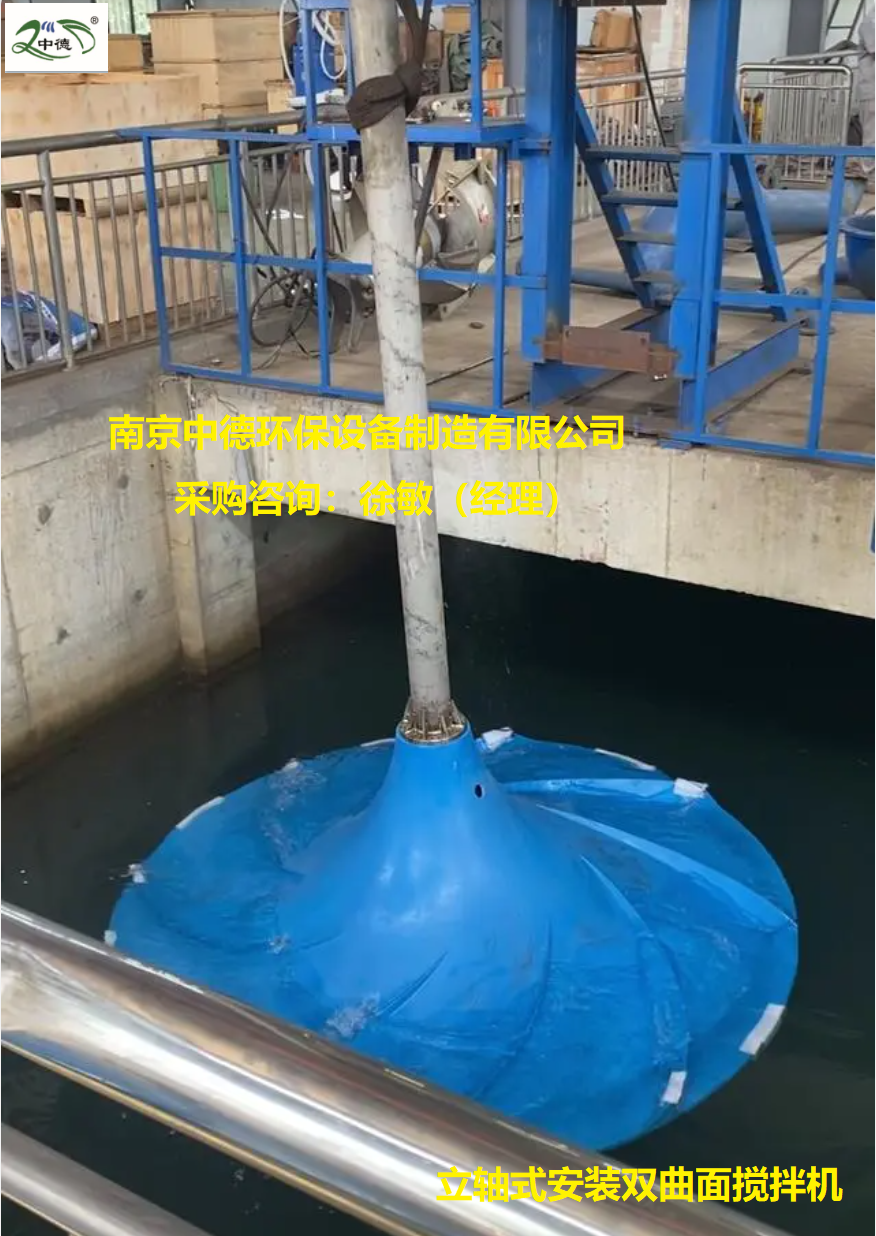

G/Q/FSJ 型系列曲面搅拌机整机由驱动装置和双曲面叶轮体及安装附件组成，为了满足用户不同工况条件下的使用，安装分为干式(也称立轴式)和潜水式两种。干式安装，将驱动装置固定在工作桥上，通过传动轴将动能传至介质中的叶轮部件，它用于含固率高，水温高，含有磨蚀性的液体中，由于叶轮具有自动纠偏功能，运行较平稳，减速机噪音小于 60 分贝。潜水式安装，可免去桥架，采用潜水动力，利用设备自重定位，安装灵活方便，适用在水深较深，且水质稳定，不含磨蚀性的水体，水温不大于 40℃，PH 值 6~9 之间，其特点是无噪音，无视觉障碍。

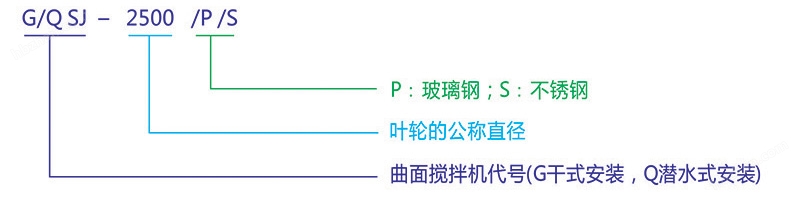

型号表达方式：

安装

GDJ系列安装步骤

1、桥架应校正水平，半桥架立柱应校正垂直。地脚螺栓及连接部位应坚固可靠。

2、将减震座平放在桥架规定位置，校正水平后与桥架连接固定。

3、减速电机安装在减震座上，并连接固定。

4、将叶轮与搅拌轴法兰用螺栓连接并紧固。

5、将叶轮与搅拌轴放入池内，搅拌轴与减速机输出轴连接并紧固。在有水情况下应先将轴和叶轮连接好放入水中，然后将轴与减速机连接。

6、搅拌机安装后，搅拌轴须与水平面垂直。垂直偏差小于1/1000。

7、安装完毕后，拆下电机尾罩，用手转运风机叶片，检查搅拌机转运是否灵活、正常。搅拌轴摆动偏差应小于3/1000。

8、接通电源后，点动观察搅拌轴转运方向，从上往下看正确转运方向为逆时针旋转。若反之，则任意调换2根电源接线位置。

9、电气设备安装必须按国家有关规定及安全规程操作。

QDJ系列安装步骤

1、在岸上短时间开机观察叶轮转运方向，从上往下看正确转运方向为逆时针旋转。若反之，则任意调换2根电源接线位置。

2、将电机电缆与吊索分开固定，千万不能将电缆钢绳捆扎在一起。要防止钢绳和电缆卷入叶轮中。

3、用吊车起双曲面，缓慢地放入池中制定位置，注意不要撞到池壁。

4、将固定绳索一端固定在岸边，电缆接电控柜。

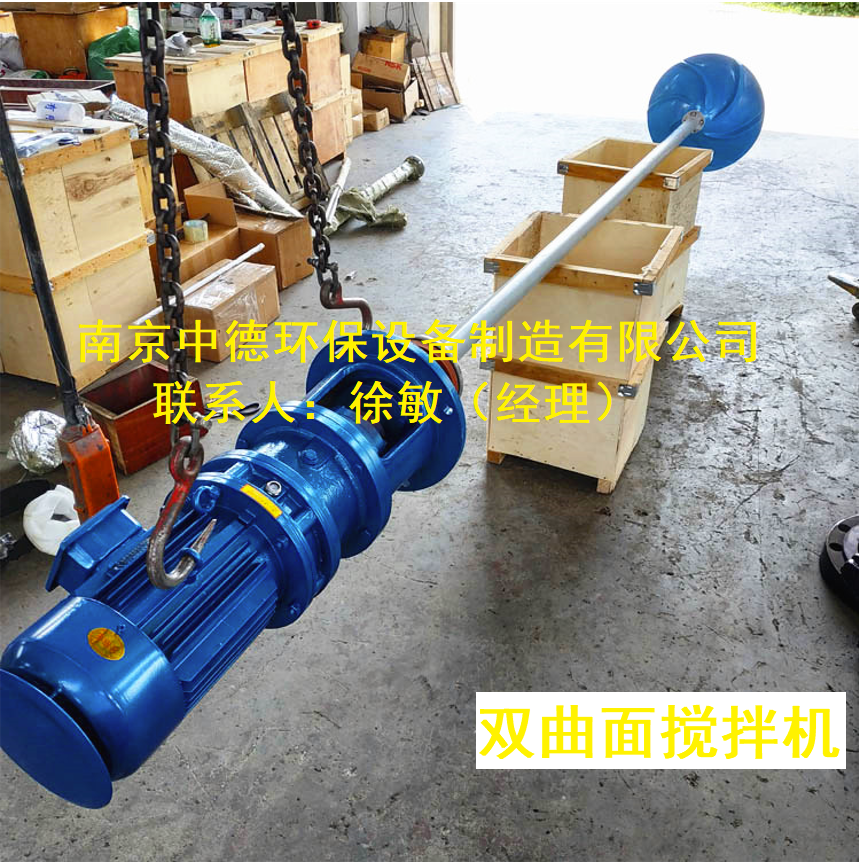

产品展示：
