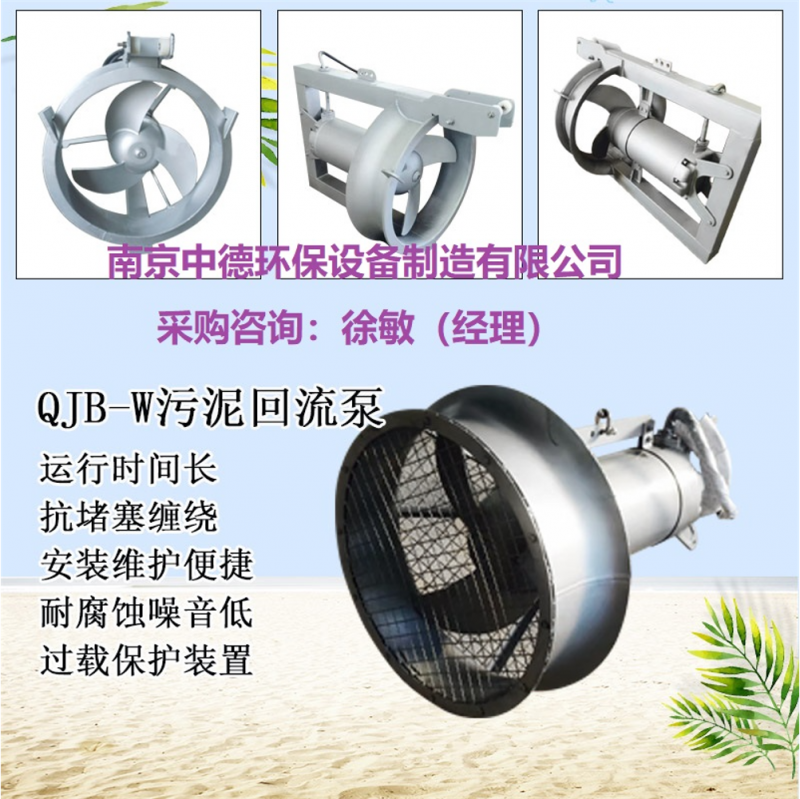

          混合液回流泵是污水处理行业曝气池里面常用到的一款污水、污泥回流设备，污泥回流泵的作用是让污泥池的污水泥浆保持处于活性污泥的状态，使曝气池里面的悬浮固体浓度mlss保持比较稳定的状态，所以曝气池中保持均匀的泥浆浓度必须用到污泥回流泵。

污泥回流泵还可以作为污水处理厂的混合液体的回流、反销化脱氨除氨的设备，也可作为灌溉设备；

该污泥回流泵产品主要特点就是流量大扬程低使其污水泥浆一直处于一个来回流动的状态，不会出现凝固的现象。

该污泥回流泵运行时介质的温度不能超过40°c，

污泥回流泵介质ph值在5-9范围内，

污泥回流泵潜入介质的深度不能超过10米。

泵的设计

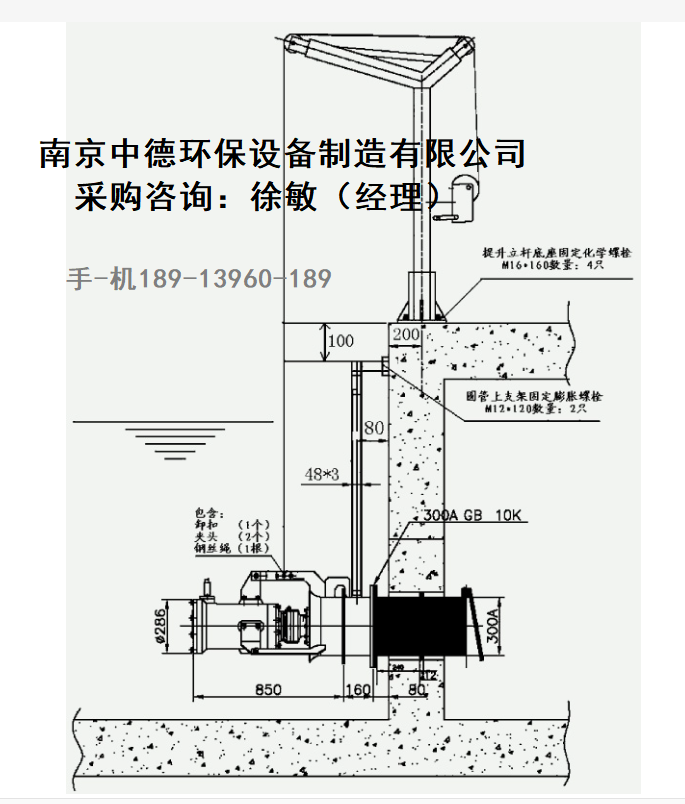

水泵能自动稳固地与穿墙管连接，并且泵能在导杆引导下从池顶部到安装位置自由滑动。

2、 泵的构造

每台水泵整体设计，封闭式连接，潜水型。水泵所有的组件包括电机可在水下连续运转。 与液体接触的水泵主要构件泵外壳是灰口铸铁。

所有外露的螺母、 螺栓、 垫片均为不锈钢aisi304,定子室上方有一不锈钢盖。 油室盖是耐腐蚀合成材料。

水泵主件的密封设计是金属与金属接触。

需要防水密封的临界接触面是机械加工，并嵌入两组腈或氟化橡胶o- 型圈， 它导致两个面上的橡胶 o-型圈及 o型圈接触的四个侧面受压紧。

12、 冷却系统

电机能被周围搅拌介质充分冷却。

12、 电缆进线密封

电缆接线室是一个带固定板的完整部件。电缆入口处有两套弹性衬套，保证防水和潜水密封。电缆入口包含两个圆柱型弹性衬套。

每个衬套带垫圈和一个套圈，它们有精密的公差设计以适应电缆的外径和入口的内径。衬套可被一个密封管挤压，密封管是用两个不锈钢螺丝拧进电缆接线室。

不利用扭矩作旋转密封，而是靠密封管和套圈之间的相互作用，沿电缆轴向移动衬套。接线室和电机室被一接线板隔离，保护电机，避免外部物质通过水泵顶端进入。

该连线板将被螺纹压紧型固定，电缆可安全地连接在接线板上。接线板将由两个o型圈与定子室隔离密封。

5、电机

水泵的电机是鼠笼式感应电机，装在充气的防水的壳内。定子绕组和定子进线的绝缘等级为 f级。 定子热压嵌入定子室。电机设计成可连续处理搅拌 40 ^o c 的介质，每小时可起动15次，为监控每相绕组上的温度，在定子进线线圈中装有热敏开关，热敏开关的设定打开温度为125^oc，可以与电机过载保护相连接。并接至控制柜，与控制柜连接。

电机和水泵是同一家生产商提供。电机的允许电压波动为 + / -10%，电机设计成在高 40 ^o c 环境下工作，并且定子绕组的平均温度不过 85 ^o c ，提供一份能显示转矩、电流、功率因素、输入/输出功率和效率的性能表。该性能表还包含起动和零负荷特性的数据。

6、轴承

水泵和电机的轴是连续无间断的轴，轴在油脂润滑的轴承上转动。上轴承包括一个滚柱轴承承担径向力。

主轴承是一个双列向心力推力球轴承用于承担轴向力。所有轴承的设计寿命为 100,000 小时。
