qjb型低速推流器叶片安装方向，叶桨平面是推水面，弧面是向机身方向的，旋转的时候是弧度切水

产品介绍：

潜水推流器也叫推流型潜水搅拌机，推流型潜水搅拌机是一种低转速、 大叶轮产品，主要用于水力循环。转速一一般低于60r/min,通常在15~200/min;叶轮直径大，通常在1000~2500mm，直径大于1800mm的为常用。下图所示为推流型潜水搅拌机。

潜水推流器作用特点是:

流场分布较为均匀，流速低缓，但作用范围大。这类产品适用于对gt值没有要求，且池体空间较大，以水力循环、保持流速为目的的处理构筑物中。这类潜水搅拌机广泛应用于工业和城市污水处理厂厌氧池搅拌和氧化沟推流，产生低速推流，为脱氮和除磷工艺创建水流条件。

推流器性能结构特点：

1 结构紧凑、操作维修简单、安装检修方便、使用寿命长；

2 叶轮具有的水力设计结构，工作效率高，后掠式叶片具有自洁功能，可防杂物缠绕、堵塞；

3 与曝气系统混合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀；

4 电机绕组绝缘等级f 级，防护等级为ip68，选用优质轴承和电机防凝露装置，使电机的工作更安全；

5 两道机械密封；

                            潜水推流器机构大样图

推流器适用条件范围：

搅拌机在下列条件下应能正常连续运行：

1介质温度不超过40°c；

2 介质的ph 值在5~9 间；

3 液体密度不超过1150kg/m3；

4 长期潜水运行，潜水深度一般不超过20m。

型号参数表

搅拌机在额定电压380v，频率为50hz,绕组绝缘等级f 级，防护等级ip68，工作制式ⅰ条件下。

低速推流型

1 根据图b1 或表b1 确定搅拌池的池型校正系数。

2 根据图b2 或表b2 确定待搅拌介质的污泥校正系数。

3 根据搅拌介质初始流速y，通过图b3 确定单位流量的耗功。

4 用搅拌介质初始流速y 乘以叶轮旋转时所形成的截面积计算出搅拌机的流量。

5 用搅拌机的流量乘以单位流量的功耗，再乘以污泥校正系数和池型校正系数，即可得出整池介质所需的功率。

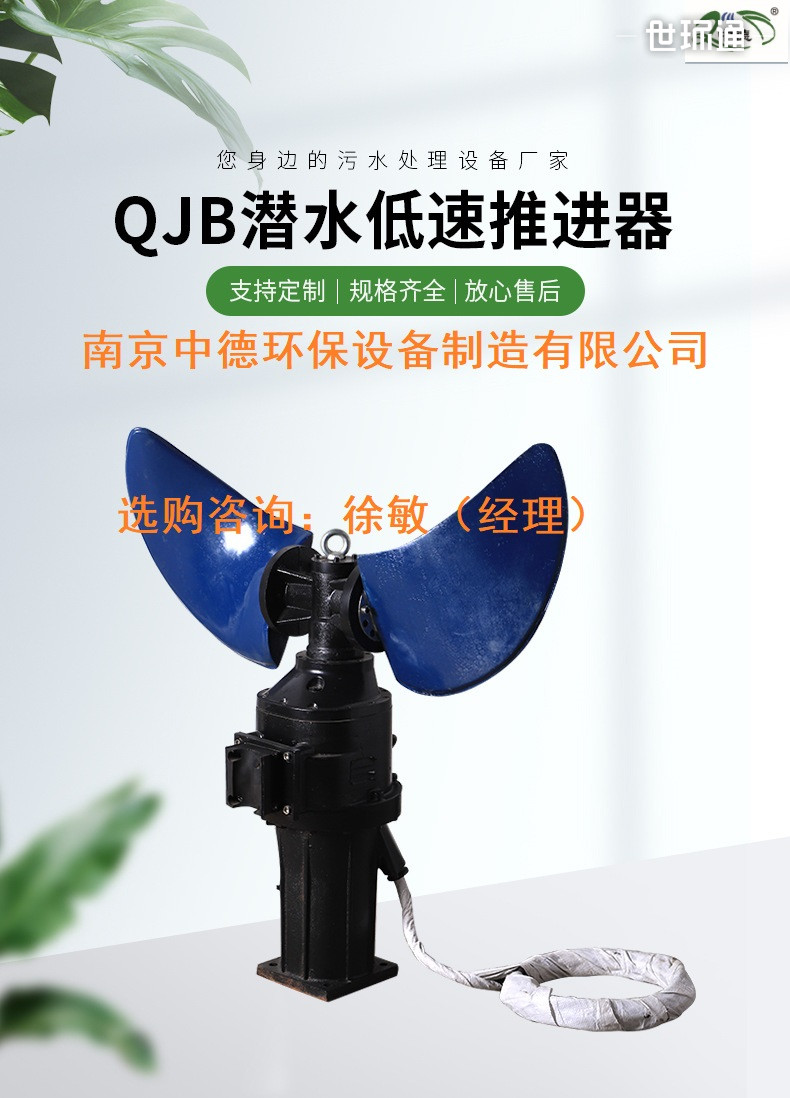

低速推流器叶片

有聚氨酯有玻璃钢两种材质，下图为聚氨酯材质，材质较软，玻璃钢材质硬

qjb型低速推流器叶片安装方向

叶桨平面是推水面，弧面是向机身方向的，旋转的时候是弧度切水，

qjb型低速推流器叶片安装方向

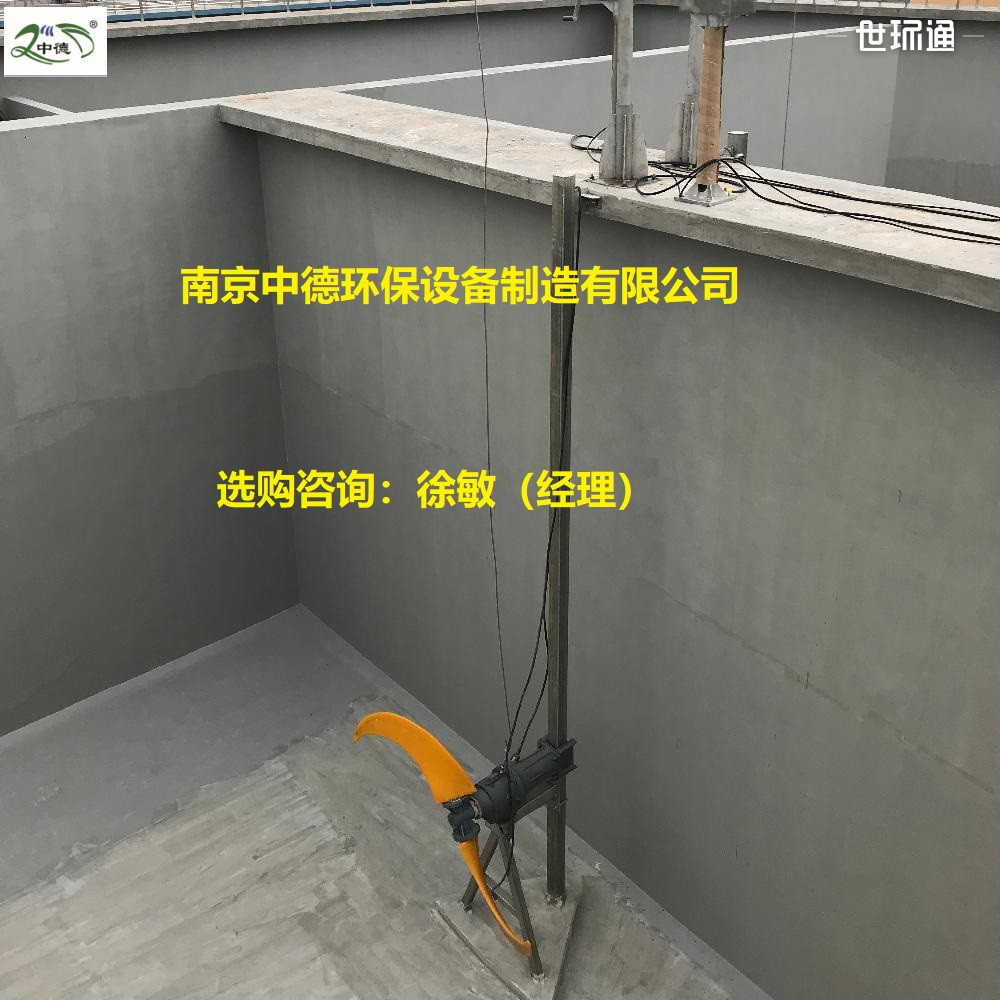

下图是现场安装好的实物效果图，平面向前，弧面向后
