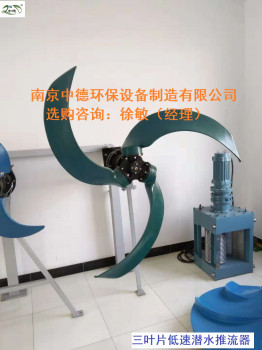

产品概述
qdt型低速推流器,在水处理工艺流程中,广泛应用于氧化沟推流,各类生化池的搅拌,同时也可用于河流防冻,景观水循环等。低速推流器由潜水电机、减速装置、叶浆和安装系统等组成。其特点是配套功率小(1.5-7.5kw),转速低(36-135r/min),叶浆直径大(1000-2500mm),低速旋转,产生大体积流场,服务范围广。后掠式香蕉型叶浆设计,具有自洁功能,采用聚氨脂或铝合金材质精铸成型,具有重量轻、强度高、耐腐蚀等特点,其优异的摩擦性能,可保证在低转速的运动状态下与液体产生良好的阻尼效果,从而创造出柔和的水流,该系列除了具有推流和创建水流的作用外,还具有搅拌的功能
产品特点
- 两道独立的机械密封,保证潜水电机*可靠运行 浆叶由弹性聚氨脂或铝合金制成,能承受变化的负荷,推力被平均分配到混合物上,具有水力设计 高质量进口一次性润滑轴承,设计使用寿命8000小时 所有接触介质的紧固件均采用不锈钢材质 *的电缆密封设计,排除了电缆漏水的隐患 内部可设有泄漏传感器和定子绕组超温保扩报警装置(选件)
二、低速推流器参数
型号: qdt型 口径: 10-100mm 压力: 30m 材质: 铸铁,不锈钢304.316.304l.316l类别: 排污泵
三、qdt低速推流器使用条件
搅拌机在下列条件下应能正常连续运行:
1.zui高介质温度不超过40℃;
2.介质的ph值在5~9之间;
3.液体密度不超过1150kg/m3;
4.*潜水运行,潜水深度一般不超过10m
适用范围
搅拌机在下列条件下应能正常连续运行:
1、zui高介质温度不超过40°c;
2、介质的ph值在5~9间;
3、液体密度不超过1150kg/m3;
4、*潜水运行,潜水深度一般不超过20m。
重点注意事项
潜水搅拌机必需*潜入水中工作;不能在易燃易爆或有强腐蚀性液体的环境中工作;钢膨胀螺栓须按要求固定,安装完毕后,必须将电缆拉紧固定好.
潜水推流器选型时,浆叶直径超过2m,建议使用齿轮箱减速机.
性能特点
1、结构紧凑、操作维修简单、安装检修方便、使用寿命长;
2、叶轮具有水力设计结构,工作效率高,后掠式叶片具有自洁功能,可防杂物缠绕、堵塞;
3、与曝气系统混合使用可使能耗大幅度降低,充氧量明显提高,有效防止沉淀;
4、电机绕组绝缘等级f级,防护等级为ip68,选用优质轴承和电机防凝露装置,使电机的工作更安全;
5、两道机械密封;
三、技术参数
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
四、型号说明 五、用途及适用条件 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
警 告! | ||

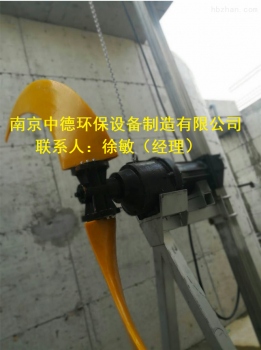

六、选型注意事项 为保证潜水搅拌机取得运行效果,请使用方提供如下资料; ◎运用目的; ◎池型及尺寸,包括水深; ◎搅拌介质的特性,包括粘度、密度、温度、及固体物含量等。 七、安装系统 潜水搅拌机的安装系统可在无需排出池中污水的情况下,能快速安装和拆卸潜水搅拌机。 当池深h<4米时建议采用安装系统ⅰ。潜水搅拌机的潜水深度可以根据需要进行垂直方向的调节,而且在水平面内可绕导杆旋转的zui大角度为±60°起吊系统底座、支撑架和下托架与池的有关联接面均采用膨胀螺栓固定,无需预留孔。 当池深h>4米时建议采用安装系统ⅱ,需在池底做一混凝土基础(或钢结构底座)。起吊系统底座、钢绳固定架和导向底座与池的有关联接面均采用膨胀螺栓固定,无需预留孔。安装系统ⅱ用导向钢绳替代导杆,具有运输方便、现场安装简单等特点。该系统从根本上避免了由于运输引起导杆弯曲、变形有而影响正常使用的情况,并有效改善了池深过深情况下,由于导杆的安装误差而导致的无法正常起吊等现象。在有悬臂池顶(如图)的安装条件下更显得操作方便可靠。 客户定货时,请提供池深h及池型图,以便厂方加工时确定导杆或导向钢丝的尺寸。安装系统的材质采用不锈钢(或碳钢)制造。安装系统中除导杆或导向钢丝、起吊底座外,多台搅拌机可共用一套起吊装置(用户有特殊要录除外)。 运行工况: 购买需知
|
南京中德环保设备制造有限公司
采购咨询:18913960189 徐敏(经理)025-57530868
