qjt低速推流器注意事项

潜水搅拌机必需潜入水中工作；不能在易燃易爆或有强腐蚀性液体的环境中工作；钢膨胀螺栓须按要求固定，安装完毕后，必须将电缆拉紧固定好.qjt潜水推流器选型时，浆叶直径超过2m，建议使用齿轮箱减速机.

qdt低速推流器 设备俗称
qjb潜水搅拌机：行业俗称（水下搅拌器、液下搅拌器、铸件式潜水搅拌机、推流搅拌机、污水搅拌机、低速推流器、潜水推进器、下水推进器，qjb潜水搅拌机,qjt低速推流器、hqd低速潜水推流器、tqj型潜水搅拌机、4410/4430水下低速推流器、推流式潜水搅拌机）

qdt低速推流器是我公司在吸收进技术的基础上研制开发的，技术起点高，节能显著，安全性强，该类产品以其*的功能，可靠的质量受到了广大用户的欢迎和好评，已被许多用户选为替代进口产品。

qdt低速推流器厂品用途

ruke潜水搅拌机是引进德国潜水电机密封技术研制成功的。经过多年的实践摸索，因其在形式、结构和试验方法上的创新，使得ruke潜水搅拌机总体性能达到了国外同类产品的水平。qjb型潜水搅拌机可分为qjb混合搅拌和qjt低速推流两大系列。qjb混合系列搅拌机适用于污水处理厂和工业流程中搅拌含有悬浮物的污水、污泥混合液、工业过程液体等，创建水流，加强搅拌功能，防止污泥沉淀及产生死角，沟内流速不低于0.1m/s。qjt低速推流系列搅拌机适用于工业和城市污水处理厂曝气池污水推流，其产生低切向流的强力水流，可用于循环及硝化、脱氮和除磷阶段创建水流等。

qdt低速推流器适用范

 搅拌在下列条件下应能正常连续运行：

1zui高介质温度不超过40°c；

2介质的ph值在5~9间；

3液体密度不超过1150kg/m3；

4*潜水运行，潜水深度一般不超过20m。

qdt低速推流器性能特点

1 结构紧凑、操作维修简单、安装检修方便、使用寿命长；

2 叶轮具有*的水力设计结构，工作效率高，后掠式叶片具有自洁功能，可防杂物缠绕、堵塞；

3 与曝气系统混合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀；

4 电机绕组绝缘等级f级，防护等级为ip68，在污水厂的曝气系统中配合使用，可使系统能耗大大降低，且充氧量明显提高，能有效的防止沉淀。根据工艺要求，直联式潜水搅拌可配用导流罩。

5 两道机械密封；选用优质轴承和电机防凝露装置，使电机的工作更安全；

6 混合搅拌系列产品选用多级电机，采用直联式结构，能耗低，效率高；叶轮通过精铸或冲压成型，精度高，推力大，外型美观流畅，结构紧凑。

qdt低速推流器表达式：

qdt低速推流器性能参数

 搅拌机在额定电压380v，频率为50hz，绕组绝缘等级f级，防护等级ip68，工作制式ⅰ条件下。

qdt低速推流器外观样式

qdt低速推流器安装尺寸

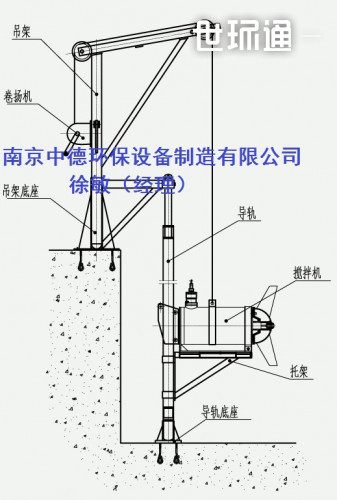

安装系统

qdt低速推流器选型事项

潜水搅拌机的选型是一项比较复杂的工作，选型的正确与否直接影响设备的正常使用，作为选型的原则就是要让搅拌机在适合的容积里发挥充分的搅拌功能，一般可用流速来确定。根据污水处理厂不同的工艺要求，搅拌机*流速应保证在0.15~0.3m/s之间,如果低于0.15m/s的流速则达不到推流搅拌效果,超过0.3m/s的流速则会影响工艺效果且造成浪费。所以在选型前首先确定潜水搅拌机运用的场所，如：污水池、污泥池、生化池；其次是介质的参数，如：悬浮物含量、粘度、温度、ph值；还有水池的形状、水深等。

搅拌机所需的配套功率是按容积大小、搅拌液体的密度和搅拌深度而确定的，根据具体情况采用一台或多台搅拌机。

qdt低速推流器混合搅拌

1 根据图b1或表b1确定待搅拌介质的污泥校正系数。

2根据图b2或表b2确定搅拌池的池型校正系数。

3按每立方米清水所需耗功5 w，乘以污泥校正系数，再乘以池型校正系数，得出每立方米待混合搅拌介质所需耗功的实际值，再乘以待搅拌介质的体积，得出整池待混合搅拌介质所需的功率。

qdt低速推流器推流搅拌

        1 根据图b1或表b1确定搅拌池的池型校正系数。

2根据图b2或表b2确定待搅拌介质的污泥校正系数。

3根据搅拌介质初始流速y，通过图b3确定单位流量的耗功。

4用搅拌介质初始流速y乘以叶轮旋转时所形成的截面积计算出搅拌机的流量。

5用搅拌机的流量乘以单位流量的功耗，再乘以污泥校正系数和池型校正系数，即可得出整池介质所需的

流速图

潜水搅拌机流速图:
以下流速场是在清水中，边界水流速度为v=0.1m/s 工况下：
