平板式格栅除污机应用场合

1、  水下渣物采用T形耙人工清理。

2、  若在平板格栅、格网的前部加设渣斗和配备吊具，则可进行水上清理。当平板格栅、格网配备电动式自动化控制系统，可实现自动切换捞渣及冲刷功能。

3、  多台格栅（网）互用一个吊具时应配备抓落机构，吊耳形状与所用吊具有关。

4、  洞口使用和渠道使用的区别主要由承压确定。

5、  人工平板格栅 拦污平面滤网渠（洞）较深场合可考虑叠加组合形式。


平板式格栅除污机安装

1、安装前首先检查土建预留尺寸，特别是格栅导槽尺寸，应符合图纸规定和要求。

2、人工平板格栅 拦污平面滤网货物到现场后打开包装箱，任何情况下不得野蛮开箱；然后检查格栅在运输过程中有无变形、损坏等予以调整纠正。

3、用钢丝绳穿过格栅吊耳处，起吊过程中确保格栅与地面垂直，然后将格栅插入导槽内，检查抽动是否灵活；并注意格栅的水流方向是从格栅指向海水吸收泵。

4、 将格栅插入导槽内，检查抽动是否灵活。

5、安装格栅的起落设备，检查起落设备动作是否灵活可靠。

6、检查无误后，按图纸尺寸用配套紧固件紧固或者焊接在预埋件上。
该设备的大优点是自动化程度 高、动力消耗小、无噪音、耐腐蚀性能好，在无 人看管的情况下可保证连续工作，及其本身设置了机械过载保护装置，在设备发生故障时，剪切销剪断，可以避免设备超负荷工作，损坏设备部件。本设备可以根据用户需要任意调节设备运行间隔，实现周期性运转;可以根据格栅前后液位差自动控制设备的启停;并且有手动控制功能，以方便检修。用户可根据不同的工作需要任意选用。由于该设备结构设计合理，在设备工作时，自身具有很强的自净能力，不会发生堵塞现象，所以日常工作量很少。

提篮格栅我们将按照您处理水量，处理效果，占地面积，造价等实际情况为您定制理想的方案与产品

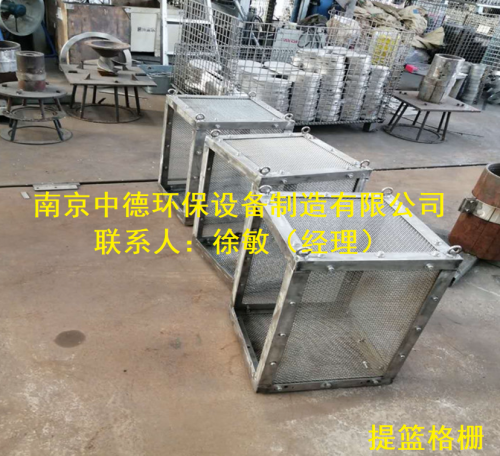

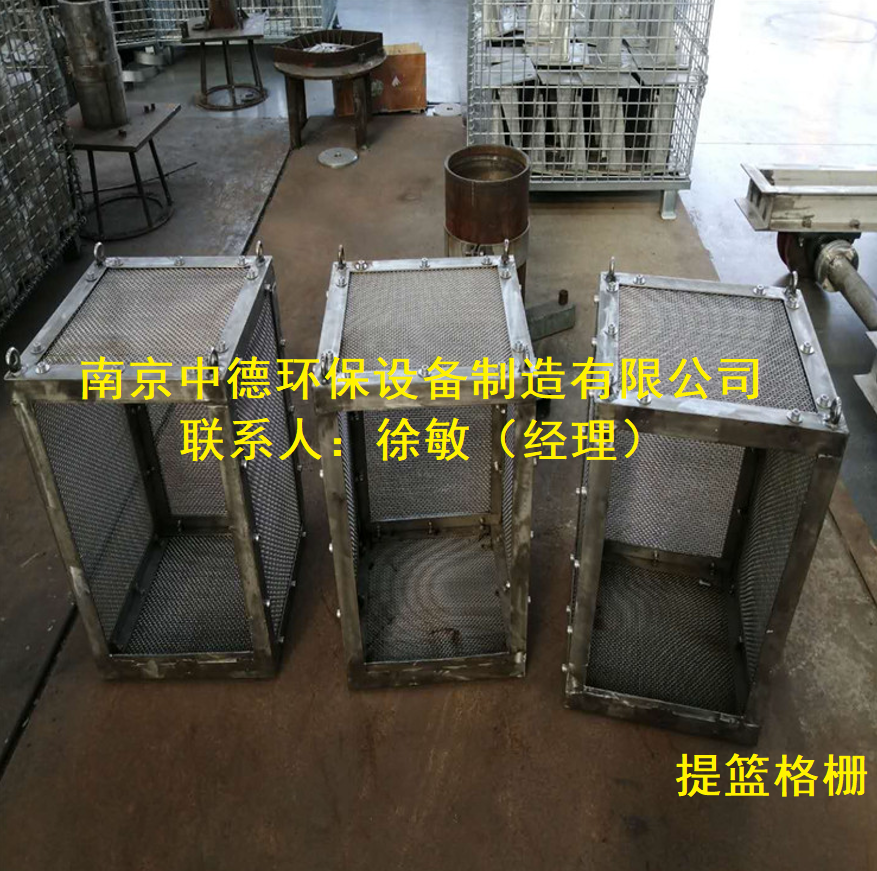

不锈钢提篮格栅

一、优点：
①、节省材料：承受相同荷载条件下省材料的方式，相应地，可减少支承结构的材料。
②、减少投资：省材料，省人工，省工期，免清洁和维护。
③、施工简便：在预安装好的支承上用螺栓夹国定或焊接固定，一人即可完成。
④、节省工期：产品无需现场再加工，安装非常迅速。
⑤、经久耐用：出厂前经热浸锌防腐处理，耐冲击和重压能力强。
⑥、现代气派：外形美观，设计规范，通风透光?

二、结构特点：

①、格栅主体采用倒梯形断面的不锈钢栅条焊接而成，其优点是过水性能好、不易堵塞、耐腐蚀、易清理。

②、该设备结构简单、无需动力、安装使用方便，常用于去除污水中细小的非粘性纤维状和颗粒状的悬浮物。此设备用于啤酒废水悬浮物的去除效果很好。

③、本机材质为全部不锈钢。不需要动力，没有运行费用。

格栅井是废水处理个常俐的构筑物之一，其主要部分为格栅除污机。格栅的主要作用是保护水泵和防止管道堵塞，格栅通道截污的同时也削减了一定的污染物负荷

④、按照格栅的清渣方式，格栅分为人工格栅和机械格栅两种。人工格栅一般应用在废水量较小、清污工作员不大的场合，大小型污水处理厂一般使用机械格栅。在 污水处理巾，格栅型式的选择至关重要。按照格栅栅条间距大小，一般常将格栅分为粗格栅和细格栅两种基本类别，粗格栅一般设置在泵站集水池中，而细格栅则设 置在沉砂池前。依据水处理工艺流程，格栅一般按照先粗、后细的原则进行设置。格栅栅条间距依据原废水水质来确定，同时也就决定了处理的效果。?

?

三、设备结构：

①、其包括本体和把手，本体为网框，网框为开口的长方体状，其底面呈正方形;底面和侧壁外部中间设置加强部件;底面上均匀设置若干过滤孔，过滤孔为圆形孔或者矩形孔;网框的侧壁上均匀设有若干网眼，网眼为正方形;网框的侧壁顶部相对位置固定或者转动连接两个把手;其中：固定连接时，把手向上设置，和侧壁在一个平面上。本实用新型的污水检查井用提篮式格栅具有结构简单合理、安装使用方便、成本低廉、防腐蚀性能好、过滤效果好、能重复使用等优点。

②、本设备为不锈钢材质，可根据客户要求制作各种尺寸。设备分手动式和电动式两种，过滤网可以制作成孔式或缝式。

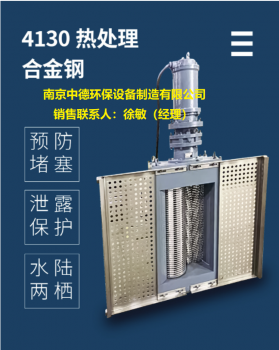

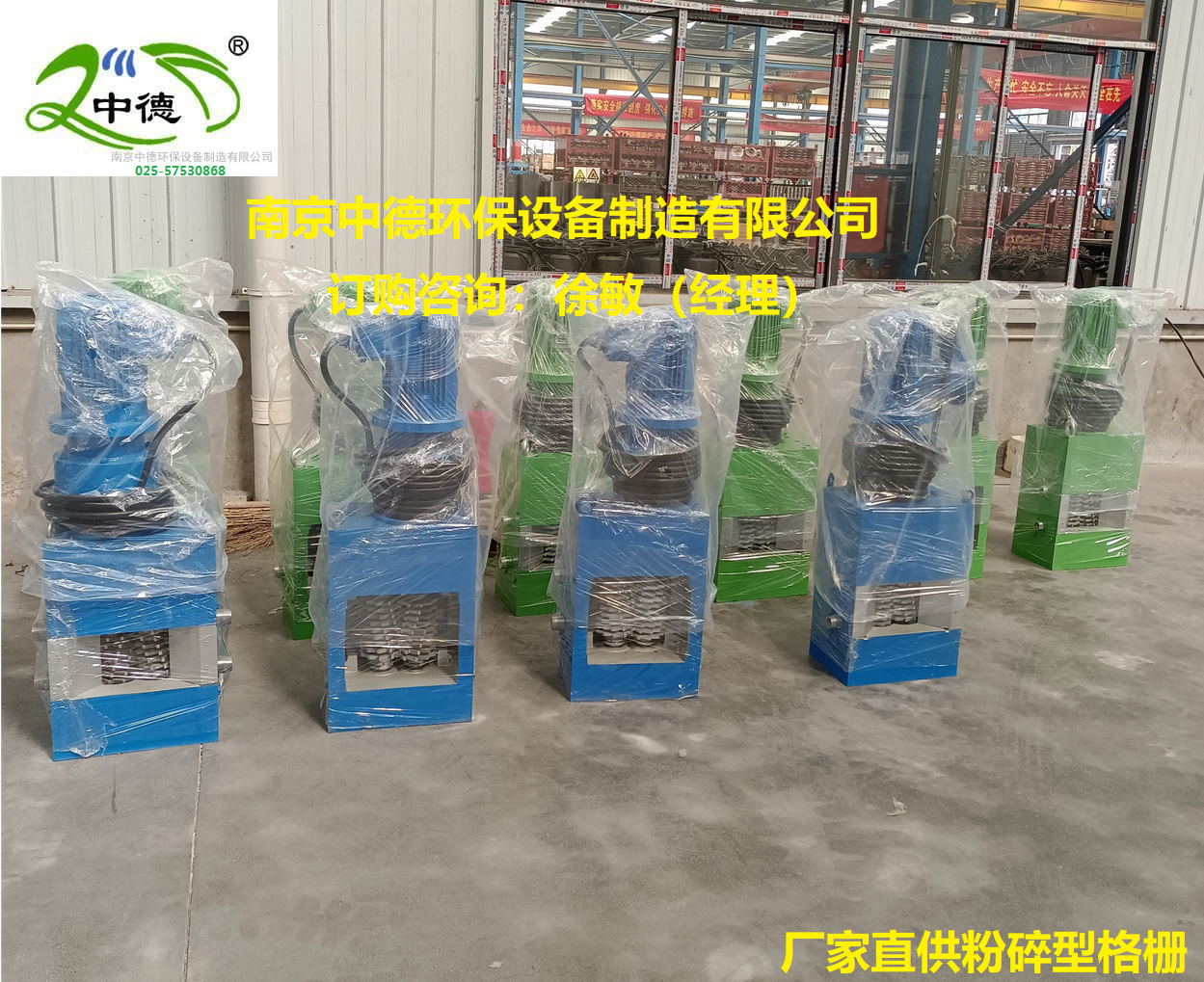

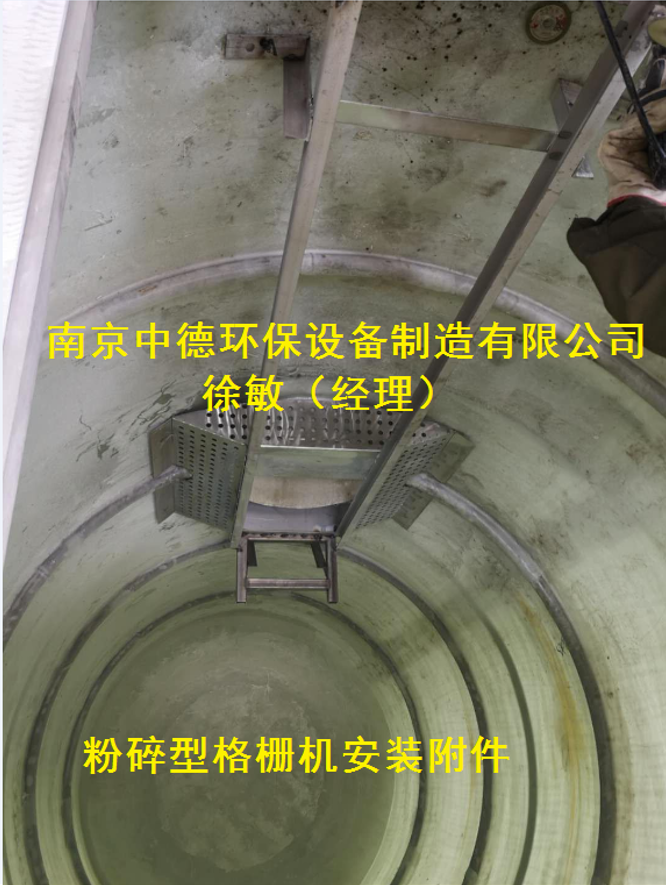

以下是不用清理垃圾杂物的粉碎型格栅机

特性优点

1、双轴粉碎器

    比单轴粉碎器适合更多固体颗粒，两个反向旋转轴使颗粒物在双轴间粉碎；

2、无轴转鼓

    不锈钢材质，栅间隙各种尺寸可选，包括6mm；

3、刀片选择

    根据需要进行各种齿型设计，以适应各种特殊情况需要转鼓和粉碎器间隙小

4、轴衬导流装置

    引导固体杂质进入切割室，保护密封不受砂石侵害；

5、低底座

    在低流量时可以大限度利用切割室来提高粉碎能力；

6、顶部坚固座

    可以简单坚固维修，无需把设备从渠道中提出；

7、安装简易

    可适用大部分现有渠道，不需或只需很少土建改动；

8、机械密封

    压力可高达0.6Mpa，密封无需清理，无需调整压盖；

9、型号设计

   渠道宽度至550mm,流量可达11000m3/h。

应用场合

1、安装于大流量、宽幅面水渠中；

2、安装于泵站、污水处理厂；

3、本机能粉碎的物品有：纸制品、木制品、塑料制品、橡胶制品、生活垃圾等。

电机选择

普通电机：3kw或4kw

潜水电机：3kw或4kw

干湿两用电机：4.5kw或5.5kw

解决固体颗粒危害的方案

    刀片采用钛合金切割刀片设计，事例数十年来技术的进步和设计革新，建立一套有效可靠产品标准。钛合金切割刀片可以切碎多种破坏其它设备的固体颗粒，经证明适用于各种复杂的环境。

产品图片：

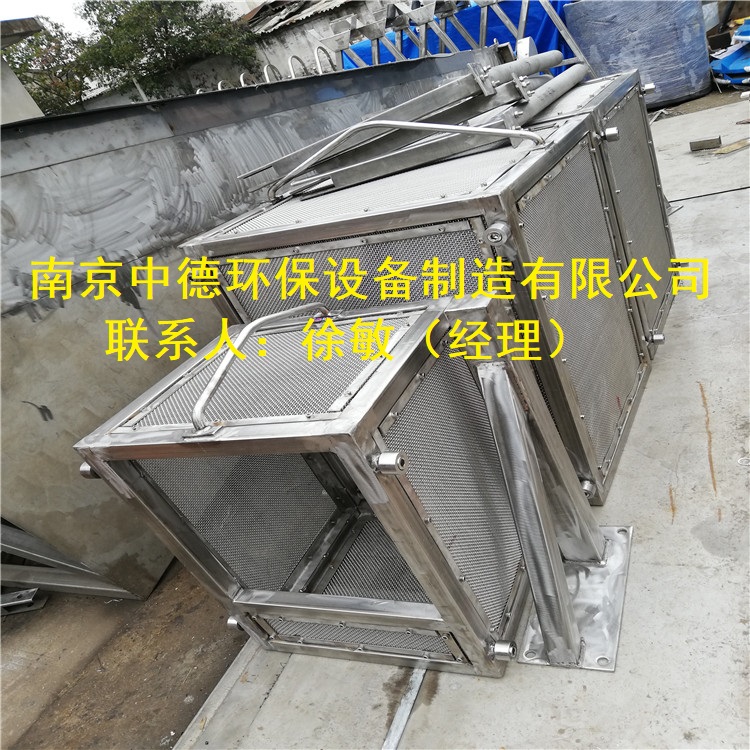

可定制不锈钢碳钢手动电动两用提篮格栅

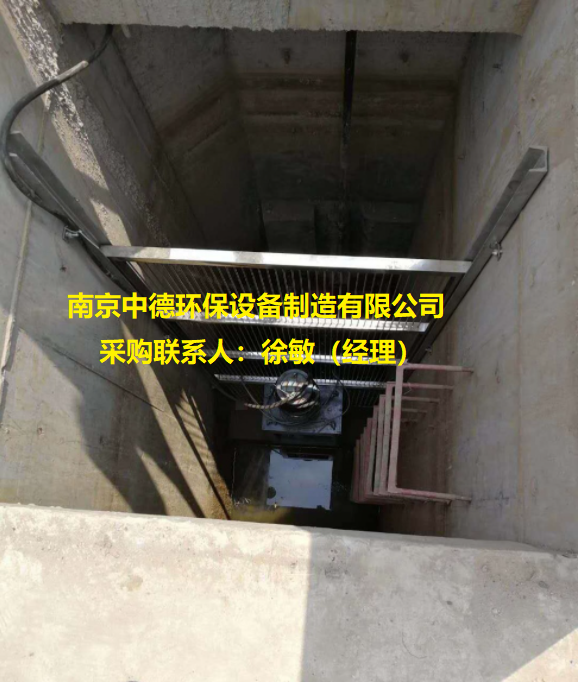

提篮式格栅是一种自动提篮格栅污水过滤装置，分手动提篮格栅和自动提篮格栅两种。组成部分包括导轨、提篮格栅、支架、临时格栅和提升电机等。 它适用于把液体中存在的小悬浮物质大限度地分离出来，实现固、液两相分离的目的。本设备主要是不锈钢材质，尺寸可根据用户要求定制。

 工作原理：

提篮格栅固定在导轨上并能沿导轨滑动，提升电机固定在导轨顶端并与提篮格栅通过缆绳连接，下限位杆和临时格栅活动连接在导轨下部并通过连接索连接，提篮格栅将下限位杆压在导轨下方。本发明通过导轨、提篮格栅、提升电机和临时格栅的相互配合做到了对水体的自动不间断过滤，提高了取水的水质，节省了人力物力，弥补了水体过滤中的过滤格栅易堵塞，过滤不彻 底、不经济的缺 陷。

特点：

1. 安装便利，维护方便

2. 结构简单，价 格实惠

3. 不锈钢材质，防腐耐用

4. 过滤效果好

可定制不锈钢碳钢手动电动两用提篮格栅
选型要求：

提篮格栅的选型主要是看小时流量。小时流量确定好后，就可以按照我司格栅要求选相近的型号。制作相应的格栅井。

调试要求：

1.起吊安装前应检查基础尺寸是否与提篮格栅尺寸相符；

2.格栅放入前，将导轨安装于渠壁两侧；

3.导杆的安装须垂直，先可将导轨点焊于渠壁上的预埋铁上，检验垂直度后可将导轨焊牢固（如渠壁未留有预埋件，可使用化学螺栓将钢板固定于渠壁）

4.将起吊装置安装于两侧导轨中 心的正上方，保证起吊的平稳性；

5. 将格栅与起吊装置连接，沿着导轨格栅放出渠底；

6.起吊及放下过程须顺畅稳定。

安装保养：

1.定时对起吊装置进行检查；

2.及时清理格栅拦 截的杂物；

3.应由专职人员进行保养和维修。
