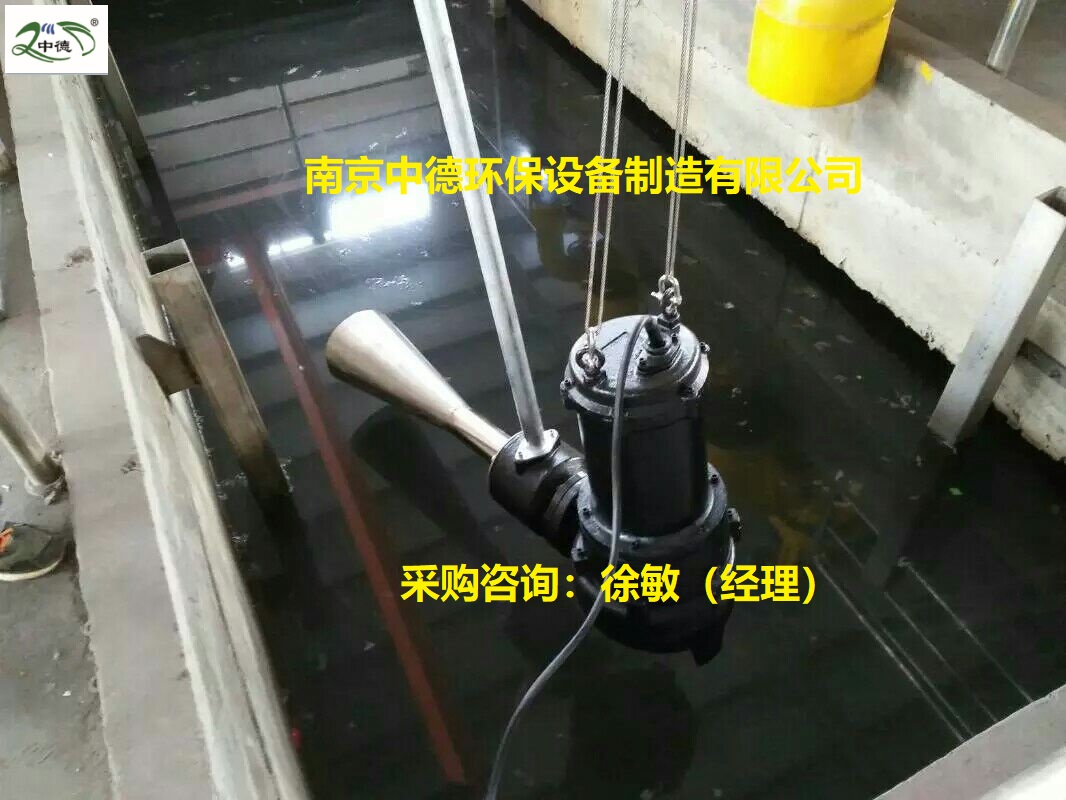

QSB型潜水射流曝气机安装示意简图及预埋口尺寸图纸;湖北自吸式潜水射流曝气机厂家供应

规格型号:QSB5.5

产品价格: ¥7890.00 询盘 索取资料原件
品牌:
中德
产品分类:
曝气设备
应用领域:
工业污废水处理,市政污水处理,一体化污水处理(市政&村镇),工业污泥处理,河道及水生态治理,厨余垃圾处理
用户类型:
污水处理厂,化工,石化/煤化,制药,食品/饮料,纺织,造纸,印染,垃圾处理厂,医院
查看资质

企业档案

南京中德环保设备制造有限公司

普通会员

江苏/南京市

原厂/生产商/品牌方,服务供应商

微信小程序 在线展厅

公司收藏 在线留言 在线聊天

站内搜索



使用范围:
QSB系列射流曝气机是给水预处理和污水生化处理工艺中的 曝气设备,用于曝气沉沙池、预曝气池、氧化池等的曝气与搅拌;也可用于养殖塘增氧和景观水养护。

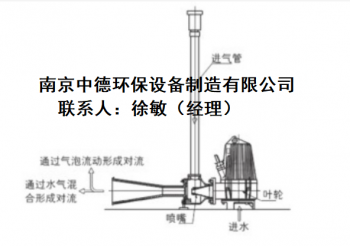

 工作原理:

在泵叶轮高速旋转产生高压力情况下,液体以高的速度从曝气机喷嘴喷出,高速流动的液体通过混气室时,在混气室形成真空,由进气管吸入大量空气,空气进入混气室后,在喉管处与液体剧烈混合,空气被水切割成微细气泡,形成气液混合体,由扩散管排出。空气在水中以微细气泡上升,将氧气溶入水中。



主要特点:
1、结构紧凑,占地面积小,安装方便。
曝气机由潜污泵、曝气器和进气管三部分组成,结构紧凑,占地面积少;另外,曝气机提供两种安装方式,安装便捷,维护方便。
2、曝气效能高,应用范围广。
由于其高速的射流流态,液气混合充分,氧吸收率高,动力效率高。比传统曝气池处理效率高3~4倍,曝气时间可明显缩短,并适用于各种污水处理,包括推流式曝气池、混合曝气池、延时曝气池、氧化沟、氧化塘等。
3、系统简单,可靠性高。
无需鼓风机等设备,系统简单,除吸气口外,其余部分均潜入水中运行,噪音小;曝气机选用 带切割潜污泵,优良无堵塞,设备安全可靠,使用寿命长。
4、投资和运行费用低。
由于射流曝气机适用于较深的曝气池,减少了占地面积,系统简单,节约投资费用,处理效能高,节约运行费用。
5、可全不锈钢制作,防腐耐用。

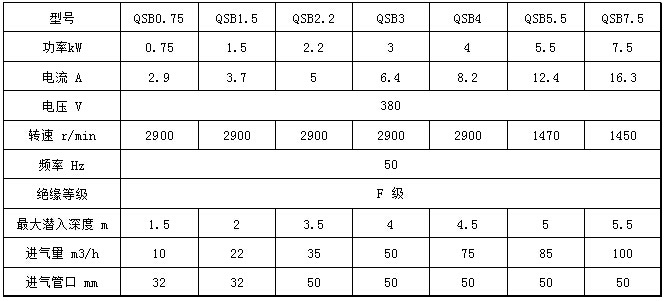

性能技术参数表:

20150224121622592259

注:表中进气量及增氧能力是在标准试验条件下(20°C水温,气压101.325kPa),曝气机潜水深度3m,试验介质为清水。在中度污水中,增气能力可按系数0.85作为设计依据。

 选型与安装:

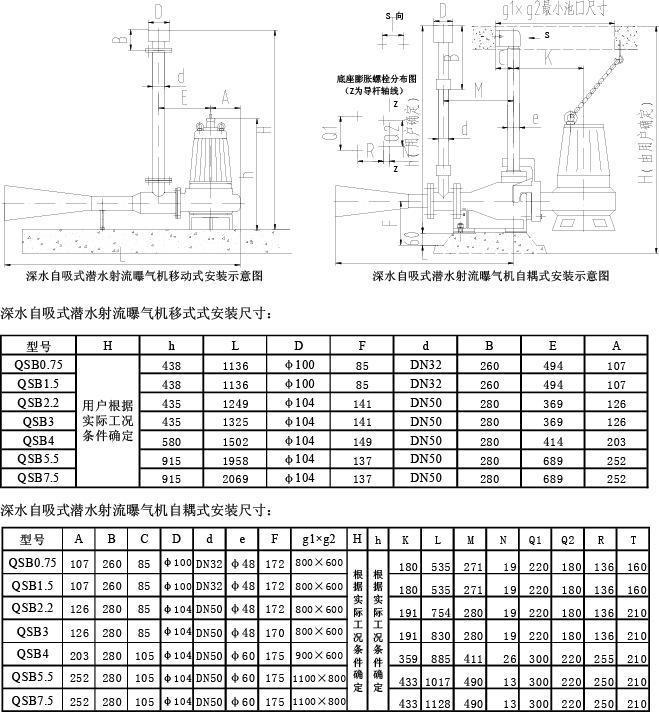

需本公司协助选型时,用户应提供池型、介质特性、所需进气量、潜水深度等相关数据,以便本公司设计和提供优良设备,更好地满足用户的需求。QSB型深水自吸式潜水射流曝气机的安装形式有自耦式和移动式两种。自耦式安装是将曝气装置和 的底座固定在水池底部,在池顶安装好配套的支撑块,用导轨使两者相连,潜水电泵与特定支架联接好后沿导轨下滑到底座出口位置,通过泵自重,自动耦合并密封。自耦式安装无需安装或维修人员进入水坑即可提升和安装电泵。移动式安装方式是将深水自吸式潜水射流曝气机安装于池底部,依靠自重定位,具有安装位置可变动、灵活、成本低等特点。

1051891879_1414305699
