厌氧区不锈钢潜水搅拌机采购注意事项及现场安装指南;调节池铸铁潜水搅拌机适用温度及性能特点

规格型号:QJB7.5/12-620/3-480S

产品价格: ¥17900.00 询盘 索取资料原件
品牌:
中德
产品分类:
搅拌设备
应用领域:
工业污废水处理,市政污水处理,一体化污水处理(市政&村镇),工业污泥处理,垃圾渗滤液处理,河道及水生态治理,厨余垃圾处理
用户类型:
污水处理厂,排水公司,化工,石化/煤化,制药,食品/饮料,纺织,造纸,印染,医院
查看资质

企业档案

南京中德环保设备制造有限公司

普通会员

江苏/南京市

原厂/生产商/品牌方,服务供应商

微信小程序 在线展厅

公司收藏 在线留言 在线聊天

站内搜索



潜水搅拌机性能特点



1.QJB系列潜水搅拌机结构紧凑、操作维护简单、安装检修方便、使用寿命长。

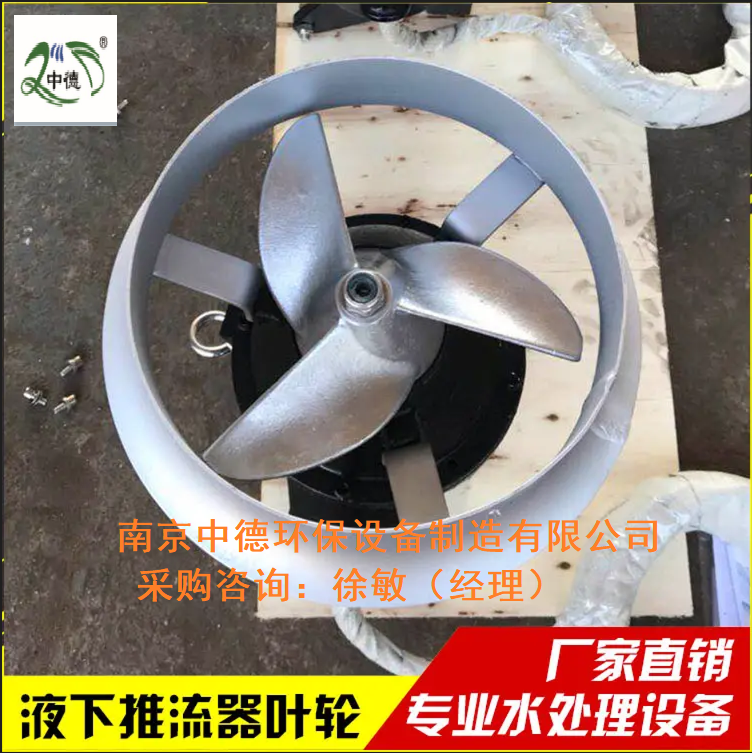

2.叶轮具有很好的水力设计结构,工作效率高,后掠式叶片具有自洁功能可防杂物缠绕、堵塞。



3.与曝气系统混合使用可使能耗大幅度降低,充氧量明显提高,有效防止沉淀。



4.电机绕阻绝缘等级为F级,防护等级为IP68,选用轴承和已有 的电机防凝露装置,使电机的工作更加有保障。



5.两道机械密封,材质为碳化钨-碳化钨。可根据用户需要外露紧固件为碳钢防腐或为不锈钢。



潜水搅拌机适用范围

搅拌机在下列条件下应能正常连续运行:

1.高介质温度不超过40℃;



2.介质的PH值在5-9之间;



3.液体密度不超过1150kg/m3;



4.长期潜水运行,潜水深度一般不超过20m。



潜水搅拌机用途

QJB系列潜水搅拌机适用于污水处理厂和工业流程中搅拌含有悬浮物的液体。

潜水搅拌机广泛用于污水处理厂的工艺流程中推进、搅拌含有悬浮物的污水、污泥混合液、工业过程液体等,创建水流,加强搅拌功能,防止污泥沉淀及产生死角,沟内流速不低于0.3m/s。



潜水搅拌机特点

5.1 QJB型直联冲压式结构的潜水搅拌机(以下简称搅拌机)采用多较电机。其结构紧凑、体积小、操作维护简单、安装检修方便、噪音小,使用寿命长;

5.2叶片经冲压成型,精度好,具有很好的水力设计,工作效率高,是早期铸铁搅拌机的很好更新换代产品

5.3与曝气系统混合使用可使能耗大幅度降低,冲氧量明显提高,有效防止沉淀。



潜水搅拌机使用条件

潜水搅拌机在下列条件下能正常连续运行:

6.1海拔高度不超过1000m;



6.2高介质温度不超过40°C;



6.3介质的PH值在5~9之间;



6.4液体密度不超过1150kg/m3;



6.5潜水深度一般不超过10m。



潜水搅拌机技术性能

7.1搅拌机的定额是以连续工作制(S1)为基准的连续定额;



7.2搅拌机转动平稳、自如,无卡阻、停滞等现象;



7.3搅拌机应能承受压力不低于0.2MPa;历时3分钟的气压试验而无渗漏现象;



7.4搅拌机采用双机械密封结构和唇形密封组织,机械密封保障在15000小时内运行而不需更换;



7.5搅拌机的引出电缆采用GB5013.4中规定的YZW型中橡胶套电缆或性能相同的其它电缆,电缆长度正常配置为10m,也可按用户要求提供。电缆密封头采用硫化处理,能方便地进行更换并有效地密封;



7.6搅拌机的材质为不锈钢,采用酸洗、钝化处理,其表面光亮,无污损,碰伤,裂痕等现象;



7.7搅拌机油室内设有密封泄漏保护装置;



7.8搅拌机设有明细的红色旋转标记;



7.9搅拌机引出电缆中双色线(黄/绿)规定为接地线,在使用期内不易磨灭;



7.10搅拌机叶片及转子采用动平衡试验,平衡精度为G6.3;



7.11搅拌机定子绕组内设有两个热保护开关,热敏开关在 155℃动作。





潜水搅拌机使用寿

搅拌机在规定的条件下连续运行、间歇运行和长期停止状态后恢复运行,搅拌机在整个运行过程能保持平稳运行,故障前平均运行时间不小于10000小时,整机使用寿命不小于20年。

潜水搅拌机结构设计

9.1接线盒

接线盒材质为不锈钢与周围液体、电机部分须全部密封隔离;

9.2电机

采用潜水鼠笼电机,电机的额定功率值应超过大预期负荷至少10%。电机绕组的绝缘等级为F级,大工作温度为155℃,电机定子由周围的液体冷却;

9.3一个油室和2道机封

润滑并冷却密封装置,轴承座与电机和液体之间设有2道机封,一当前道机封损坏时,水就进入油室这时设在油室内的泄漏检测器就报警并停机,以免下道机封继续损坏而使水浸入机壳,烧毁电机;

9.4搅拌机的轴承全部采用轴承(NSK),所有轴承的设计寿命应不小于100000小时。

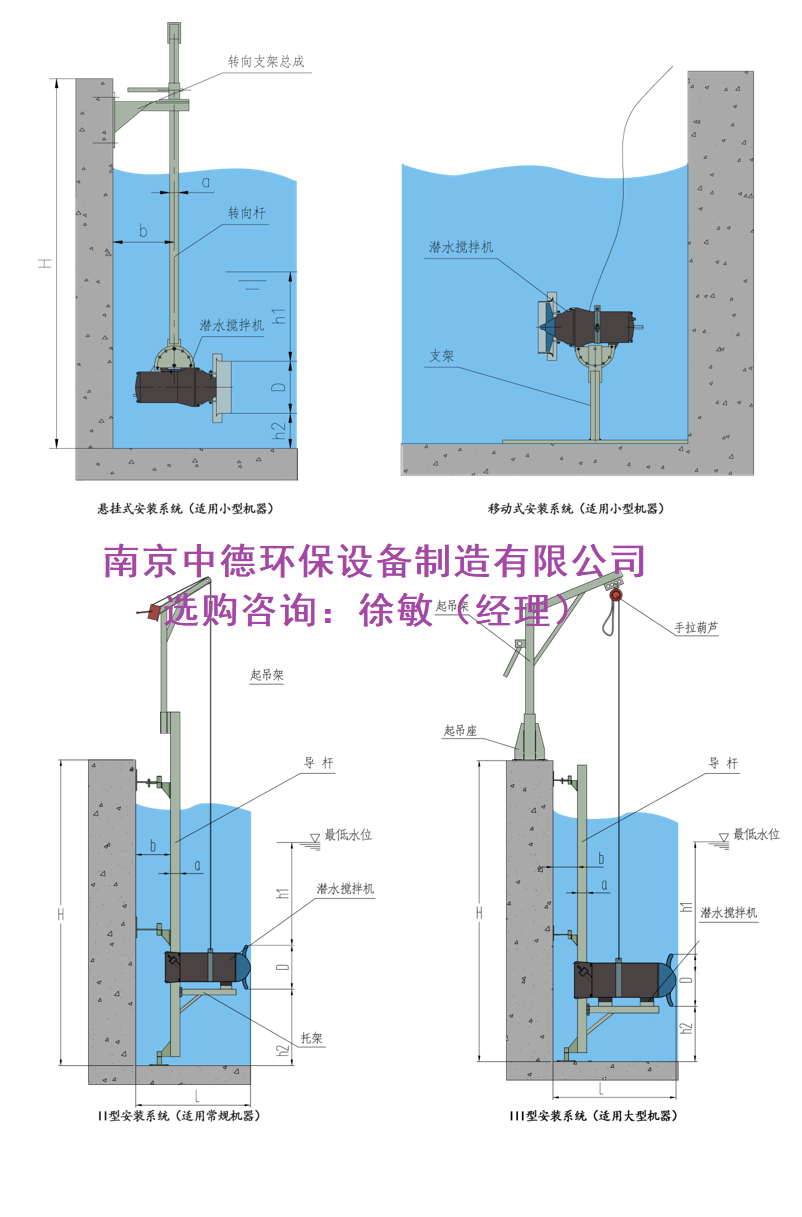

潜水搅拌机安装系统

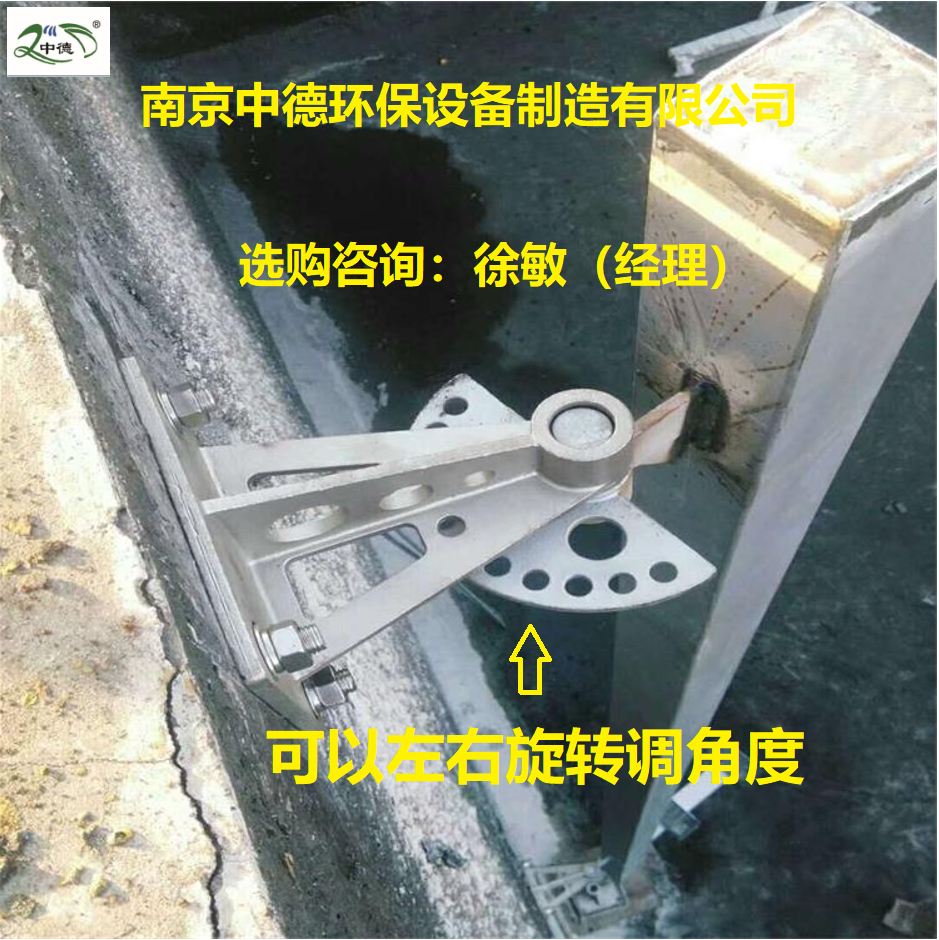

搅拌机的提升由安装系统来进行的,每台搅拌机应配备一套安装系统。它包括:导杆、支撑架、臂式起吊架和手扳式或手摇葫芦升降装置。



潜水搅拌机搅拌机主要零部件材质规定如下:

a)机壳、端盖、过流零部件采用材质不锈钢;



b)叶片材质为不锈钢;



C)外露紧固件采用的材质为不锈钢;



潜水搅拌机控制方式

控制箱带有起/停控制按钮运行指示灯、紧急停车按钮,自动/手动切换开关,当切换到自动状态时,搅拌机可受到来自控制室PLC送来的开、停命令,当切换到手动时,可就地手动控制开停。

就地控制箱可实现设备的自保护,具有过热、过流和泄漏保护功能,并可预留PLC接口。
