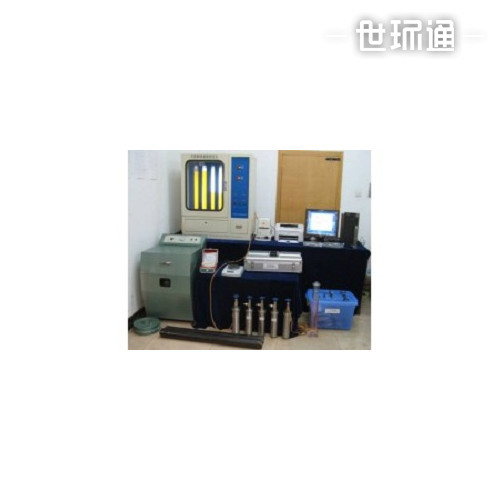

dgc残存瓦斯含量测定装置及其配套件产品简介

 依据标准: gb/t23250《煤层瓦斯含量井下直接测定方法》《瓦斯抽采达标暂行规定》要求主要应用于残余瓦斯含量测定/可解吸瓦斯含量测定，并具有快速取样功能。，可应用于瓦斯涌出量预测、突出危险性工作面及区域预测、预抽瓦斯评价及瓦斯地质图编制等。dgc残存瓦斯含量测定装置及其配套件通过井下直接打钻采取深度处的煤芯，测定煤芯的瓦斯解吸速度及解吸量，采用的数学模型计算煤样装入煤样筒密封之前的瓦斯损失量；实验室测相关参数计算出原始瓦斯含量及原始可解吸瓦斯含量。该装备测定时间短，取样后测定时间一般小于8小时；测定工程量较间接法测定煤层瓦斯含量少，测定成本低；受地质构造等的影响较少，可进行大量测点测量；测定的可靠性和准确率较高。

dgc残存瓦斯含量测定装置及其配套件技术参数

井下取样系统与井下解吸系统:

煤样在内管的运移速度（m/s）：≥15；

取样钻杆：直径50mm；扭矩≥5000n/m，100m；

取样钻头：直径73mm；

孔口多级：大负压-91kpa、大吸气量12.1m3/min、额定耗气量2.58 m3/min、额定压风气压0.55 mpa；

取样速度（g/min）：>500；

取芯管直径：￠73、￠90；

大取芯深度（m）：50；

取芯钻孔倾角（°）：>12；

井下需解吸时间（min）：30；

井下解吸管量程（ml）：800；

井下解吸管精度（ml）：5。

地面瓦斯解吸系统

解吸管精度（ml）：5；

解吸管有效量程（ml/根）：1000、1500；

真空泵抽气速率（l/min）：3；

温度计（℃）：-50～0～500；

电子气压表（hpa）：977～1050。

 称重系统

大称量（g）：2000；

灵 敏 度（g）：0.5；

环境温度（℃）：5～35。

煤样粉碎系统

装料粒径：≤26mm；

出料粒径：(80-200)目；

一次装料量：≤1000g/钵；

粉碎时间：(3-5)min。

水份测定系统：

大荷载（g）：10；

分度值（mg）：5；

微分标尺读数范围（g）：0～1；

水分测定准确度：±0.2g％；

温度调节范围（℃）：75～160。

数据处理系统：主机：碳粉打印机）；软件主要功能：用户管理、q值计算、输出报表、重新计算和帮助，软件免费升级。

真空脱气装置：

真空系统在仪器大真空度下放置30min，真空计液面上升不超过5mm，各量管在水准瓶放低情况下无气体渗漏

大量管（体积900cm3）2支，小刻度4cm3；

小量管（体积300cm3）1支，小刻度2cm3。

真空泵

工作方式：旋片式；

额定转速：1400r/min；

抽气流量：4l/min；

真空度：7×10-2pa。数显恒温器：

控温范围：0-105℃；

控温精度：±0.1℃；

循环方式：内循环；

控温显示方式：电脑控制，数码显示。

地勘瓦斯解析仪：

量管总容积：800ml；

小刻度：2ml。

煤样罐：15个

总容积：＞400ml；

耐压：15mpa。

球磨机：2个。

  煤样筒：10个。

  煤样筒密封圈：300个。
