宁波瑞德检测仪器有限公司

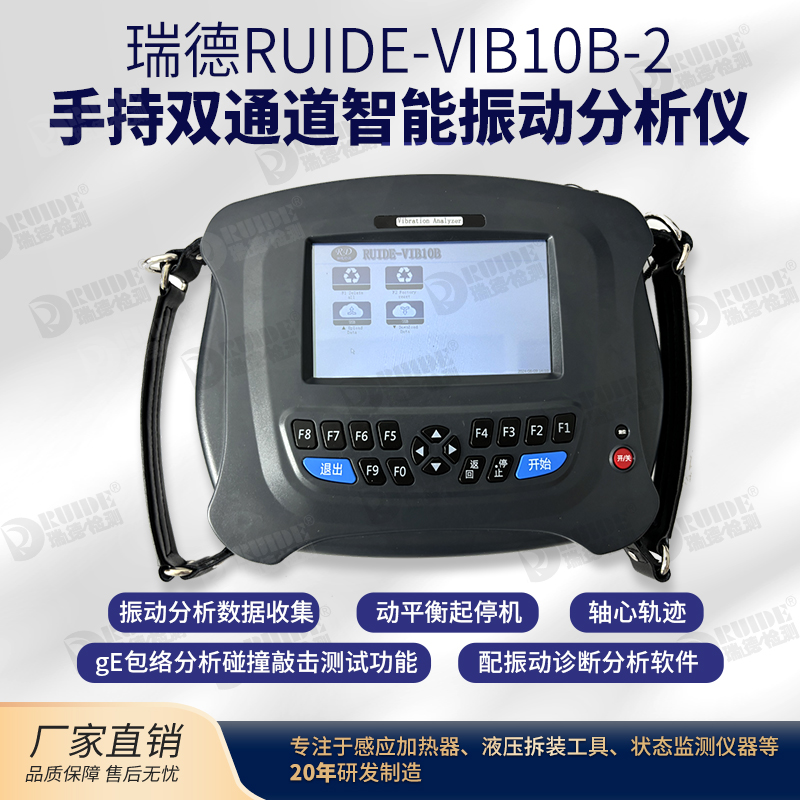

宁波瑞德RUIDE-VIB10B智能振动分析仪具有振动分析数据收集，动平衡，起停机，轴心轨迹，gE包络分析，碰撞敲击测试等功能，配套专业的振动诊断分析软件，可进行

转动设备故障频谱波形分析，数据存储，数据管理，数据上传电脑，功能强大，可进行现场动平衡校正，轴承故障诊断，：有四通道可选，四通道振动分析仪主机配三轴振

动传感器，具有振动分析，频谱诊断，包络分析，动平衡功能，起停机，轴心轨迹，敲击测试检测，智能振动分析软件1套

宁波瑞德RUIDE-VIB10B智能监测与故障诊断系统（智能振动分析软件）

技术功能设计

每次采集数据上传存储、同时显示五参数:加速度、速度、位移、轴承包络和温度(及时发现:(1)加速度信号:轴承冲击、齿轮箱高频啮合、气蚀、漏气;

(2)速 度 信号:轴系平衡、对中、弯曲);

(3)位 移信号:松动、轴承松动和轴承晚期故障;

(4)轴承包络:滚动轴承早期、中期异常

主要功能

默认显示7天趋势图数据(可按时间检索查询);

单参数趋势图(四参数任意切换)、波形图和频谱分析图;

四参数趋势图(加速度、速度、位移和轴承包络);

加速度、速度、温度三参数趋势图(包含加速度和速度频谱分析图);

时域分析包含13个敏感故障诊断指标

自相关分析(一日了然线性和非线性周期冲击信号)

轴承剩余寿命预估;

趋势图、频谱分析图自带自诊断参考意见:

常见故障(不平衡、不对中、松动)智能诊断能力;

系统突出功能

系统软件具有显示滚动轴承冲击脉冲指标趋势图和智能诊断

报告一键导出，模板可定制化开发;

多参数、多维度诊断分析;

软件系统兼容工厂手持分析仪通讯

轴系不平衡一目了然

轴系不对中智能诊断

轴承故障分析

基础松动查看

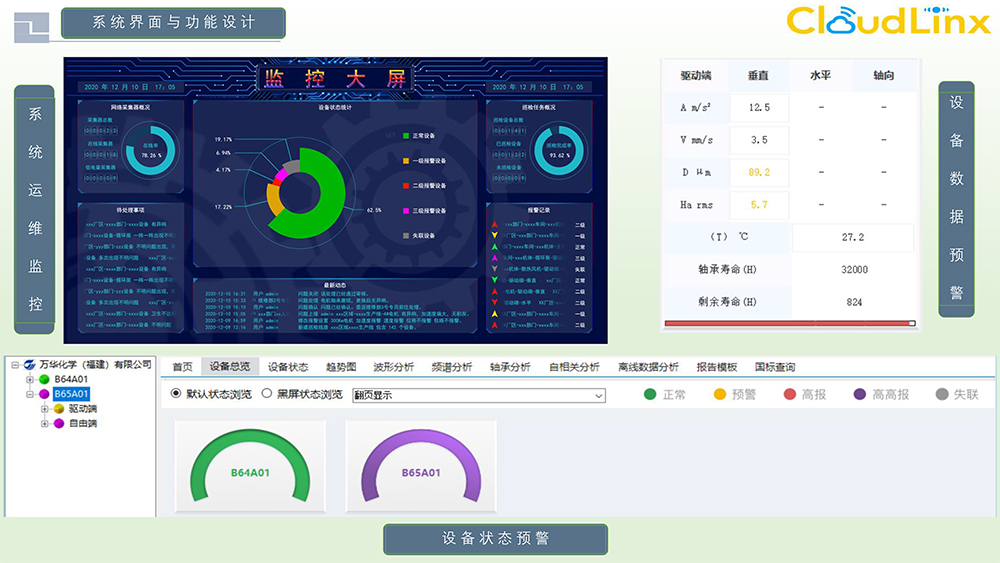

软件界面：

设备状态预览

设备状态分析

状态趋势分析

时域信息分析

频谐分析

轴承-齿轮分析

信号相关分析

报告模板

GB标准查

单独故障诊断功能：

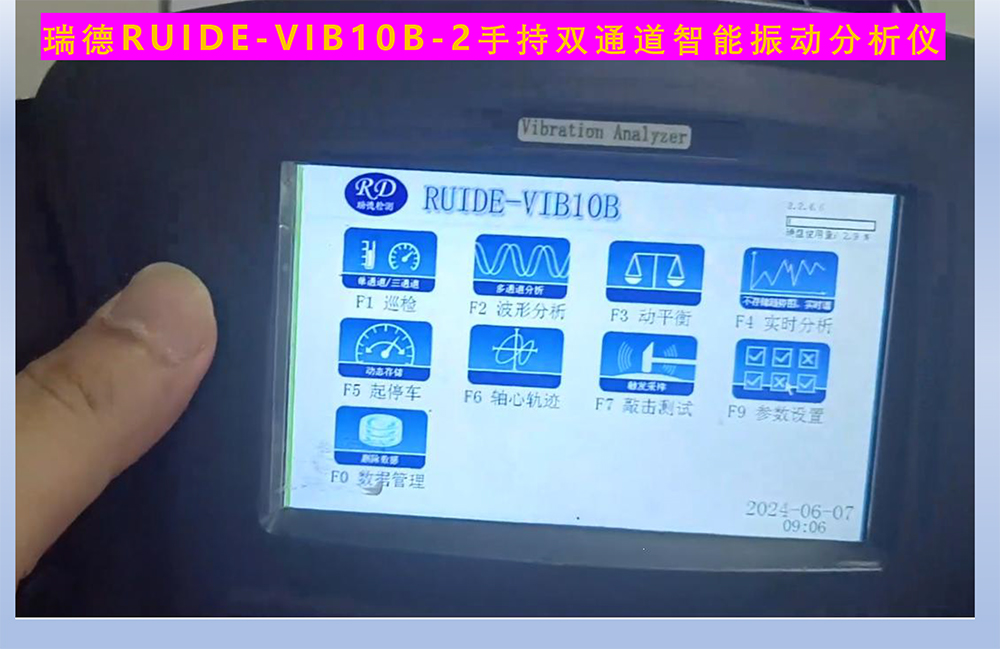

双通道:巡检、分析、单双面动平衡、实时分析、起停机，轴心轨迹，gE包络分析，碰撞敲击测试功能，配振动诊断分析软件硬件和软件系统对应，仪器硬件有单独故障诊断

采集其它参数频谱、倒谱、对数谱和功率谱诊断(特有:实时采集、实时趋势图、实时频谱、自相关等多种谱图看功能)相对相位分析
