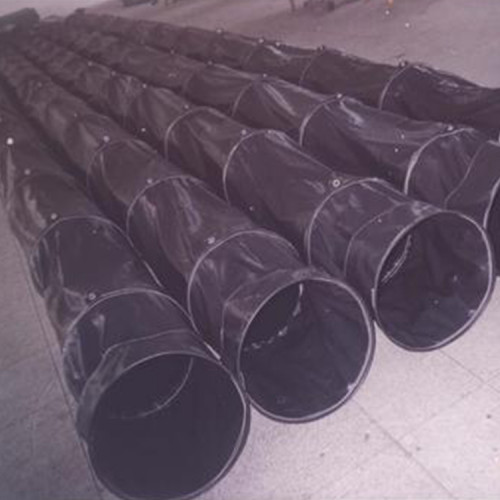

抗静电风筒

抗静电风筒产品介绍

1.风筒接缝Kuangan002

a: L=3m时,纵向接缝不多于1处;

L=5m时纵向接缝不多于4处;

L=10m时纵向接缝不多于2处。

b:D=300,400,500mm时,圆周接缝不多于2处

D=600,800，1000时圆圈接缝不多于3处

2.翻边长度：L1=150mm，L2=200mm

3.端圈弯曲变形量小于或等于原直径的1.2%,端圈的断面与导风筒线不垂直度不大于4?.

4.风筒吊环（扣）：

a:两端吊环距端圈200mm处起，在风筒圆周接缝与风筒内圈压条交叉点安装吊挂，吊挂间隔一个内圈挂一个，间距为2倍节

距（300mm）吊环安装牢固、无漏风。

b: L=3米或5米时，吊环安装成扭转量不超过风筒圆周长的24分之1, L=10米时,吊环安装成扭转量不超过风筒圆周长的16

分之1。

5.风筒通风性能

a:风筒千米风阻、千米漏风率符合表3

表3

风筒内径mm 百米风阻N?s2/m8 百米漏风率%

300 ≤1728.0 ≤5.0

400 ≤410.0

500 ≤134.0

600 ≤54.0

800 ≤13.0

注：L=10米，L=20米，L=30米，L=40米，L=50米

b:耐负压按表4规定、经耐负压试验不产生风筒脱节、涂覆布撕裂、和内圈压条离层、接缝开口等异常现象。风筒直径收缩率符合表4规定：

表4

风筒直径mm 内圈节距mm 耐负压性Pa 风筒直径收缩率%

300～500 150 ≥4500 5

600～800 100 ≥4000 3

7风筒涂覆布符合MT383-1995的标准。
