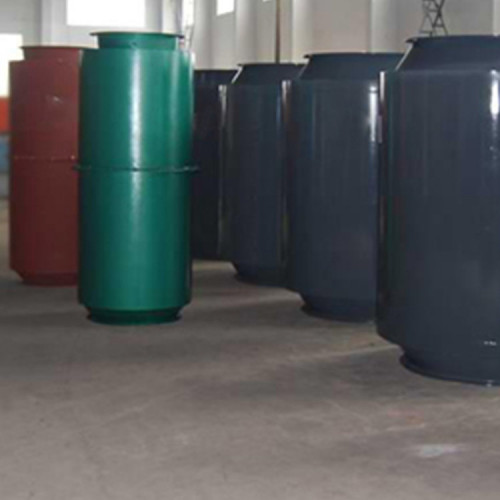

FT型离心通风机消音器
FT型离心通风机消音器介绍
FT型离心通风机消声器主要用于各种系列的高压离心通风机，用于降低进，出风口等空气动力性噪声。FT型两端均为法兰联接可串接于管道中，另一端为防雨帽，仅供设置在室外管道末端和封闭式机房进风口选用。Kuangan002
FT型离心通风机消音器结构原理
FT型离心通风机消音器是根据阻声片消声原理所研制，该型消音器声学性能优良，空气动力性能良好；结构合理，便于安装，是一种大风量阻性蜂窝式消音器，抗性段采用了多室抗性胶直管通道及十字形吸声片形式，从而保证了在较宽频带范围内具有足够的消声量。
FT型消音器结构由许多平行的单元消声管排列组成，消声管之间填充多孔吸声材料，为减少气流激发壳壁振动而产生辐射声，在外壳上设置了加强筋。
FT型离心通风机消音器技术参数
型号 | 参数 | 外形参考尺寸 | 阻力损失<Pa | 消音量 | ||
排风量 M3/h | 法兰接口mm | 总长 mm | 外径mm | |||
YF200 | 1000-3000 | 200 | 1500 | 600 | 100 | 15-25db(A) |
YF300 | 3000-6000 | 300 | 1800 | 700 | 200 | 15-25db(A) |
YF400 | 4000-8000 | 400 | 1800 | 800 | 235 | 15-25db(A) |
YF500 | 8000-12000 | 500 | 2000 | 1000 | 250 | 15-25db(A) |
YF600 | 10000-15000 | 600 | 2200 | 1200 | 260 | 15-25db(A) |
YF700 | 12000-20000 | 700 | 2200 | 1400 | 270 | 15-25db(A) |
YF800 | 15000-25000 | 800 | 2600 | 1500 | 275 | 15-25db(A) |
YF900 | 17000-30000 | 900 | 2600 | 1600 | 280 | 15-25db(A) |
YF1000 | 20000-35000 | 1000 | 2600 | 1800 | 290 | 15-25db(A) |
YF1200 | 30000-60000 | 1200 | 2800 | 2000 | 300 | 15-25db(A) |
YF1400 | 50000-100000 | 1400 | 2800 | 2100 | 600 | 15-25db(A) |
YF1600 | 100000-200000 | 1600 | 30000 | 2300 | 800 | 15-25db(A) |
