牌坊式深度指示器

牌坊式深度指示器介绍

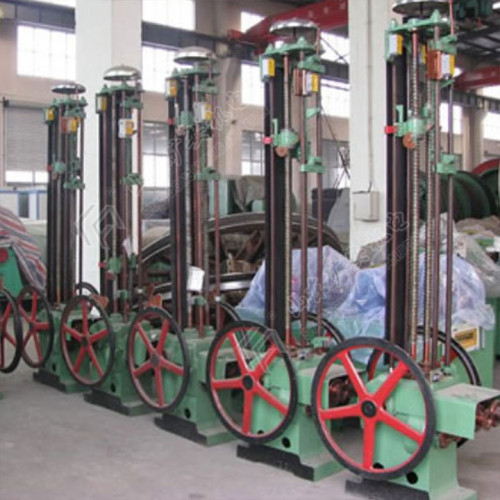

牌坊式深度指示器，传动轴将提升机主轴的转动传递给深度指示器，使两根垂直丝杠以相反方向旋转，带动螺母指针上下移动。Kuangan002

牌坊式深度指示器用于矿井提升机的深度指示器，是矿井提升机的一个重要附属装置。它能够向提升司机指示提升容器在井筒的相对位置。近代提升机控制系统的设计特别强调安全可靠性，所以提升过程监视和安全回路是现代提升机控制系统的重要环节。

提升过程监视主要是对提升过程中的各种工况参数如速度、电流等进行监视以及各主要设备的运行状态监视。其目的在于使设备运行过程中的各种故障在出现之前就得以处理，防止事故发生。

牌坊式深度指示器原理

深度指示器丝杠的转数与提升机主轴的转数成正比，而主轴转数与提升容器在井中的位置相对应，因此实现指针位置与提升容器位置相对应，完成指示提升容器的位置功能。提升容器接近减速位置时，螺母触碰信号拉条，使铃发出声响，提醒司机减速。同时，限位盘下装有减速行程开关，到达减速位置时，使提升机进入减速过程。发生过卷时，螺母碰压过卷限位开关，进行安全制动。若在运行过程中，因为提升绳产生滑动与蠕动，导致指示器显示与提升容器位置存在偏差，就有可能发生失误操作，引起事故。

牌坊式深度指示器维护保养

深度指示器应定期保养，通常是给传动齿轮和轴承内加缝纫机油润滑，并经常清洗传动部分的粉尘。油箱内应保证有足够的润滑油，使蜗杆、圆柱齿轮、圆锥齿轮浸于油内。每年要更换油箱内的油。经常察看铰链连接并润滑之。经常检查主轴端部锥齿轮的啮合间隙，以免间隙小别坏锥齿轮而导致断信号的事故发生。

使用中指针如出现振动、爬动或自整角机发出不正常的嗡嗡响声，应当及时处理，以免引起事故。
