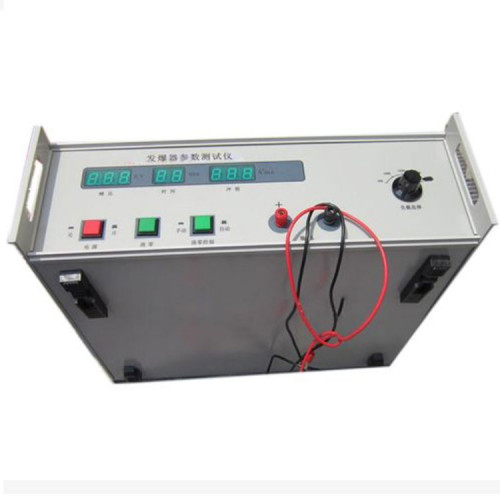

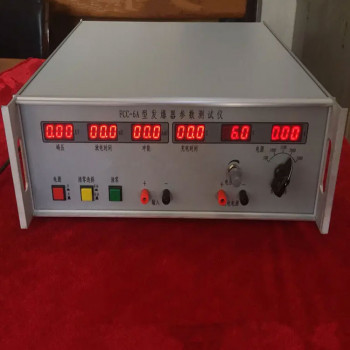

FCC-6A型发爆器参数测试仪

FCC-6A型发爆器参数测试仪介绍

FCC-6A型发爆器参数测试仪是测试各类发爆器输出峰值电压、供电时间、输出冲量、充电时间等电气参数的专用数字仪器，仪器内部备有直流稳压电源，测量时向发爆器提供电源，无须使用电池供电，并可根据不同容量的发爆器选择不同的负载电阻。该仪器采用中等规模集成电路与模拟电路相结合，高亮度LED数码显示，冲量电路采样采用集成乘法器设计，具有测量精度高、性能稳定、数显清楚、操作方便等优点。是目前发爆器参数测试仪中功能全、精度高技术先进的数字化仪器，可用于发爆器生产厂家和发爆器检测部门以及发爆器维修单位调试和检验发爆器性能之用。Kuangan002

FCC-6A型发爆器参数测试仪使用条件

①电源：220V±10%，50HZ

②环境：-10--40℃

③相对湿度：80%（+40℃时）

④无强烈振动场所

FCC-6A型发爆器参数测试仪参数

A.峰值电压：整数一位，小数点后两位，单位为千伏（KV）

B.供电时间：整数两位，小数点后一位，单位为毫秒（ms）

C.输出冲量：整数两位，小数点后一位，单位为安²毫秒(A²ms)

D.充电时间：整数两位，小数点后一位，单位为秒（s）

E.工作电压：整数两位，小数点后一位，单位为伏（V）

F.工作电流：整数一位，小数点后两位，单位为安（A）

FCC-6A型发爆器参数测试仪测量范围

A.峰值电压：0--3.00KV

B.供电时间：0--99.9ms

C.输出冲量：0--99.9A²ms

D.充电时间：0--99.9S

E.工作电压：0--10V

F.工作电流：0--2A

FCC-6A型发爆器参数测试仪测量精度

A.峰值电压：400--3000V时，±3%

B.供电时间：数字显示尾数，±1

C.输出冲量：5--60A²ms时，±5%

D.充电时间：±1%

E.外形尺寸：370×390×175mm

F.重量：6.5Kg

FCC-6A型发爆器参数测试仪工作原理

1、测量发爆器峰值电压、供电时间、输出冲量三个参数原理

发爆器在放炮工作瞬间，从接线柱输出的电信号是模拟量。欲实现数字计录，必须将备测的三参数由模拟信号转换成数字信号，即模数转换，其方法是将被测的三个模拟信号转换为分别对应的与其成正比关系的等幅矩形方波脉冲，以作为数字显示电路的开门信号，在开门信号到达时，记录标准的时基震荡脉冲。该仪器的时基震荡频率为10KHZ，即周期为0.1ms，从显示结果有记录的一个脉冲时，峰值电压表示0.01KV，供电时间表示0.1ms，输出冲量表示0.A²ms。

2、测量发爆器工作充电时间原理

充电时间由仪器内部供给发爆器电源电路输出拾取，发爆器充电开关在放电位置时，有电路变化，内接0.1Ω电阻拾取,通过光耦合器,开始计数,当充电结束发爆器开关打到放电位置,完成一次放炮,电流关断,光耦合器无信号计数结束,时间显示为充电时间。

FCC-6A型发爆器参数测试仪操作方法

仪器操作方法较简单，参照下列步骤进行：

1、接入交流电源220V，按“电源”开关，面板各显数码管全亮。

2、显示清零：①手动“清零”，将“清零选择”开关按下，至于“手动”位置，按动“清零”按钮，将数码显示字符全部清零。②自动“清零”，将“清零选择”开关弹起，置于“自动”位置，约3s时间数码显示可自动完成清零。

3、根据发爆器所需工作电压，调整“电压调节”电压值是到标称值，将“充电电源”正负极分别接在发爆器的电源上。

4、根据发爆器额定负载能力，波动“负载选择”选择发爆器负载（开关上标数字为发爆器所接雷管数量，每个雷管6欧姆，爆破母线20欧姆）。

5、将被测发爆器的两个输出端子用测试导线对应接入仪器的“输入”两个接线柱，正负相对应。

6、操作发爆器，当氖灯亮时，毫秒开关置于“放炮”位置，此时仪器自动显示被测发爆器四个参数。

FCC-6A型发爆器参数测试仪使用注意事项

1、仪器出厂均经调校检验，印刷板上电位器已调定，在使用中请勿任意调整电位数。

2、发爆器电源应与仪器输出电源正负接对，发爆器输出正负极性应与输入接正确，否则仪器将无数字显示或误显示。

3、每次显示均应“清零”后，方可进行下次测量。

4、仪器应在室内使用。

5、高压危险！非专业人员严禁打开仪器。
