1．产品简介

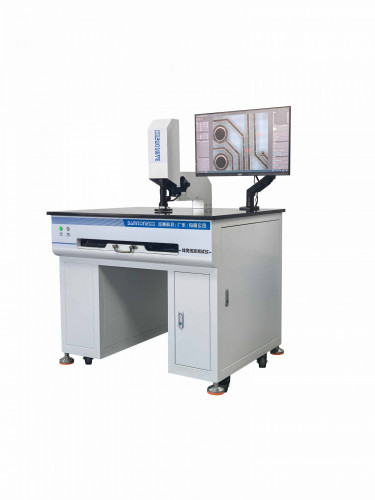

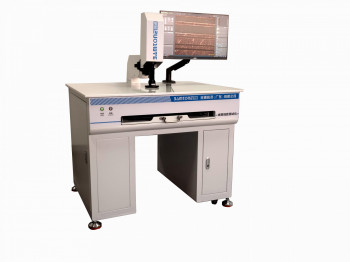

线宽检测仪是一种实现精密检测的光学测量仪器，采用光源照射被测电路板，经光学放大和相机的光电信号转换，将图像信号传至计算机，显示界面清晰的图像，然后通过鼠标直接框选图像测量区域，进行寻边检测并返回测量结果，主要是专为检测印刷电路板内、外层半成品经显影蚀刻后（上绿油前）线路的上幅及下幅宽度，基本上满足了市面上各种不同厚度的PCB板中的成品和半成品线宽检测。它采用国内外先进技术及零配件，配套界面清晰明了简单易学的操作软件。

2．产品功能

1) 框选上下线宽测量：测量框选区域内毛边和铜边宽度；

2) 框选单线宽测量：测量框选区域内两条线之间的宽度；

3) 框选上线宽测量：测量框选区域内铜边宽度；

4) 框选下线宽测量：测量框选区域内毛边宽度；

5) 框选13线宽测量：测量框选区域内上铜边和下毛边之间的宽度；

6) 框选24线宽测量：测量框选区域内上铜边和下毛边之间的宽度；

7) 框选圆测量：测量框选区域内圆的直径；

8) 框选圆环测量：测量框选区域内圆环的两个直径

9) 手动距离测量：手动测量两点之间的距离；

10) 手动圆孔测量：手动测量圆的直径；

3.产品特点

1) 花岗岩工作台，平稳且不会划伤板。平整稳固结实并带有自动抗震脚杯。

2) 高感光度彩色CCD，成像画质清晰。高精度机械调节装置，对焦距进行粗调及微调。

3) 红光LD定位，可快速确定测量区域。

4) 同时配备强度可调环形光源，以便在不同检测板情况下都能呈现清晰画面

5) 放大倍率70×~450×可调。

6) 成像画质清晰，信号传输经过特殊处理，过滤了杂波，抗干扰能力强；

7) 软件自动寻边，上下线宽测量可框选,测量更加快捷准确。

8) 自动保存测量图片和手动保存图片相结合，快速导出测量数据到Excel和word文档。

9) 测量结果单位可选择和转换。

10) SPC管制。

11) 软件操作简便，鼠标三键操作，提高工作效率。
