产品简介

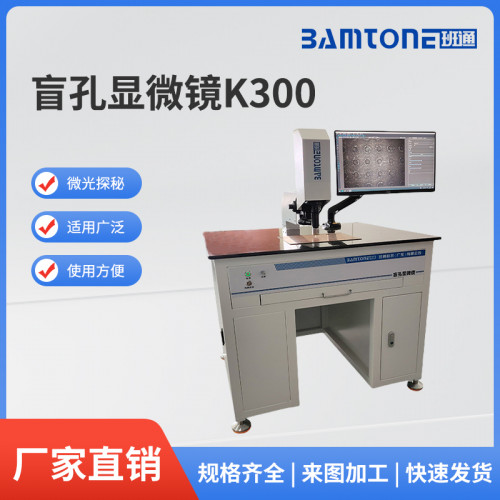

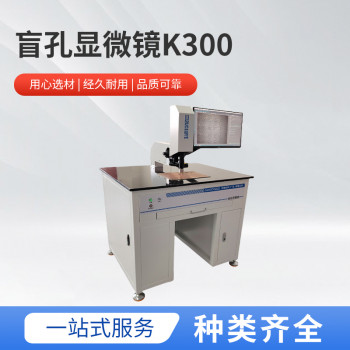

台式盲孔显微镜是一种精密检测的光学测量仪器，采用专用显微镜检测盲孔电路板，经光学放大和相机的光电信号转换，将图像信号传至计算机，显示界面清晰的图像，然后通过测量软件进行检查。主要是为检测印刷电路板盲孔孔口，孔底直径，残胶，盲孔深度，真圆度等问题缺陷，它采用国内外先进技术及零配件，配套界面清晰明了简单易学的操作软件。

产品特点

1) 台式设计，大台面，可以检测520*760mm的板子。

2) 高感光度彩色CCD，成像画质清晰。

3) Z轴高精度电动调节装置，可以对焦距进行粗调及微调。

4) 具有景深合成功能，盲孔孔底，孔口拍摄清晰。

5) 具有测试盲孔孔深度功能。

6) 具有检测盲孔真圆度功能。

7) 配置有紫外线光源模块，能够透过透明或半透明的胶层激发出蓝色光，用于检查孔内残胶。

8) 可检测盲孔孔底和孔口直径，半径等问题，孔底，孔口双圆形直径可自动计算，显示孔底，孔口直径百分比。

9) 可实现长度，宽度，角度等常规显微镜测量功能。

10) 盲孔显微镜配有手动调节的摇杆，用于调节镜头高度，使用更便利。

11) 物镜有5-50倍可以切换，不同放大倍率可以选择，综合放大倍率50×~1000×。

12) 测试图片可以进行保存，测量数据可以导出报表，测量结果单位可选择和转换。

13) 分析软件自主研发设计，软件操作简便，可根据需求进行MES对接。
