1. 产品简介：

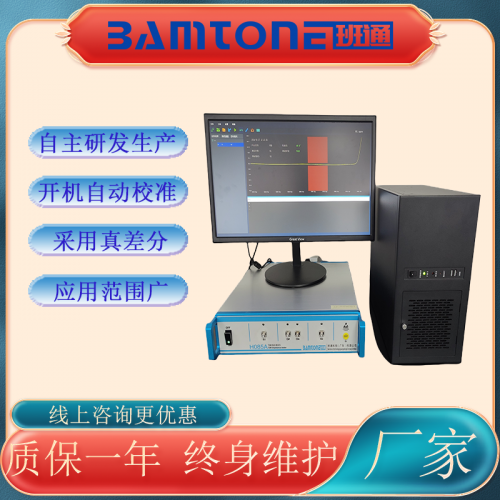

TDR阻抗测试仪是基于时域反射原理设计而成的高带宽特性阻抗测试分析专用仪器。仪器采用真差分宽带取样技术，能够自动、快速、批量、准确测试线路板及电线电缆的特性阻抗，具备波形显示与分析功能，适用于PCB硬板、FPC软板及电线电缆的阻抗测试。

2、产品功能：

1、具有测试波形显示功能。

2、测试数据实时记录。

3、测试数据可以根据要求（大最小值，平均值）进行自动判定。

4、测试数据可以导出EXCLE文档，PDF档，打印报告功能。

5、可以单端，差分测试任务切换，方便快捷。

6、具有快速单次测量，自动定位起始段，末端功能。

7、开机自动校准功能。

8、可以拓展连接MES系统，上传数据。（根据客户相应开发）

3、符合标准：

1) IPC-TM-650 标准 PCB 传输线特性阻抗时域反射测试方法

2) Intel 技术标准 PCB 测试方法（TDR 测试 PCB 特性阻抗）

3) 中国 CPCA 标准 印制板特性阻抗时域反射测试方法

4) 各种高速串行总线国际通行标准（USB、SATA、PCI-E、HDMI、DP 等）

4.产品特点：

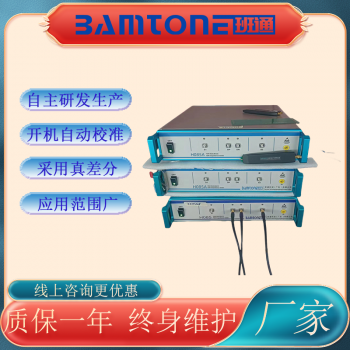

1) H系列阻抗测试仪应用领域全面覆盖阻抗条测试、软板/硬板板内测试。

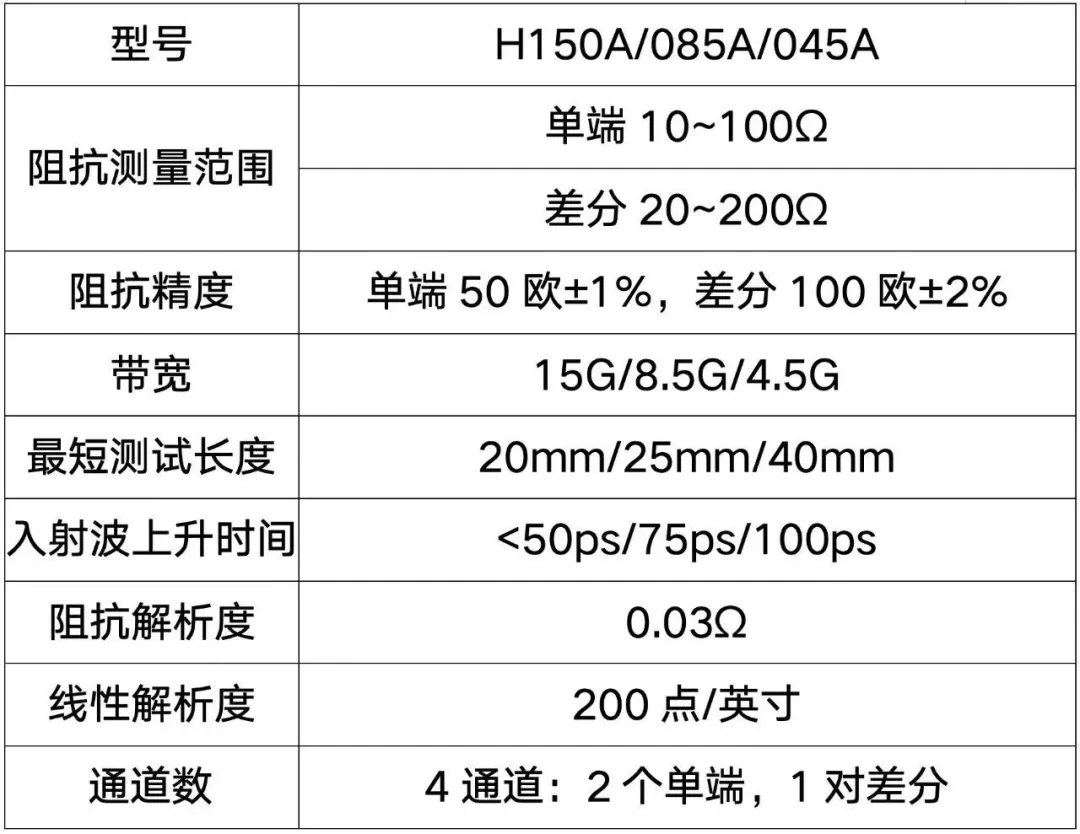

2) 最高带宽可达15GHz，处于国内领先水平，测试线长最短可达2cm。

3) 仪器内置校准件，开机自动校准，解决了同类仪器常见的校准过程复杂、校准数据漂移等问题。

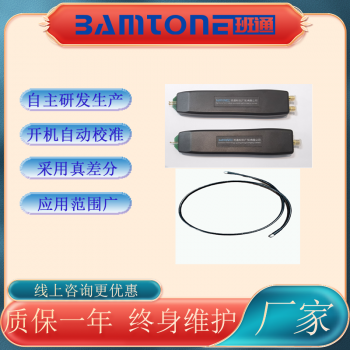

4) 标配微带探头和可调探头用于板内阻抗线，阻抗条测试，满足5G线路板测试需求。

5) 内置静电保护电路，可承受35kV静电放电，可在车间环境中使用，不再需要严苛的防静电实验室和穿防静电服操作。

6) 采用真差分测量技术，完全模拟真实信号传输场景，测量准确度更高。

7) 采用高精度多点校准与自动校准相结合技术，出厂多点校准，精度更高。

8) 测量数据支持多种格式导出，可供ERP系统读取。

9) 智能化测试软件，自动获取波形起点和末端，减少不同人员操作造成的偏差。从设置到测试只需三步即可完成，操作简单方便。

10) 具有实时测试模式，实时显示测试测试数据。
