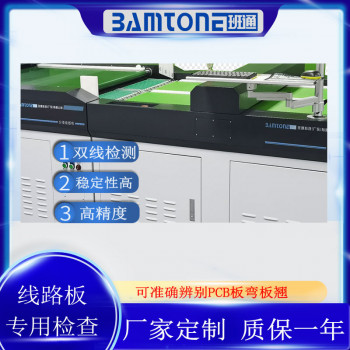

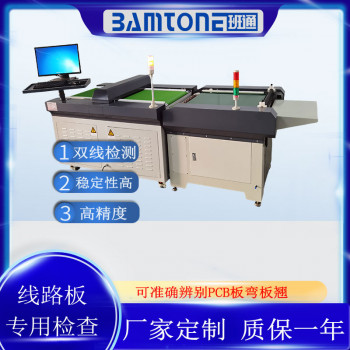

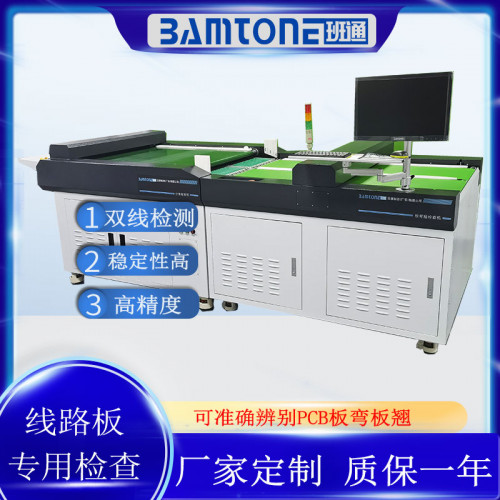

1. 产品简介：
PCB 板弯板翘检测机的基本原理主要是利用非接触式影像测量技术，通过一对高精度位移传感器，包括接收装置和发射装置。当覆铜板或 PCB 板经过这对位移传感器时，有板的地方将会阻挡发射装置发射的信号，从而在接收装置上无法响应相应位置的信号。通过位置的信息可以得到 PCB 板的板厚曲线图，通过特定软件算法和翘曲度定义，计算出板翘曲度，并与设定判断条件得出 OK 和 NG 板。
2、产品功能：
1) 符合IPC TM-650 板弯板翘检测方法。
2) 选配自动高速投板机，自动进行上料投板。
3) 测试结果自动判定，选配分类收板机，OK /NG板分类收板。
4) 可以和验孔机，板弯翘整平机进行连线运行。
5) 可以根据IPC要求0.75%判定，或者根据客户要求或者工厂要求进行自行设置判定标准。
6) 测试数据自动保存，并输出EXCLE文档保存。
7) 配置2mm/4mm标准板，可以进行校准验证。
8) 测试型号档案自动保存。
9) 实时显示产品翘曲图示和合格判定，直观方便。
3、产品特点：
1) 采用高精度的 CCD 激光传感器，可准确辨别 PCB 板弯板翘，稳定性高。
2) 自由设定板的尺寸信息及板弯板翘公差，数组无限制。
3) 采用在线检测方式，易与工艺流程中的其它设备搭配使用，通用性强。
4) 根据设计标准可自动判别 OK/NG。
5) 搭配自动收板平台，可进行自动分类收板，提高检测效率。
6) 能同时使用并保存缺陷信息数据并通过电脑软件分析 PCB 的品质状况，改善工艺制程；
7) 仪器操作简单，易维护。
8) 可以根据客户需求进行定制不同宽度的设备，如加宽，不同尺寸双通道等。
9) 双通道同时运行，可以同时检测两个型号，或者两个通道检测一个型号，增加检测产能。
