产品简介

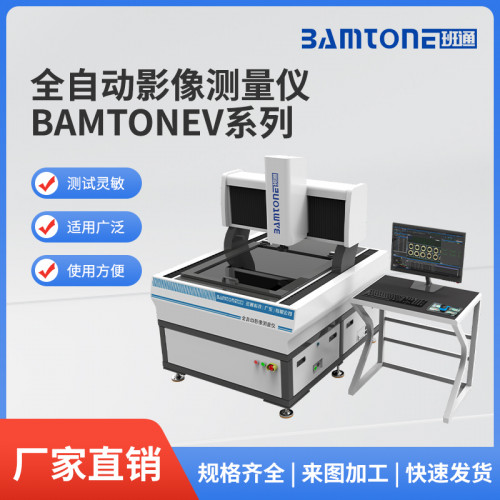

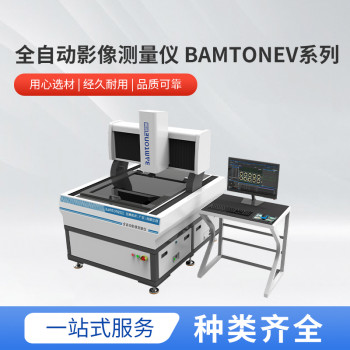

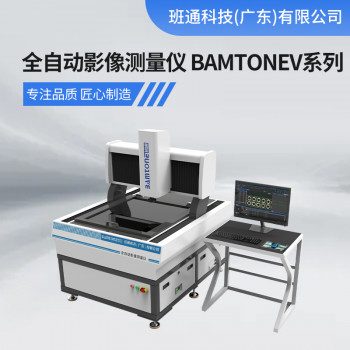

Bamtone V872龙门全自动光学影像测量仪工作原理：被测工件（置于工作台上）由LED表面光或轮廓光（在底座内）照明后，经变焦距物镜与彩色CCD摄影机罩壳内摄取被测零件影像，再通过S端子传送至计算机及显示器上，软件在显示器上产生的视频十字线为基准，对其进行瞄准测量，通过工作台带动光学尺与在X、Y方向上移动，取空间各点坐标值，由转接卡至计算机，对测量坐标值进行编程自动几何运算，完成各种数据自动测量和数据自动采集工作。

产品功能

产品基本几何元素测量、组合元素测量、几何元素构造、形位公差评定、逆向工程等，各种报表的输出,各种产品的检测。

产品特点

1、仪器采用移动桥式结构设计，空间宽阔，适合大尺寸产品测量。

2、机台核心零部件全部采用品牌供应链零件，整机经过严格，规范的组装和调试，整机在24小时恒温间内经30小时不间断运行负载测试。

3、采用山东济南青“00”级花岗石底座、横梁，保证机械系统极高的稳定性。

4、台湾高精密研磨级滚珠丝杆和高精密直线导轨，保证仪器极高的机械精度。

5、松下高性能伺服电机，全闭环控制，全自动三轴CNC控制系统，高精度、高速度、控制平台移动。

  6、英国雷尼绍0.5μm高精度光栅尺，保证与机体一致的热膨胀系数，提升检测精度。

7、视频线接头加压处理，长期传输图像稳定、无雪花等异常。

8、简单的编程功能，设置自动测量任务，使批量、重复测量工作更为高效、轻松。

9、配备工业自动化手持式摇杆，更加方便控制与编程操作

10、功能强大的专业测量软件，完善的测量功能为用户提供了完美的测量解决方案。

11、5环8区表面环形光和轮廓光均采用连续可调的LED冷光源，避免造成被测物体的热变形，使用寿命长。

12、平行轮廓光，边界更清晰，保证测量精度。

13、能支持导入模型（STP/IGS/DXF/STL）、导入PCB及钻孔文件(DRIL文件/Excelon文件/ASC文件/Gerber文件/Nail文件)、导入点云（TXT文件/XYZ文件、PLY文件）。

13、600万数字高清晰彩色CCD，RGB还原性高，高清晰影像效果，白平衡自动调节，高品质画面，经过特殊处理光源，在大倍率下图像照度依然明亮，产品颜色失真小，图像边界更清晰。

14、采用5环8区表面环形光，控制角度广，兼容量测零件复杂形状面积更多，亮度软件控制，产品的每一个细微特征都可扑捉。

 15、校正工具：高精度玻璃线纹尺。
