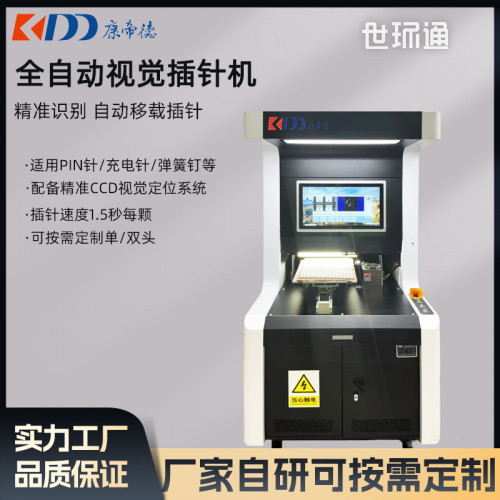

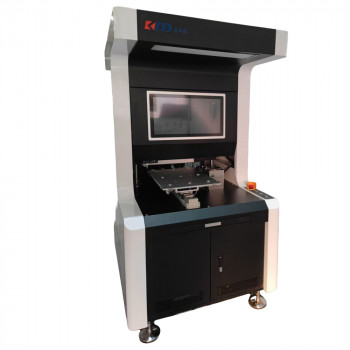

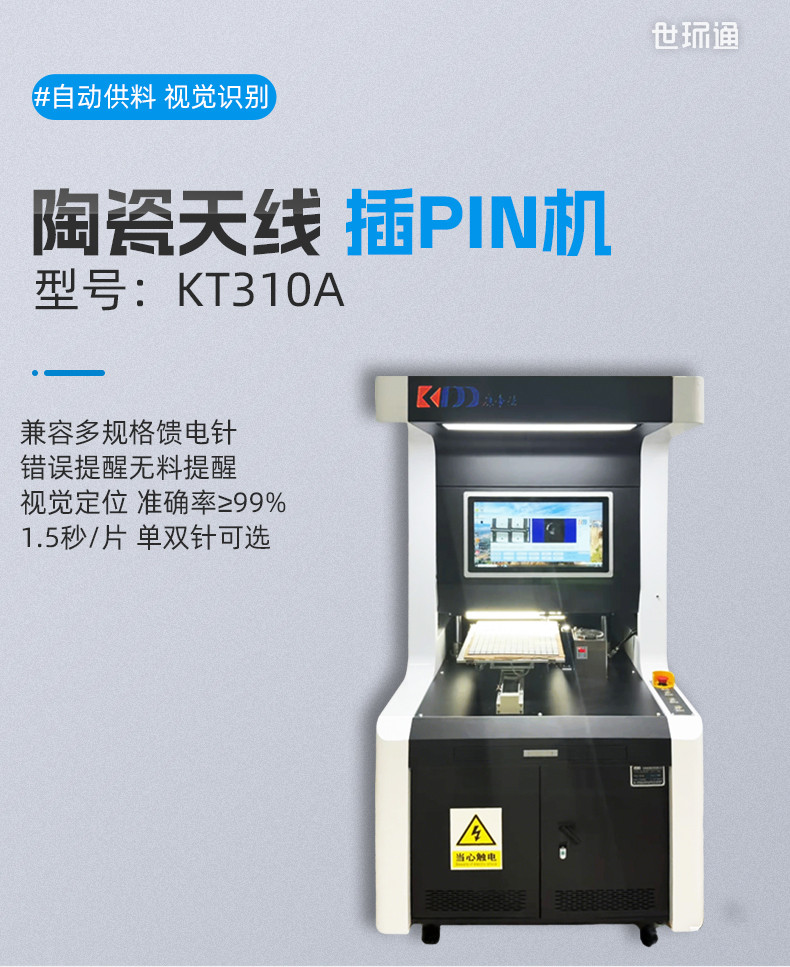

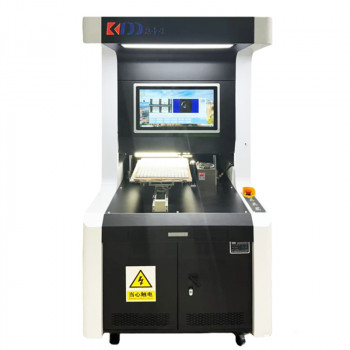

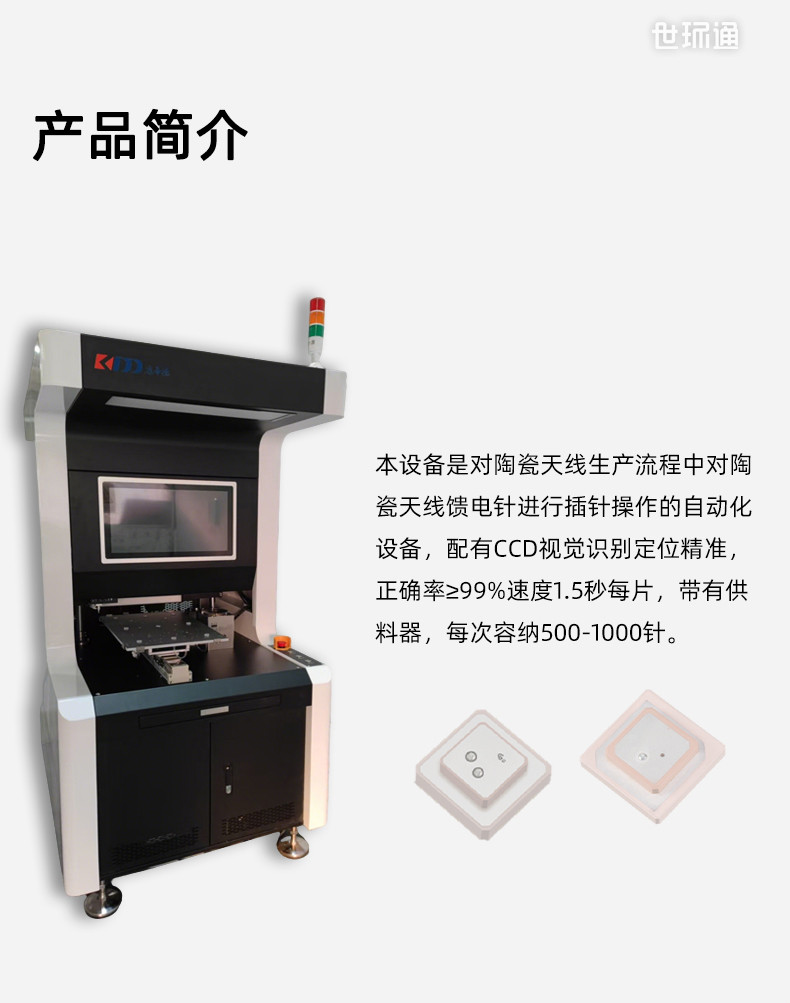

视觉定位高精度插针机，包括机架，机架面板上设有用于改变针的方向和排序的振动盘供料器，振动盘供料器的两侧各设有一个放料机构，机架上方设有取料机构和视觉检测机构，机架一侧设有控制和显示系统，控制和显示系统分别与振动盘供料器，视觉检测机构，取料机构，放料机构电连接；视觉检测机构包括视觉系统和为视觉系统进行灯光补偿的光源，视觉系统和光源固接于电缸一上，通过电缸一实现视觉系统的左右移动，电缸一与机架面板固接，本实用新型通过增加视觉检测机构，减少了人工劳动强度，提高了孔位准确率，增加了定位精度，增强了插针的准确性，例如防止出现陶瓷天线漏插针的现象，通过增加下压顶针，有效提高了工作效率。
