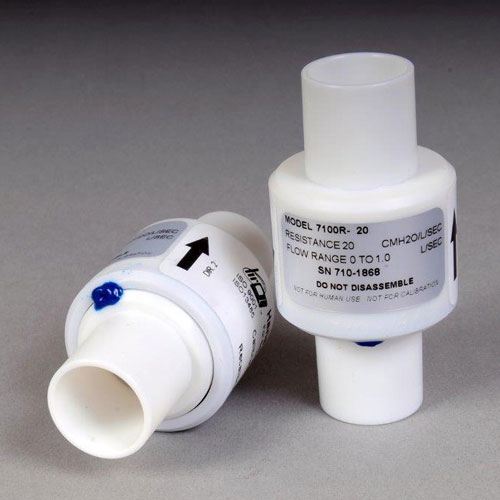

汉斯鲁道夫7100R气流线性电阻器，7100R气流电阻器，7100线性电阻器产品描述和预期用途
7100线性电阻器是无源、非电动、气动装置，旨在为指定公差和双向流动范围内的气流提供已知的恒定阻力。这些电阻器旨在模拟患者肺部系统的流动阻力，旨在帮助设计、测试、演示和维护呼吸机的质量保证。电阻系列符合ANZI Z79.7-1976
（被 ASTM F1100-90 取代）、ISO 80601-2-12、ISO 80601-2-72 和 ISO 10651 系列标准。
汉斯鲁道夫7100R气流线性电阻器，7100R气流电阻器产品特点：
• 双向线性
• 电阻元件采用不锈钢材质，经久耐用
• 每个序列化装置均提供校准证书
• 提供重新校准服务（传入和传出）
• 端口适配器为 22mm 外径锥形，符合 ISO 5356-1:2015
• 根据客户要求定制电阻器
• 可根据要求提供 MRI 兼容的定制电阻器
汉斯鲁道夫7100R气流线性电阻器，7100R气流电阻器规格材料和尺寸
| 描述介绍 | 材料和尺寸 |
| 端口适配器（入口和出口） | PET 热塑性塑料，白色 – 22mm OD 锥形 |
| 电阻元件（内部） | 不锈钢 |
| 垫片（内部） | PET 热塑性塑料，白色 |
| O 形圈（内部） | 丁腈橡胶，黑色 |
| 直径（装配，蕞大） | 1.50” (3.8 cm) |
| 长度（装配，典型） | 2.92” (7.4 cm) |
| 重量（装配，典型） | 43克 |
适用标准
1. ISO 5356-1:2015 麻醉和呼吸设备-锥形连接器
2. ISO 80601-2-12:2011 重症监护呼吸机的基本安全和基本性能
3. ISO 80601-2-72:2015 家庭医疗呼吸机的基本安全和基本性能
4. ISO 10651系列医用肺呼吸机
5. ASTM F1100-90:1997 用于重症监护的呼吸机
6. ANSI Z79.7-1976 医用呼吸机
定制电阻器
与 Hans Rudolph Inc. 协商后，可根据客户规格提供定制电阻器。技术支持，因为每个 R 值的流量范围都有限制
指定（cmH2O/L/S、hPa/L/S）。
可根据要求提供完全由有色金属材料制成的用于 MRI 环境的定制电阻器。
注意事项
注意事项
1. 请勿尝试清洁、消毒或灭菌。这将使保修和校准失效。
2. 请勿尝试拆卸。这将使保修和校准失效。
3. 这些电阻器不适用于呼吸机或其他设备
4. 这些电阻器不适用于任何加湿气流回路，因为电阻元件中的水分聚集会影响校准性能。
• 这些电阻器不适用于任何类型的呼吸回路，因为没有经过验证的清洁、消毒或灭菌方法，其结果可能会给患者、临床医生和研究人员带来生物危害。
• 这些电阻器不适用于任何加湿的患者或其他气流回路，因为电阻元件中积聚的湿气会影响校准性能。
• 线性电阻器不适用于人体或作为医疗设备的校准标准。
符合标准 ANSI Z79.7-1976 和 ASTM F1100-90:1997
| 型号 | 标称电阻值 cmH2O/L/S | 流量范围（±20% R 精度） | |
| 7100 R5 | 5 | ±2L/sec | ±120L/min |
| 7100 R20 | 20 | ±1L/sec | ±60L/min |
| 7100 R50 | 50 | ±0.5L/sec | ±30L/min |
| 7100 R200 | 200 | ±0.1L/sec | ±6L/min |
| 7100 R500 | 500 | ±0.075L/sec | ±4.5L/min |
| 7100 R1000 | 1000 | ±0.05L/sec | ±3L/min |
符合 ISO 80601-2-12:2011、ISO 80601-2-72:2015 和 ISO 10651 系列标准
| 型号 | 标称电阻值 cmH2O/L/S | 流量范围（±20% R 精度） | |
| 7100 R5-CR1789 | 5 | ±1L/sec | ±60L/min |
| 7100 R10-CR1971 | 10 | ±0.83L/sec | ±50L/min |
| 7100 R20-CR1790 | 20 | ±0.83L/sec | ±50L/min |
| 7100 R50-CR1791 | 50 | ±0.58L/sec | ±35L/min |
| 7100 R200-CR1792 | 200 | ±0.2L/sec | ±12L/min |
| 7100 R400-CR1972 | 400 | ±0.1L/sec | ±6L/min |
