QC-3 模体用于测试电子射野影像设备（EPID）的 MV 图像质量。将模体放置在 EPID 表面上，或将 EPID 放置在距离等中心一定距离（通常为 40 或 60 cm）的等中心处，即可获得 MV 级别的入射图像。然后将图像导入 PIPSpro 软件，并在 ImagerQA 模块中进行分析。

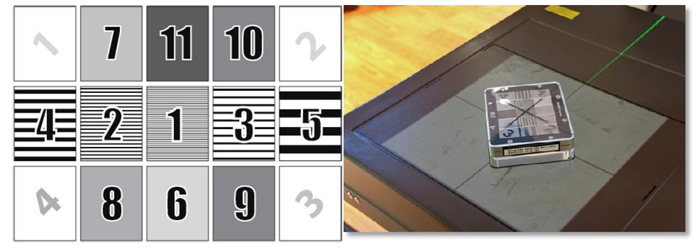

左图显示了 QC-3 模体的编号区域。拐角处的角度数字用于增加密度（数字 1 加工成深度为 1 mm 的铅块，数字 2 加工成深度为 2 mm 的铅块等）。图中的小数字表示区域编号。区域 1-5 是具有不同空间分隔的条形图，用于分析空间分辨率 f50。区域 6-11 包含厚度不断增加的铅或塑料（PVC）块。
右图为 QC-3 模体在 EPID 影像板上检测的位置。
QC-3 MV影像模体，QC-3 EPID图像性能模体分析内容：
分析的影像质量内容包括噪声（Nosie）、对比度（Contrast）、空间分辨率
（Spatial Resolution）、均匀性（Uniformity）
QC-3 MV影像模体，QC-3 EPID图像性能模体产品参数：
模体材质：铅及塑料 PVC 混合材质
模体尺寸（长 x 宽 x 高）：134mm*114mm*37mm
模体重量：1.8kg
可分析影像内容：噪声、对比度、分辨率及均匀性
QC-3模体区域参数：
| 区域 | 线条分辨率 lp/mm | 线条厚度mm 材料 |
| 1 | 0.76 | 15mm 铅 |
| 2 | 0.45 | 15mm 铅 |
| 3 | 0.25 | 15mm 铅 |
| 4 | 0.20 | 15mm 铅 |
| 5 | 0.10 | 15mm 铅 |
| 6 | 15mm PVC | |
| 7 | 15mm 铝 | |
| 8 | 5mm 铅 | |
| 9 | 7.5mm 铅 | |
| 10 | 7.5mm 铅 | |
| 11 | 15mm 铅 |
