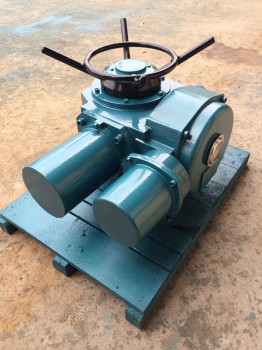

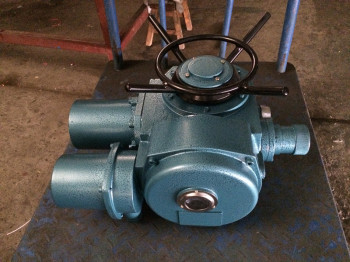

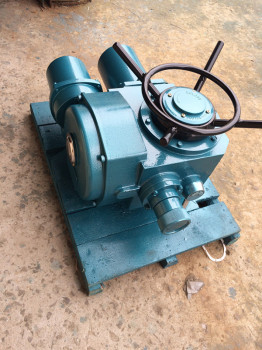

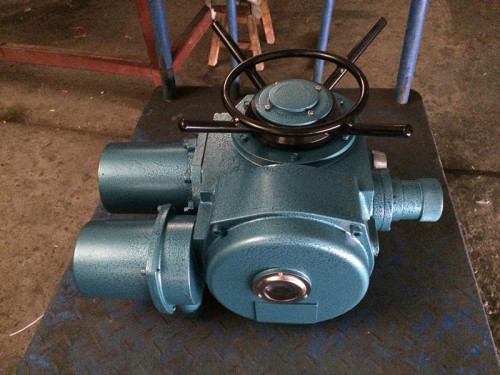

DZW20-24电动执行器是一款工业级多回转阀门电动装置，又称多圈回转阀门电动头，是实现闸阀、截止阀、隔膜阀、水闸门等各类直线运动阀门启闭及调节控制的核心驱动设备，隶属于DZW系列多回转电动执行器，专为中大型阀门配套设计，广泛适配风门、挡板阀、旋塞阀等执行元件，凭借输出力矩大、性能稳定、操作便捷、适配性广等优势，深耕电力、冶金、石油、化工、造纸、污水处理、公用事业等多个工业领域，为工业自动化控制系统提供高效可靠的驱动解决方案。

该产品严格遵循JB/T8528-1997《普通型阀门电动装置技术条件》，隔爆型产品更符合GB3836.1-2000、GB3836.2-2000及JB/T8529-1997相关标准要求，经专业检测认证，确保在各类复杂工况下安全稳定运行。执行器采用机电一体化设计，整体由专用阀门电机、高精度减速机构、力矩控制机构、行程控制机构、开度指示机构、手—电动切换机构、手轮及集成电气控制部分组成，结构紧凑、体积适中、重量约65kg，便于现场安装、调试与后期维护。

产品具备电动/手动双模式操控，手动速比1:1，突发断电或特殊工况下可通过手摇应急操作，保障生产连续性；内部集成高精度齿轮减速机构，传动效率高、噪音低，配合多重安全保护机制，有效防止超负载、超行程损坏设备，适配水、蒸汽、油品、弱酸碱等多种介质，可根据工况需求选择户外型、隔爆型等规格，防护等级常规为IP55，可按需提升至IP65、IP67，适应多粉尘、高潮湿等恶劣工业环境。

参数名称	具体数值
型号	DZW20-24
公称转矩	200N·m
输出转速	24r/min
电机功率	0.37kW
电源电压	三相380V/50Hz（可选220V、660V，电压波动可承受±10%）
公称推力	60kN
最大阀杆直径	32mm
最大转圈数	80圈（配备四层计数器可提升至原数10倍）
手动速比	1:1
防护等级	常规IP55（可按需升级至IP65、IP67）
环境温度	常规-20℃~+60℃（特殊订货可拓展至-40℃~+80℃）
参考重量	65kg
工作制	短时10分钟（特殊订货可延长至30分钟）
控制方式	常规型、整体型、整体调节型（支持4-20mA模拟量信号）

1. 壳体铸造：采用优质灰铸铁材质，通过砂型铸造工艺成型，铸造后经过时效处理消除内应力，避免壳体变形，表面采用静电喷塑工艺，喷涂防锈、防腐涂层，涂层均匀、附着力强，有效提升产品的耐腐蚀、抗老化性能，适配户外、潮湿及腐蚀性工况，延长设备使用寿命。

2. 齿轮加工：核心齿轮采用高精度滚齿、磨齿工艺加工，齿轮精度达到6级，齿面经过渗碳淬火处理，硬度高、耐磨性强，配合精密轴承装配，确保传动平稳、噪音低（≤65dB），传动效率高达95%以上，减少能量损耗，降低部件磨损，保障执行器长期稳定运行。

3. 电机装配：采用YDF-WF-213-4专用阀门电机，额定功率0.37kW，绝缘等级B级，短时工作制（10分钟），适配频繁启停工况，电机起动转矩大、转动惯量小，能轻松驱动中大型阀门平稳完成启闭动作，隔爆型产品配备YBDF隔爆型阀门用电动机，确保防爆性能达标。

4. 部件组装与调试：采用模块化组装工艺，各部件拆装便捷，便于后期检修维护，组装过程中严格控制装配精度，确保各部件协同联动顺畅。出厂前每台产品均经过100%全检，包括力矩测试、行程校准、绝缘测试、耐压测试及空载试运行，确保产品性能符合标准，无任何质量隐患后才可出厂。

5. 电气控制集成：集成高精度力矩与行程控制模块，转矩重复精度≤7%，可灵活控制阀门的启闭行程和输出力矩，配备相序纠正、缺相保护、电机过热保护等多重安全机制，部分型号可搭载液晶显示屏，支持就地操作与远程监控，实现智能化管控。

1. 电力行业：某大型火力发电厂锅炉给水系统配套DZW20-24电动执行器，驱动DN300闸阀实现远程启停与流量精准调节，适配高温高压工况，响应速度快、无泄漏，力矩控制精准，有效避免因阀门启闭不当导致的锅炉水位波动，保障发电机组连续稳定运行，降低运维人员现场操作强度，投用以来无故障运行超过18个月，大幅提升了给水系统的自动化管控水平。

2. 化工行业：某大型化工厂酸碱介质输送管道选用隔爆型DZW20-24电动执行器，驱动截止阀实现防爆区远程控制，适配弱酸碱腐蚀性环境，隔爆性能符合GB3836.1-2000标准，可承受-20℃~+60℃的环境温度，有效规避了人工现场操作的安全风险，配合PLC自动控制系统，实现介质输送的精准管控，减少泄漏隐患，满足危险工况的安全运行需求。

3. 污水处理行业：某市政污水处理厂曝气池及污泥处理系统配套该执行器，驱动隔膜阀实现自动化启闭，适配潮湿、多粉尘的恶劣环境，防护等级达到IP65，具备良好的耐腐蚀、抗老化性能，长期稳定运行无卡滞，配合自动化控制系统实现无人值守操作，大幅降低了运维成本，提升了污水处理效率，助力污水达标排放。

4. 冶金行业：某钢铁厂循环水系统采用DZW20-24电动执行器，驱动截止阀调节循环水流量，适配高温、高粉尘工况，电机绝缘等级达到B级，短时工作制可满足频繁启停需求，传动平稳、噪音低，有效保障了循环水系统的稳定运行，为钢铁生产的连续性提供了可靠支撑。
