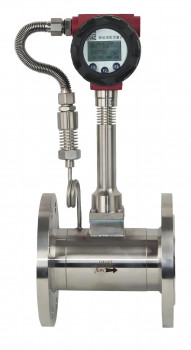

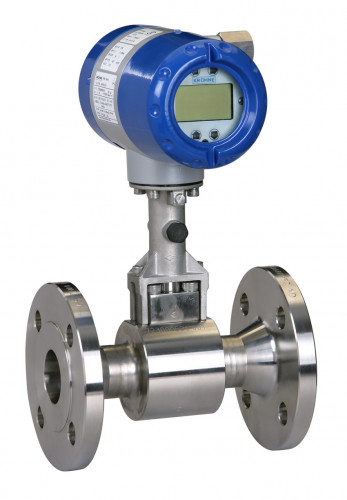

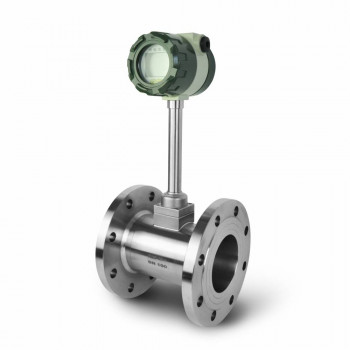

OKE涡街流量计概述

欧可法兰对夹型涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。法兰对夹型涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

法兰对夹型涡街流量计，有远传型，现场显示型，温压自动补偿型。可广泛应用于化工、石油、冶金、轻工、环保、市政、电力等部门。

OKE涡街流量计特点

1、结构简单牢固，无可动部件，可靠性高，长期运行十分可靠。

2、安装简单，维护十分方便。

3、检测传感器不直接接触被测介质，性能稳定，寿命长。

4、测量的是与流量成正比的脉冲信号，无零点漂移，精度高。

5、测量范围宽，量程比可达1: 10。

6、压力损失较小，运行费用低，更具节能意义。

7、采用超低功耗技术，电池供电可运行两年以上。

8、温压补偿一体化设计，同时显示流量值与累积流量值，温度、压力值，不必轮流切换。

三、进口法兰对夹涡街流量计工作原理

介质以一定流速流过三角柱体时，在三角柱体两端后产生一个交替的旋涡带，称之为“卡门涡街”（图2），于是在发生体两端产生压力脉动，从而使检测体产生交变应力，封装在检测探头体内的压电元件在交变应力的作用下，产生与旋涡同频率的交变电荷信号，放大器将这种电荷信号进行放大、滤波、整形成方波送至积算仪进行处理和显示。在一定雷诺数范围内（2X104~7x106）旋涡的释放频率f与流速V及旋涡发生体的迎流面宽度d之间的关系可用下式表示: f=Sr.v/d， 式中: Sr为斯特劳哈尔数，在曲线的Sr=0.16的平直部分只要测出旋涡频率f就可测出流体流速。从而达到测量流体流量的目的。

OKE涡街流量计安装说明

正确地选择安装点和正确安装流量计都是非常重要的环节，若在安装环节失误轻者影响测量精度，重者会影响流量计的使用寿命，甚至会损坏流量计。

5.1对直管段的要求

流量计对安装点的上下游直管段有一定要求，否则会影响测量精度。

若流量计安装点的上游有渐缩管，流量计上游应有不小于15D的等径直管段，下游应有不小于5D的等径直管段。

若流量计安装点的上游有渐扩管，流量计上游应有不小于18D的等径直管段，下游应有不小于5D的等径直管段。

若流量计安装点的上游有90°弯头或下形接头，流量计上游应有不小于20D的等径直管段，下游应有不小于5D的等径直管段。

若流量计安装点的上游在同一平面上有二个90°弯头，传感器上游应有不小于25D的等径直管段，下游应有不小于5D的等径直管段。，

流量调节阀或压力调节阀尽量安装在流量计的下游5D以远处，若必须安装在流量计的上游，流量计上游应有不小于25D的等径直管段，下游应有不小于5D的等径直管段。

流量计上游有活塞
