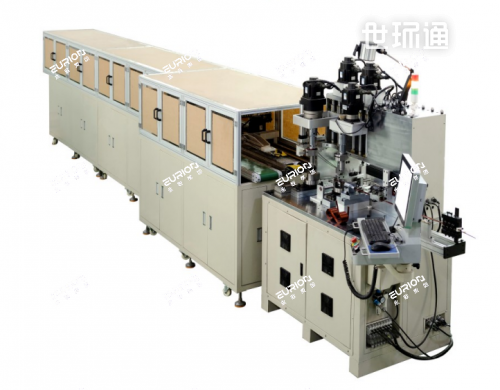

机器特点：
1) 高速稳定送料系统：采用胶辊送料结构，适合细线与薄线材料，高速运行下不易折弯、不打滑；搭配模具气缸送料机构，兼容大线径线材，提升整体适用性。
2) 高精度同步驱动机构：双导轨+精密斜齿轮传动结构，确保绕线精度。搬运电机与绕线头实现插补运动，在绕制过程中将线材稳定送入线槽，有效提升一致性和效率。
3) 压线与裁剪组合结构：具备自动导线、压线与裁剪功能，绕制过程中精准定位并压紧线材，有效防止跳线与跑偏。
4) 全自动绕线流程，提升产能：设备实现全流程自动化，从送料、绕线到取料无需人工干预，支持一人多机操作，显著降低人力成本。

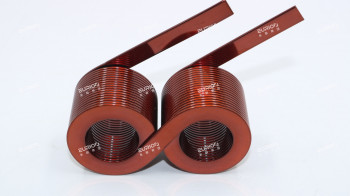

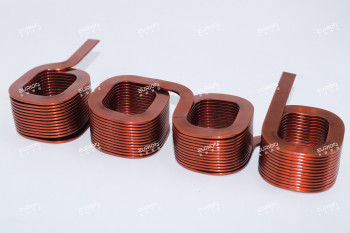

5) 适用于多种高端线圈应用：广泛应用于高频变压器、新能源储能电感、网络通信类变压器等领域，满足双线圈结构、高精度绕制需求。
机器规格：
型号 Model | EC-8Y-760 |
机器加工能力 Processing Capacity | 厚Thickness : 1.0mm ≤ T ≤ 5.0mm 宽Width : 5.0mm ≤ W ≤ 15.0mm 截面积S=W*T≤ 60mm2 |
轴数 Axis | 7 |
绕线电机功率 Winding Motor Power | 2.0KWX2 |
升降电机功率 Lifting Motor Power | 2.0KWX2 |
送线电机功率 Wire Feeding Motor Power | 0.4KW |
折角电机功率 Angle-bending Motor Power | 0.4KW |
搬运电机功率 Transfer Motor Power | 2.0KW |
机器尺寸(长x宽x高) Dimension(LxWxH) | 9550X1450X2030(mm³) |
机器重量 Weight | 1800kg |
