一、基本介绍

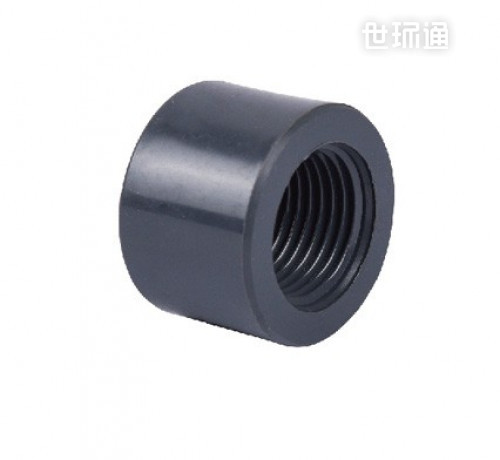

UPVC仪表接头是一种用于将UPVC管道系统与各类仪表（压力表、温度计、流量计、液位计等）进行连接的专用管件，采用UPVC材料注塑成型。该产品一端与管道连接，另一端与仪表接口匹配，可实现管路系统中仪表的快速安装与拆卸，方便工艺参数的监测与控制。产品广泛应用于化工、锂电、电子半导体、电镀、水处理、冶金等行业中的酸碱液体、工业废水等管路输送系统。

深圳南艺管业有限公司深耕工业塑胶管道系统多年，主营UPVC、CPVC、PPH、FRP/UPVC、FRP/CPVC等全品类管路系统。公司供应的UPVC仪表接头可同时满足国标GB、美标ANSI（SCH40/SCH80）、日标JIS三大标准体系，螺纹标准支持NPT、BSPT、Rc等多种规格，可与各类仪表接口精准匹配。规格范围从dn15到dn100常备库存，快速响应全国客户的多样化采购需求。公司可承接非标件、加厚高压、彩色印标、异形管件等全品类定制，可按图纸开模生产，3天出方案、7天交付非标件，定制合格率达99.8%。

二、应用案例

案例一：荣盛石化化工管道压力监测系统

该企业化工输送管道需要安装大量压力表实时监测管道压力变化。深圳南艺管业提供DN25×1/2"、DN50×1/2"两种规格UPVC仪表接头（美标ANSI SCH80标准，内螺纹连接压力表），累计使用65个。仪表接头一端承插粘接与管道连接，另一端内螺纹与压力表接口配合，安装便捷、密封可靠。项目全部一次试压合格，运行2年无渗漏，客户对产品的螺纹精度和密封可靠性给予高度评价。

案例二：宝丰能源流量监测系统

该企业水处理系统需要安装流量计监测各支管流量数据。深圳南艺管业提供DN80、DN100、DN150三种规格UPVC仪表接头（法兰连接型），累计使用28个。仪表接头采用法兰连接，与电磁流量计配套使用，安装便捷、拆卸方便。项目运行3年都正常，客户于2025年授予南艺管业“优秀供货商”称号。

案例三：合盛硅业温度监测系统

该企业化工管道需要安装温度计监测介质温度变化。深圳南艺管业提供DN40、DN50两种规格UPVC仪表接头（外螺纹型），累计使用42个。仪表接头一端承插粘接与管道连接，另一端外螺纹与温度计套管配合。产品耐腐蚀性能优异，适应酸性介质环境。运行2年无渗漏，客户对产品的适配性和密封性高度认可。

案例四：中创新航锂电池电解液输送系统

该企业电解液输送管道需要安装压力表和温度计，实时监控输送参数。深圳南艺管业提供DN20×1/4"、DN25×1/2"两种规格UPVC仪表接头，累计使用38个。全塑料结构杜绝金属离子污染，满足高纯化学品输送要求。项目运行1.5年无渗漏，客户对产品的全塑料结构设计给予高度评价。

三、工艺展示

模具与注塑成型

深圳南艺管业采用国内领先的海天注塑设备（注射量20多公斤），配合精密模具，确保UPVC仪表接头各部位尺寸精确、壁厚均匀。仪表接口端的螺纹采用精密模具成型，通过螺纹环规100%检测，与各类仪表接口配合顺畅、密封可靠。模具采用高强度模具钢，产品脱模后无飞边、无缩痕，尺寸一致性好。

接口类型多样化

公司生产的UPVC仪表接头提供多种接口类型：内螺纹型（连接外螺纹仪表）、外螺纹型（连接内螺纹仪表）、法兰型（连接法兰式仪表）、承插型（连接插入式仪表）。可根据客户仪表接口规格定制匹配螺纹标准（NPT、BSPT、Rc、Rp、公制螺纹等）。

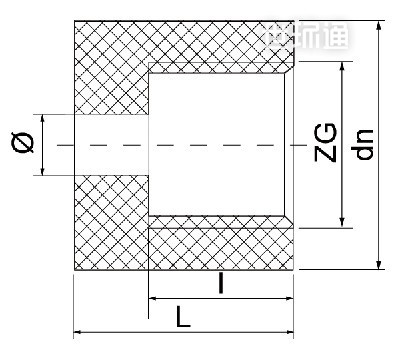

结构设计

仪表接头主体结构紧凑，安装空间小。管道连接端采用承插粘接方式，与UPVC管道配合严密。仪表接口端设置密封面，配合生料带或密封垫圈使用，确保仪表安装后无渗漏。

质量检测

公司执行6S车间生产标准，采用全新进口纯料，无尘车间加工。每批次产品进行1.5倍公称压力水压密封试验，保压30分钟无泄漏方可出厂。同时抽检螺纹尺寸、牙型完整性及壁厚均匀性。通过ISO9001、ISO14001等质量管理体系双向认证，符合国家标准。

定制能力

公司可承接非标仪表接口规格、加厚高压、异形仪表接头等全品类的定制。可按图纸开模生产，3天出方案、7天交付非标件，定制合格率达99.8%，适配各类特殊工况与非标设备配套需求。

四、技术参数

• 管道端规格：dn15～dn100（常备库存）；dn15～dn200（定制）

• 仪表接口规格：1/4"、1/2"、3/4"、1"（可定制其他规格）

• 接口类型：内螺纹型、外螺纹型、法兰型、承插型

• 螺纹标准：NPT、BSPT、Rc、Rp、公制螺纹（按需定制）

• 适用标准：国标GB、美标ANSI（SCH40/SCH80）、日标JIS

• 公称压力：PN10（dn15～dn65）；PN6（dn80～dn100）；可定制PN16加厚高压

• 适用温度：-5℃～55℃（UPVC材质）

• 材料等级：UPVC全新料，符合RoHS要求

• 连接方式：管道端承插粘接（使用IPS胶水）；仪表端螺纹/法兰连接

• 定制能力：可承接非标仪表接口、加厚高压、异形接头等定制

核心优势

深圳南艺管业拥有德国克劳斯玛菲挤出生产线（保证管道产品工艺质量稳定）、海天注塑设备（注射量20多公斤）及全自动复合缠绕生产线（保证玻璃纤维复合均匀稳定）。管材口径覆盖20-1000mm，支持大口径管材及配套四通供应。

公司与浙江工业大学等高校合作设立研发中心，拥有60余位工程师团队及30多项国家级专利。通过国外标准认证，获得环保标志、食品级卫生许可证，产品销往全国及远销东南亚、非洲、欧美等国家及地区。

服务保障

管材质保问题实行“三包”政策（包修、包换、包退），售后6小时内提供解决方案，48小时内上门解决，就近地区2小时到达现场，让您无忧。全国范围提供现场指导性安装及质量跟踪服务，保证安装效果。

荣誉与客户

公司于2024年及2025年连续获得多家客户评选的“年度优秀供应商”与“优秀供货商”称号。

深圳南艺管业有限公司主营业务（覆盖给水及化工用途）：

（1）品类：管道、配件、阀门、胶水等；

（2）材质：UPVC、CPVC、PPH、FRP、THPVC等塑料材质；

（3）标准：国标GB/美标ANSI(SCH40&80)/日标JIS;

（4）管道包含：upvc化工管10公斤压力、upvc化工管16公斤压力、upvc给水管10公斤压力、upvc给水管16公斤压力（给水16公斤是为数不多能做的厂家）、CPVC化工管、FRP/UPVC复合管、FRP/CPVC复合管、UPVC透明管、PPH管、CPVC冷热水管、CPVC耐高温静音排水管、THPVC耐热耐高温管等多种管道类型；

（5）管件包含：三通、直通、活接、法兰、异径三通、内丝、外丝、四通、闷盖、补芯等；

（5）阀门包含：球阀（含高平台球阀、双由令球阀）、蝶阀、底阀、过滤器、止回阀、截止阀、隔膜阀及气动/电动阀门等；

（7）胶水包含：IPS胶水、优联科胶水等

（8）定制：支持定制且款式多样；
