一、基本介绍

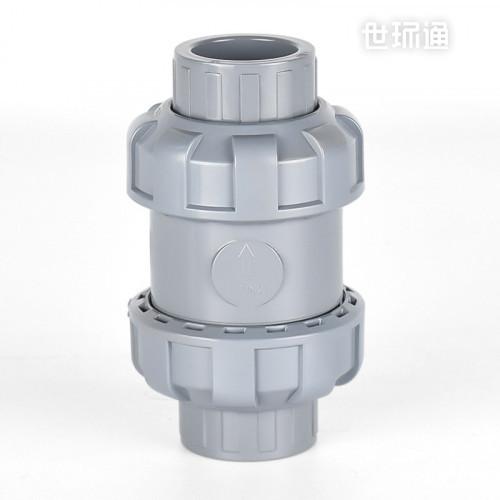

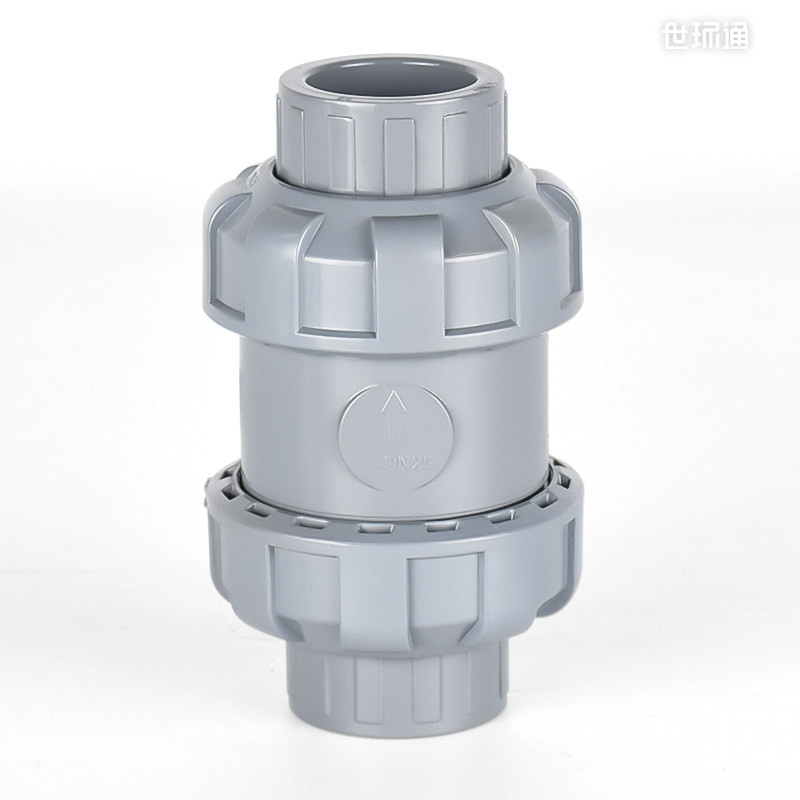

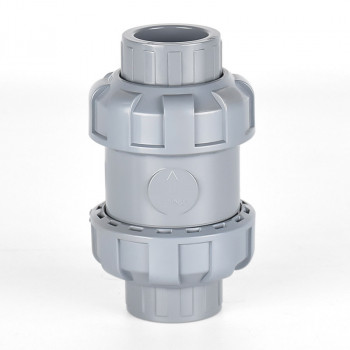

国标CPVC球心止回阀是按照国家标准GB/T 12236（止回阀）生产制造的止回阀产品，阀芯采用球体结构，主体采用CPVC（氯化聚氯乙烯）材料注塑成型。当介质正向流动时，球芯被推开，阀门开启；当介质反向流动时，球芯在重力或背压作用下回落到阀座上，实现自动关闭，防止倒流。球心式结构具有流道阻力小、启闭灵敏、不易卡滞的特点。CPVC材料具有比UPVC更优异的耐高温性能（可达95℃）和耐化学腐蚀性能。产品广泛应用于化工、锂电、电子半导体、冶金、光伏、核电、电镀、工业水处理等行业中的高温酸碱液体、腐蚀性介质等管路输送系统，尤其适合需要防止虹吸或泵出口保护场景。

深圳南艺管业有限公司深耕工业塑胶管道系统多年，主营UPVC、CPVC、PPH、FRP/UPVC、FRP/CPVC等全品类管路系统。公司严格执行国标GB/T 12236标准生产CPVC球心止回阀，同时可满足美标ANSI、日标JIS三大标准体系，规格范围从dn15到dn100常备库存，快速响应全国客户的多样化采购需求。公司可承接非标件、加厚高压等全品类定制，可按图纸开模生产，3天出方案、7天交付非标件，定制合格率达99.8%。

二、应用案例

案例一：华东医药制药车间高温纯水管路

该企业制药车间高温纯水输送系统的泵出口需要安装止回阀，防止停泵后高温水倒流损坏泵体。深圳南艺管业提供国标DN40、DN50两种规格CPVC球心止回阀（PN10压力等级），累计使用12个。球心式结构流道阻力小、启闭灵敏，停泵后球芯迅速回落密封，无倒流现象。配合IPS 795高温专用胶水粘接安装，项目全部一次试压合格，运行2年未出现渗漏。客户对产品的国标尺寸精度和密封可靠性给予高度评价。

案例二：科伦药业输液车间热水系统

该企业输液车间的热水循环系统需要在泵出口安装止回阀，防止停泵后热水倒流。深圳南艺管业提供国标DN65、DN80两种规格CPVC球心止回阀（PN6压力等级），累计使用8个。产品采用CPVC材质，耐温性能优异，满足85℃热水输送要求。球芯滚动顺畅，启闭无卡滞。运行3年未发生渗漏，客户于2024年授予南艺管业“年度优秀供应商”称号。

案例三：三安光电半导体化学品输送系统

该企业半导体生产线的化学品输送系统需要在泵出口安装止回阀，防止腐蚀性介质倒流。深圳南艺管业提供国标DN25、DN40两种规格CPVC球心止回阀（PN10压力等级），累计使用15个。产品耐化学腐蚀性能优异，适应强酸强碱环境。球芯与阀座精密配合，反向密封可靠。运行2年未出现渗漏或卡滞，客户对产品的耐腐蚀性能和启闭可靠性高度认可。

案例四：通富微电超纯水输送系统

该企业半导体封装生产线超纯水输送系统的泵出口需要安装止回阀，防止倒流污染。深圳南艺管业提供国标DN20、DN25、DN32三种规格CPVC球心止回阀（PN10压力等级），累计使用18个。全塑料结构杜绝金属离子污染，满足超纯水输送要求。运行2年未出现渗漏，客户对产品的一致性和密封可靠性给予高度评价。

三、工艺展示

模具与注塑成型

深圳南艺管业采用国内领先的海天注塑设备（注射量20多公斤），配合精密国标模具，确保CPVC球心止回阀的阀体流道光滑、球芯与阀座精密配合。球芯采用CPVC材质或EPDM包覆球，滚动顺畅、密封可靠。阀体流道为全通径设计，流体阻力极小。国标法兰密封面平整度及螺栓孔对位精度高，与配套法兰垫片配合密封可靠。模具采用高强度模具钢，产品脱模后无飞边、无缩痕，尺寸一致性好。

密封结构

球芯与阀座采用精密配合设计，关闭时形成环形密封面，密封可靠、泄漏率低。球芯材质可选CPVC、PTFE或EPDM包覆球（不锈钢内核），适配不同介质要求。阀门流道为全通径或近全通径设计，对系统压力损失影响轻微，适合重力流或低压管道系统。

质量检测

公司执行6S车间生产标准，采用全新进口纯料，无尘车间加工。每台止回阀出厂前进行球芯滚动灵活性测试及反向密封性测试，测试压力为1.5倍公称压力，保压30分钟无泄漏方可出厂。通过ISO9001、ISO14001等质量管理体系双向认证，符合GB/T 12236国家标准。

定制能力

公司可承接非标规格、特殊球芯材质、加厚高压等全品类的定制。可按图纸开模生产，3天出方案、7天交付非标件，定制合格率达99.8%，适配各类特殊工况与非标设备配套需求。

四、技术参数

• 执行标准：GB/T 12236（止回阀）

• 规格范围：dn15～dn100（常备库存）；dn15～dn150（定制）

• 结构型式：球心式（自由滚动球体作为阀芯）

• 阀体材质：CPVC全新料

• 球芯材质：CPVC（标配）、PTFE、EPDM包覆球（不锈钢内核）可选

• 阀座密封：CPVC本体密封或EPDM/PTFE嵌入密封圈

• 公称压力：PN10（dn15～dn65）；PN6（dn80～dn100）；可定制PN16加厚高压

• 适用温度：-20℃～95℃（连续使用推荐≤90℃）

• 开启压力：约0.005～0.02MPa（与规格及球芯重量相关）

• 流向要求：必须水平安装（球芯靠重力回落）或垂直流向向上安装

• 连接方式：法兰连接（GB标准）、内螺纹连接（BSPT/NPT）或由令（活接）连接

• 定制能力：可承接非标规格、特殊球芯材质、加厚高压等定制，3天出方案、7天交付
