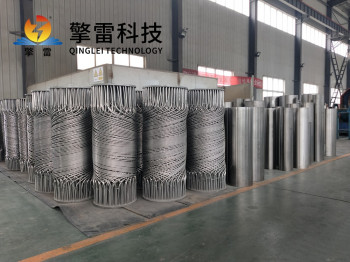

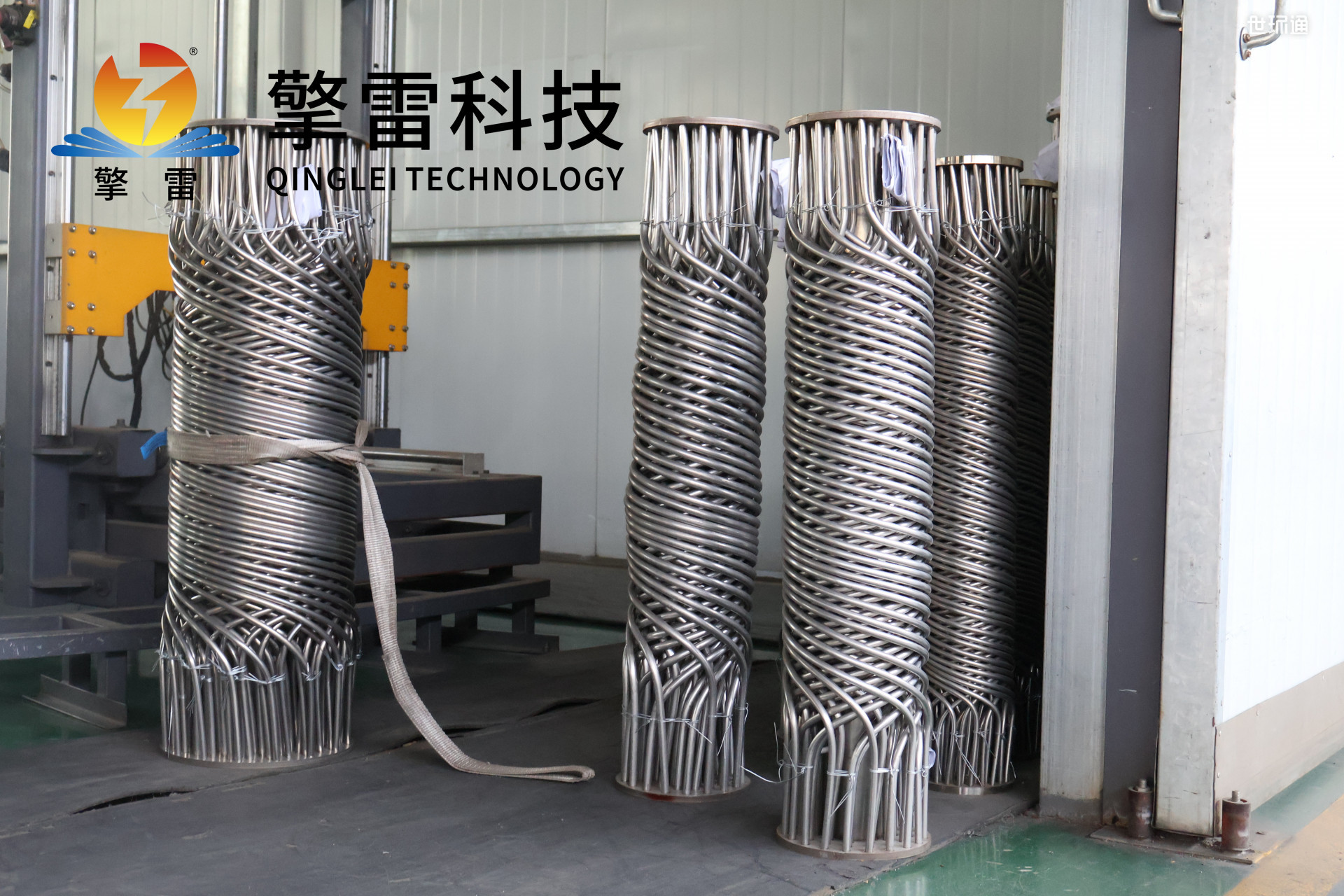

螺旋缠绕板式换热器是螺旋缠绕与板式换热两项技术的创新结合。它将传统板式换热器的板片通过特殊的螺旋缠绕工艺重新构型，在保留板式高效传热特性的同时，引入了螺旋流道的二次流强化效应，成为紧凑高效换热设备中的新锐力量。

结构原理：板式与螺旋的交叉创新

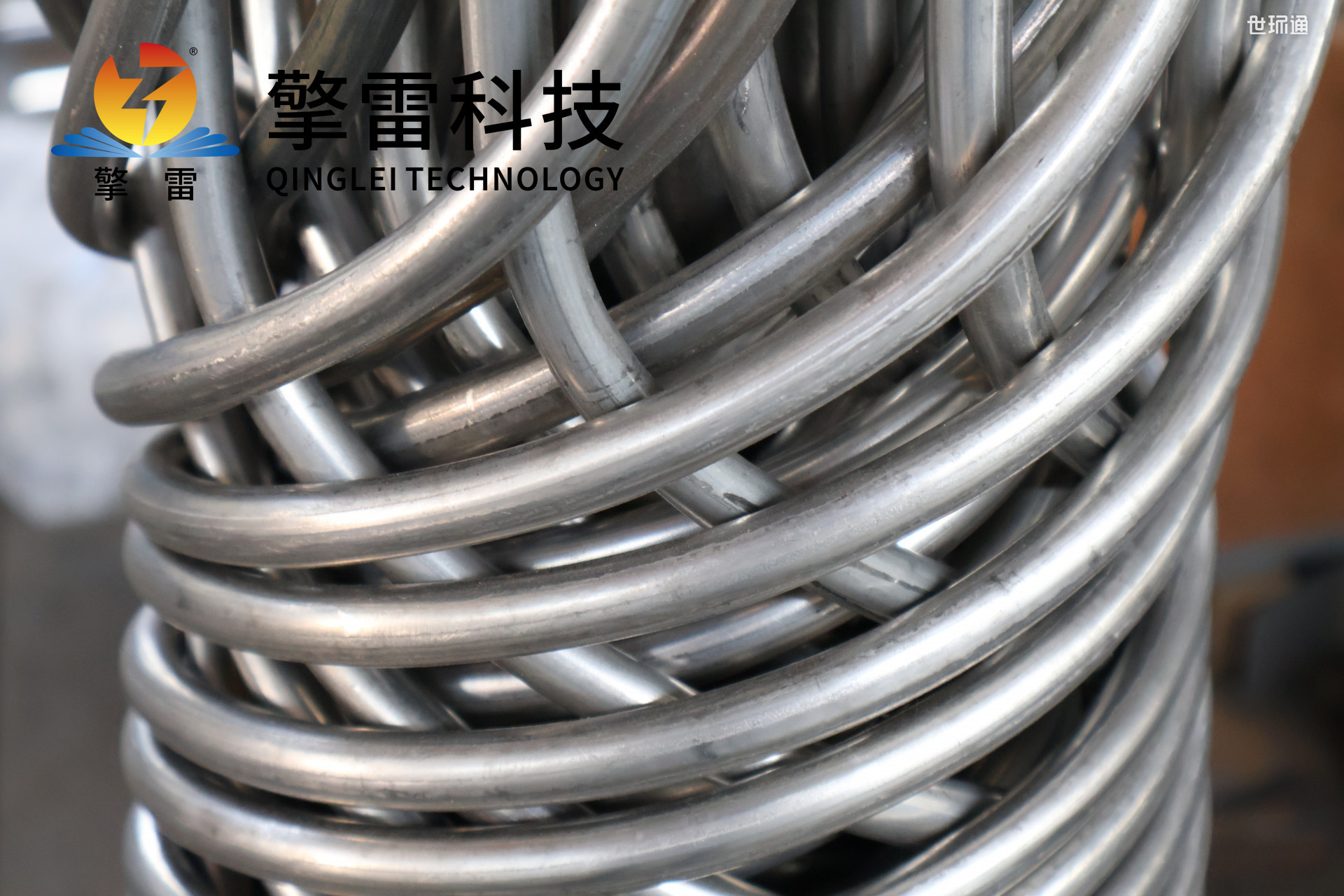

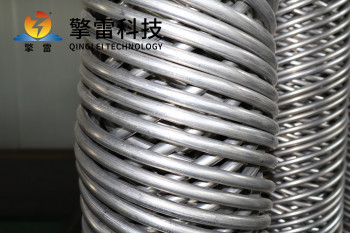

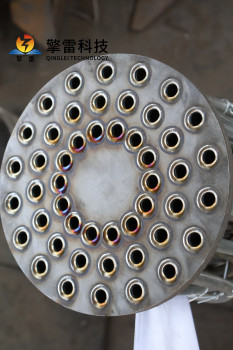

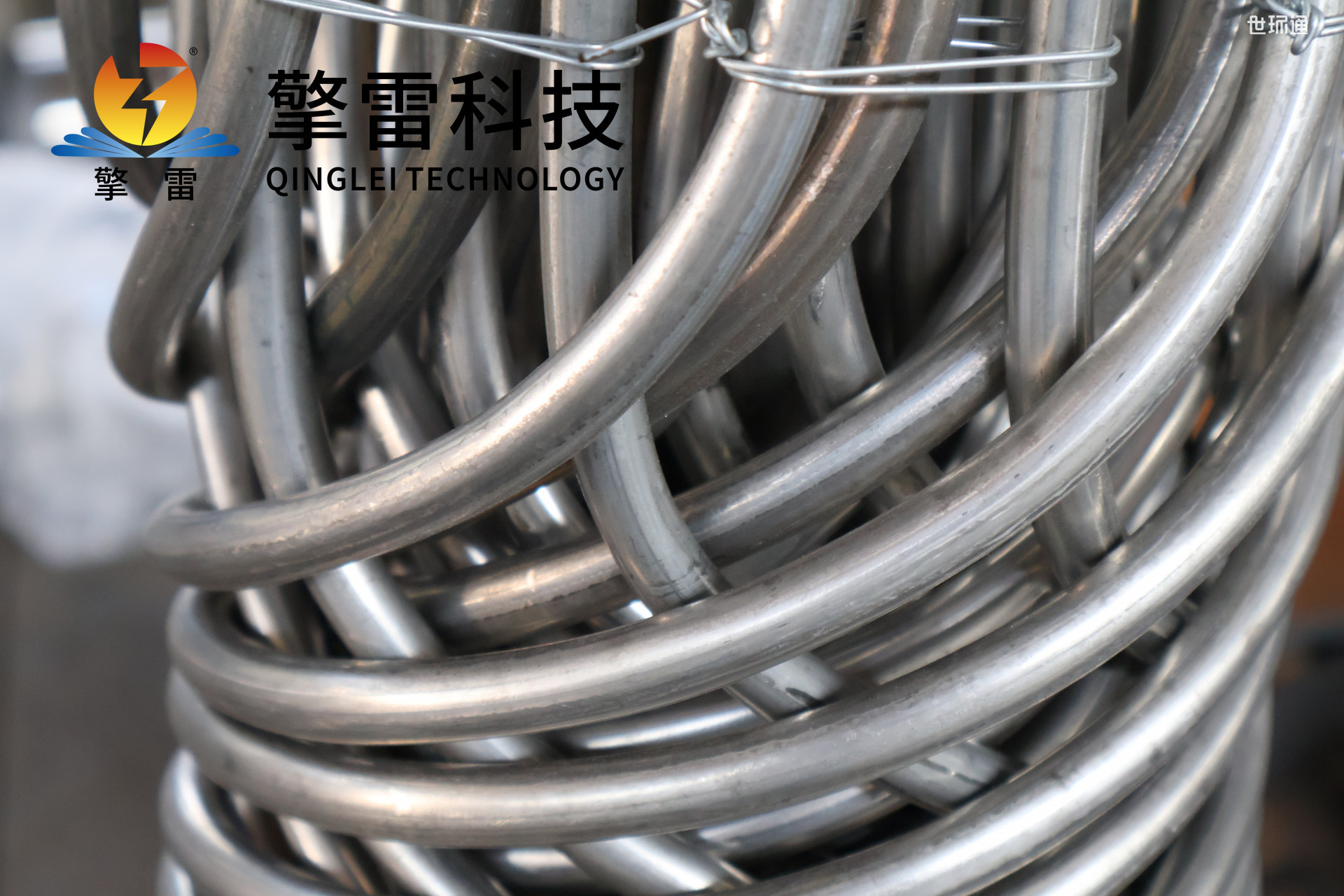

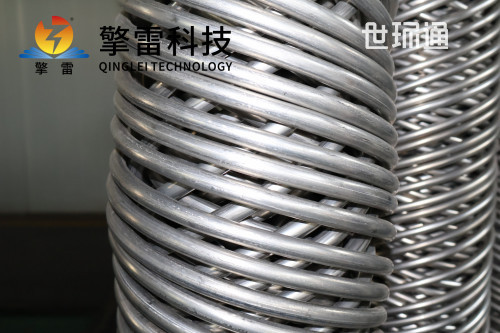

螺旋缠绕板式换热器的核心在于其独特的“板-螺旋”复合结构。它由两条预先压制了波纹或凹凸的金属板带（通常为不锈钢、钛或特殊合金），以同轴螺旋方式交替缠绕形成。两条板带在缠绕过程中，其边缘被焊接密封，形成两条独立且相互缠绕的螺旋形流道，一种流体在中心进入，沿螺旋流道向外流动；另一流体则从外围进入，向内流动，两者呈完全逆流状态。

这种设计的精妙之处在于流体力学与传热的双重优化：

纯逆流与高效对数平均温差：两流体在全长范围内保持严格的逆向流动，可获得对数平均温差，换热效率理论上接近100%。

板式结构的继承：波纹板片本身即能促进湍流、增加刚度并扩大换热面积，单位体积换热面积可达 100-300 m²/m³，是管壳式的2-4倍。

性能优势：紧凑、高效、耐压的集成体现

1. 超高紧凑性

螺旋缠绕结构在极小的圆柱形空间内集成了巨大的换热面积。相比传统管壳式换热器，在相同换热负荷下，其体积可缩小 60%-80%，重量减轻 30%-50%，是船舶、移动平台、模块化工厂等空间敏感场合的理想选择。

2. 卓越的传热效率

得益于螺旋流道与波纹表面的双重扰动，其传热系数通常在 3500-6000 W/(m²·K) 范围内，尤其适用于小温差（可低至1-2℃）换热，是余热回收、地热利用、热泵系统的理想选择。

3. 良好的耐压与自清洗能力

由于其全焊接结构和均匀的螺旋体，无垫片密封困扰，设计压力可达 6.0 MPa 甚至更高，适用于中高压工况。流体在流道内的高速螺旋流动（通常>1 m/s）具有自冲刷作用，显著降低结垢倾向，在含微颗粒的介质中表现优异。
