螺旋缠绕换热器是一种通过将换热管或板带以螺旋方式缠绕形成独特流道的高效紧凑型换热设备。它融合了结构力学、流体力学与传热学的综合优势，打破了传统管壳式与板式换热器的设计边界，在航空航天、能源化工、高端制造等对效率与空间有严苛要求的领域展现出卓越性能。

结构创新：三维螺旋流道的传热革命

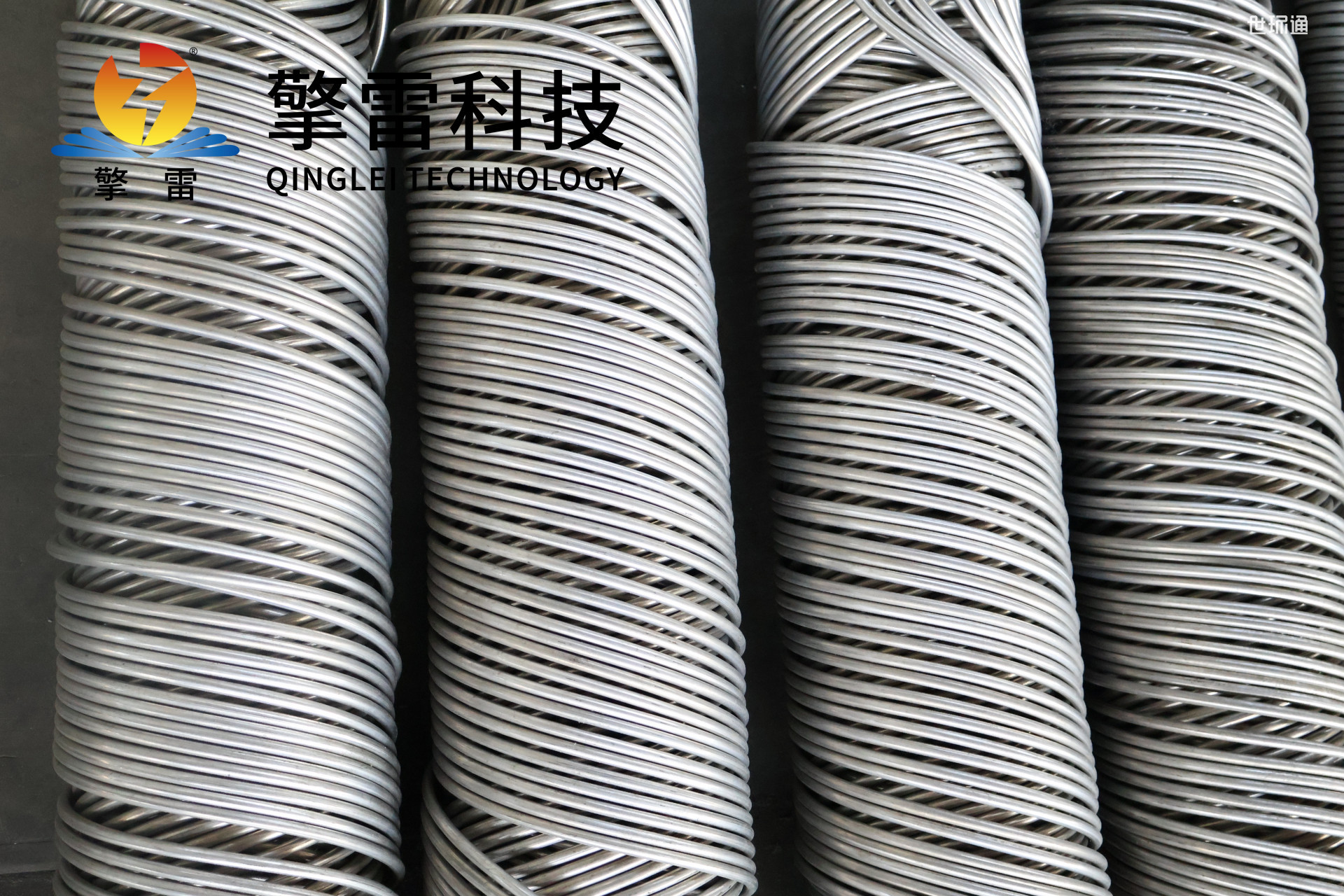

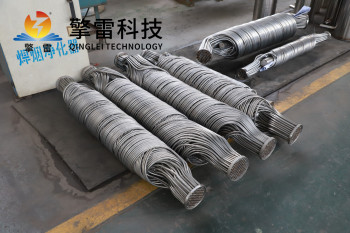

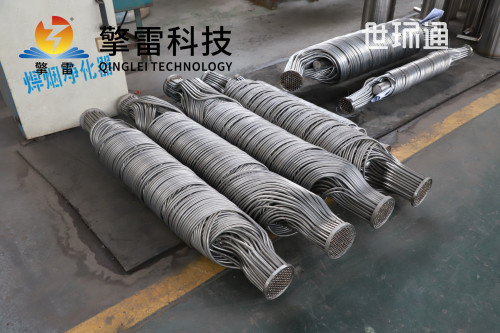

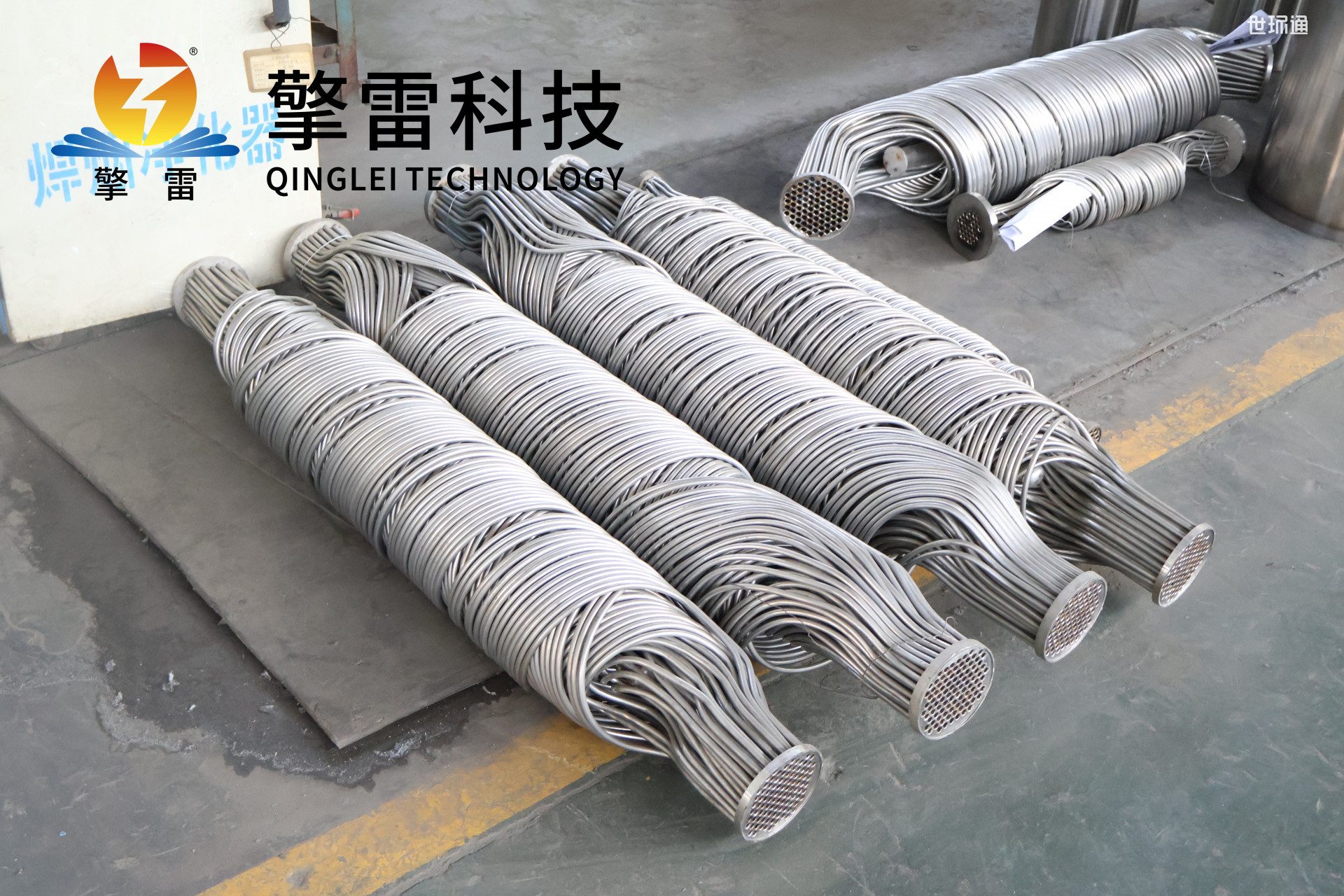

螺旋缠绕换热器的核心在于其独特的缠绕结构。通常由两根或多根金属管（或预先成型的金属板带）以同轴螺旋方式相互缠绕，管与管（或板与板）的接触点通过焊接或特殊工艺连接，形成两条独立且相互交织的螺旋流道。两种流体分别从中心和外缘进入，在螺旋通道内以纯逆流方式流动，最终从相反方向流出。

这种三维螺旋结构带来了多重物理优势：

二次流强化传热：流体在螺旋通道内流动时，受离心力作用产生垂直于主流方向的二次环流（迪安涡），持续破坏管壁的热边界层，显著强化了传热过程。实验表明，在相同流速下，其传热系数可比传统直管提高50%-300%。

高紧凑性：通过螺旋缠绕，在单位体积内可布置更长的流道。其单位体积换热面积可达100-500 m²/m³，体积通常仅为同等换热能力管壳式换热器的1/3至1/5。

纯逆流与高热效率：两种流体在全长范围内保持严格的逆向流动，可获得对数平均温差，热效率理论值接近100%，尤其适合小温差换热。

核心应用场景

航空航天与尖端装备：在空间与重量受限的飞机环境控制系统、航天器热管理系统中，其高紧凑比和轻量化特性无可替代。

液化天然气与深冷工艺：在LNG液化、空分装置中，用于主低温换热器，实现-160℃以下流体的高效换热，温差可小至1-3℃。

化工与能源集成：在合成氨、甲醇等大型化工装置中，作为关键工艺换热器，实现多股流体的复杂热量匹配，提升能效。

余热深度回收：在钢铁、水泥等行业，回收200℃以下的低温烟气或废水余热，将排烟温度降至露点以下，回收水蒸气潜热，节能潜力巨大。
