螺旋管缠绕式换热器是缠绕式换热器家族中的重要分支，其核心特征在于将一根或多根长换热管以螺旋路径缠绕在中心筒或芯轴上。这种设计将管式换热器的承压可靠性与螺旋流道的高效传热特性巧妙结合，在化工、制冷、能源等领域实现了结构紧凑性、传热效率与运行可靠性的综合突破。

结构原理：螺旋几何的空间重构

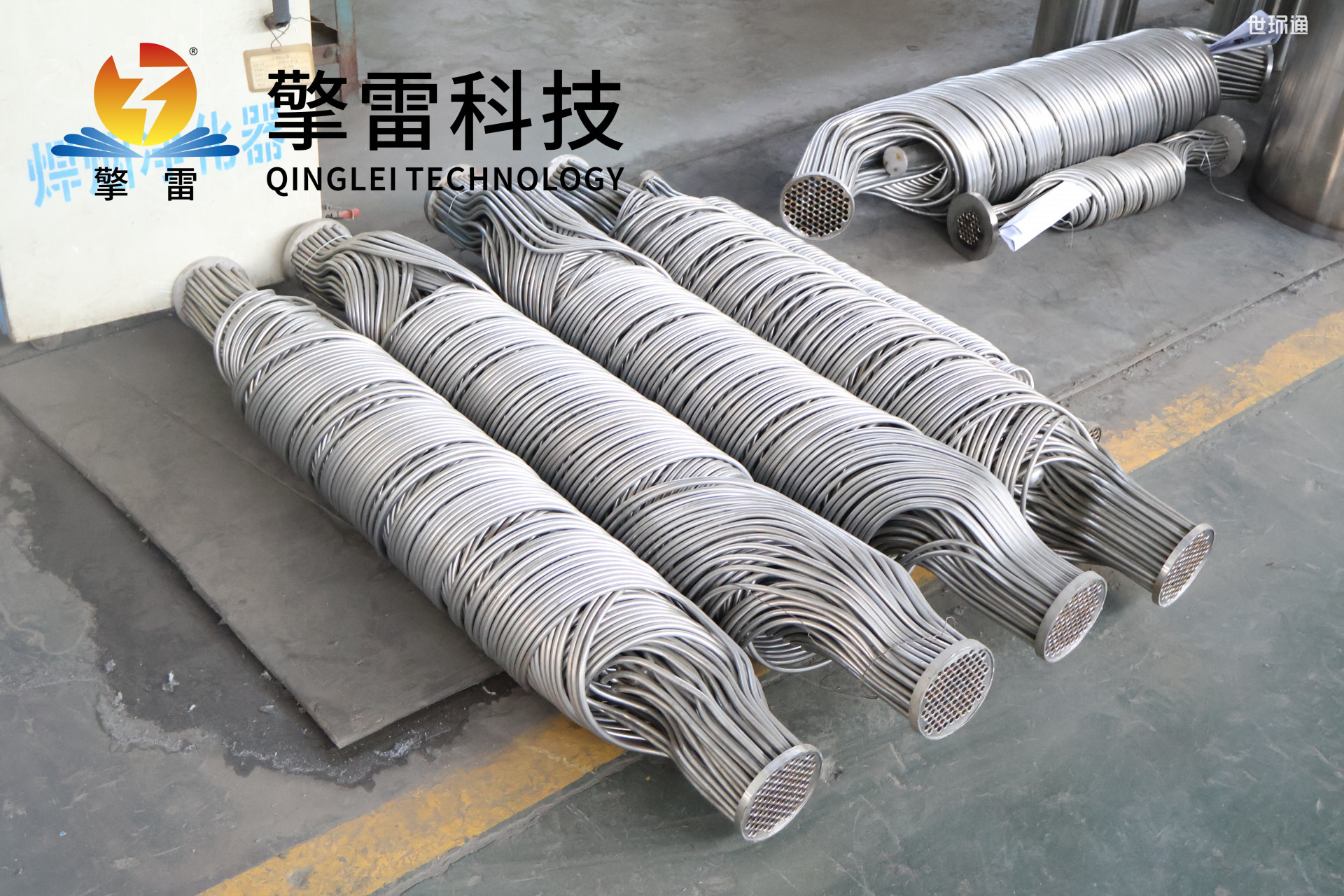

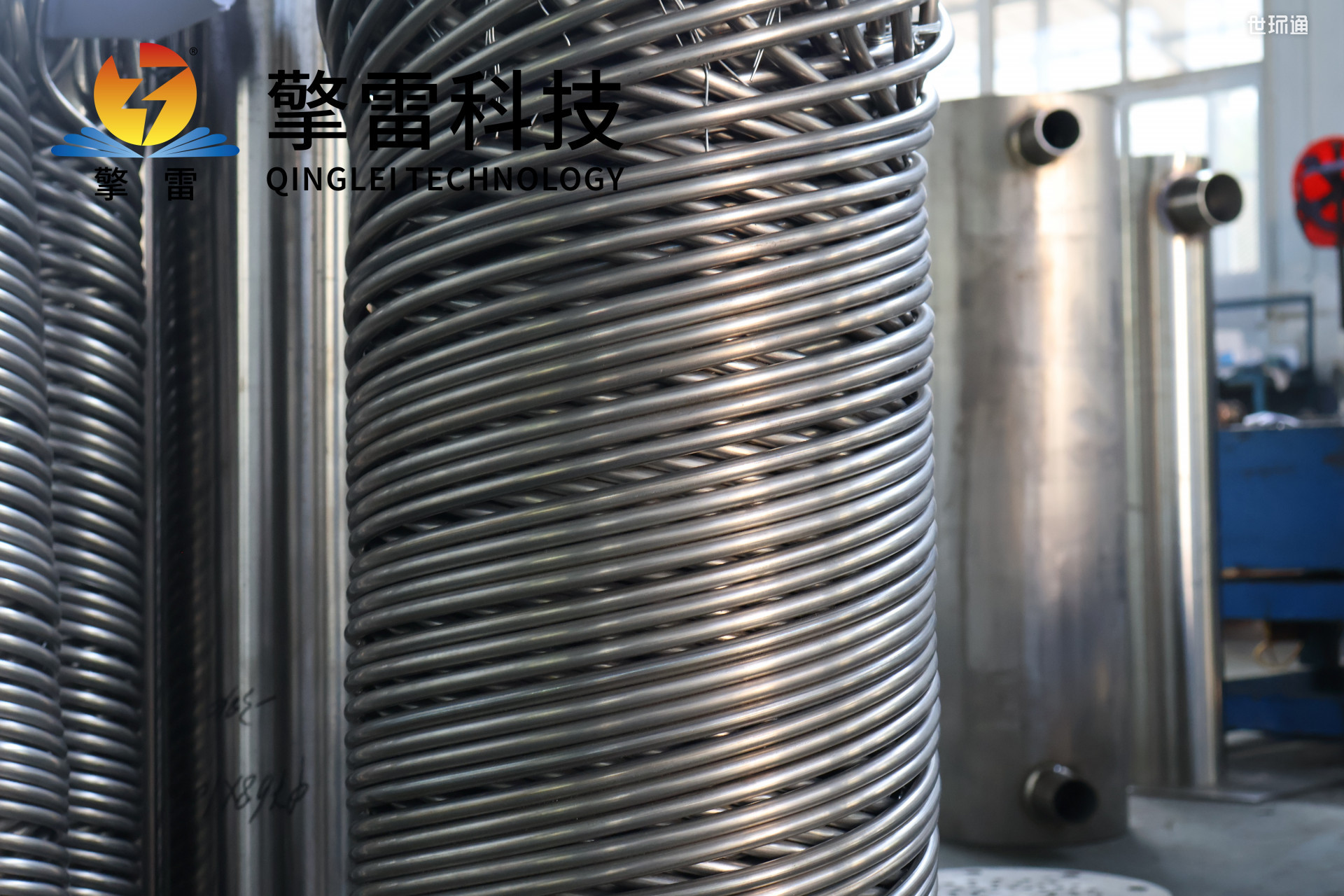

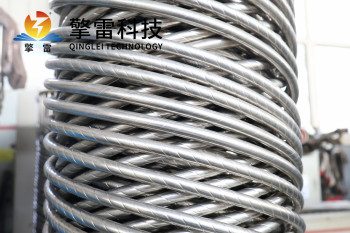

螺旋管缠绕式换热器的典型结构是将单根或多根直管（材质可为碳钢、不锈钢、铜、钛等）通过专用缠绕设备，在圆柱形芯轴上沿轴向分层、同向或反向缠绕。相邻管层之间通过定距件（如隔条、波纹带）或点焊方式保持精确间距，形成规则的螺旋管束。最终，管束被整体装入一个圆筒形外壳中，构成完整的“管壳式”换热器。

与常规列管式换热器相比，其结构设计的革命性在于：

流道的三维螺旋化：换热管内流体被迫沿三维螺旋路径流动，在离心力作用下产生强烈的二次流（Dean涡），有效破坏热边界层，即使雷诺数较低也能诱发湍流，传热效率显著提升。

结构的紧凑化：通过紧密缠绕，能在单位体积内布置更长的管道。例如，一台直径1米的设备内可容纳单管长度超过1000米的螺旋管，单位体积换热面积可达普通管壳式的2-3倍。

核心性能优势

1. 高效传热与低压降的平衡

螺旋管内的二次流显著强化了传热，其总传热系数通常比相同流速下的直管高出30%-100%。同时，由于螺旋管曲率半径经过优化，其流动阻力（压降）的增加远低于传热强化的幅度，实现了高效与低能耗的平衡，特别适用于泵送功率受限的场合。

2. 卓越的抗振与抗结垢能力

螺旋结构为管束提供了多点支撑，整体刚性增强，能有效抑制流体诱导振动。管内较高的湍流度（通常维持流速>1.5m/s）对管壁产生持续的冲刷作用，显著减缓了颗粒沉积和污垢的形成，在冷却水、海水、油浆等易结垢介质中表现优异。

3. 高可靠性及广泛的适应性

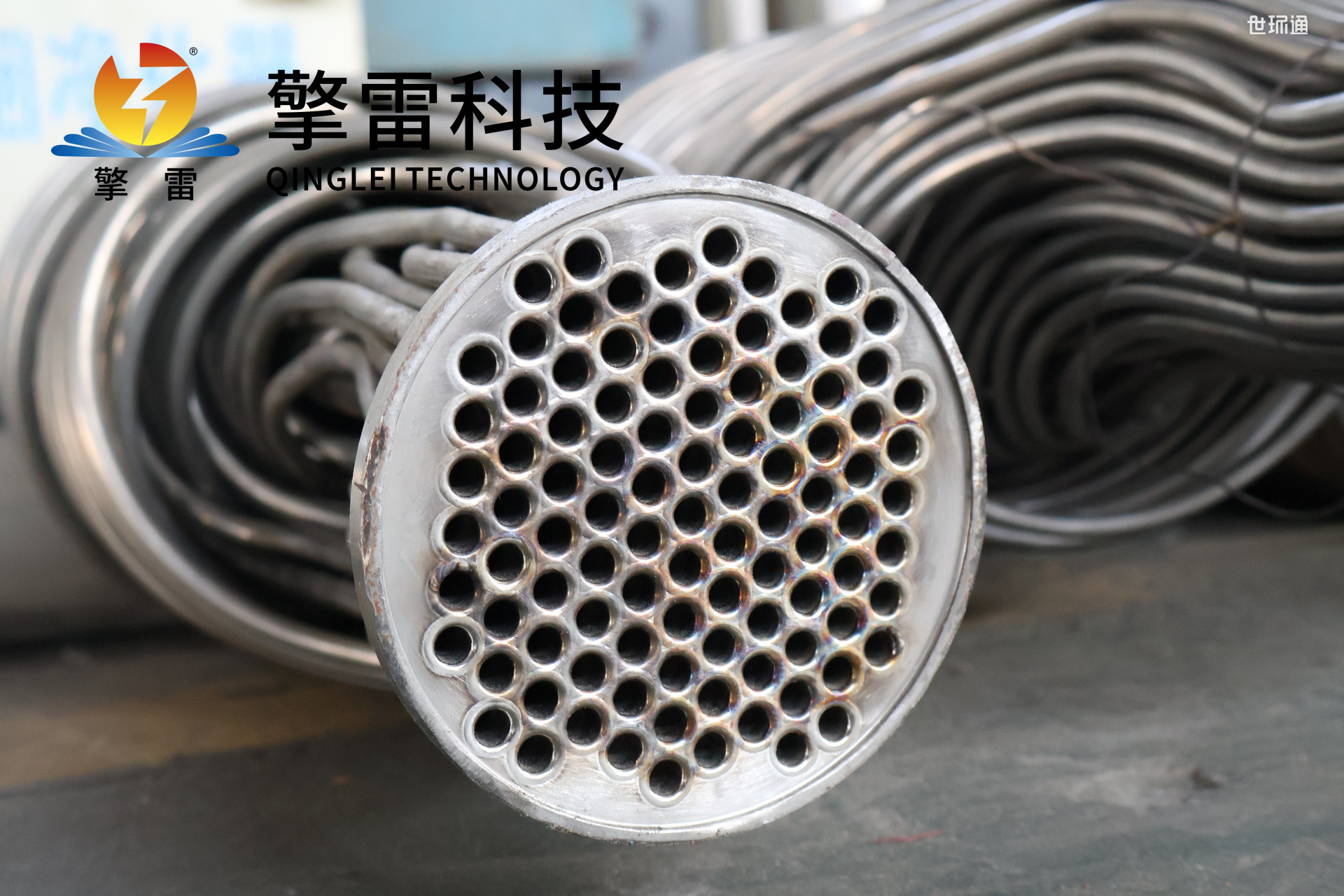

螺旋管与管板通常采用强度焊+贴胀的连接方式，密封可靠。其管壳式结构继承了承压能力强的优点，设计压力可达10MPa以上，适用于高压工况。通过更换管材（如钛、哈氏合金），可轻松应对强腐蚀性介质。
