在众多类型的管壳式换热器中，单程列管式换热器因其结构简洁、性能可靠、适应性广而成为工业应用中最基础、最常见的型号之一。它以清晰的热力路径和高效的管壳结构，在石油、化工、暖通等领域中承担着大量的加热、冷却和冷凝任务。

结构特点：简洁明晰的设计逻辑

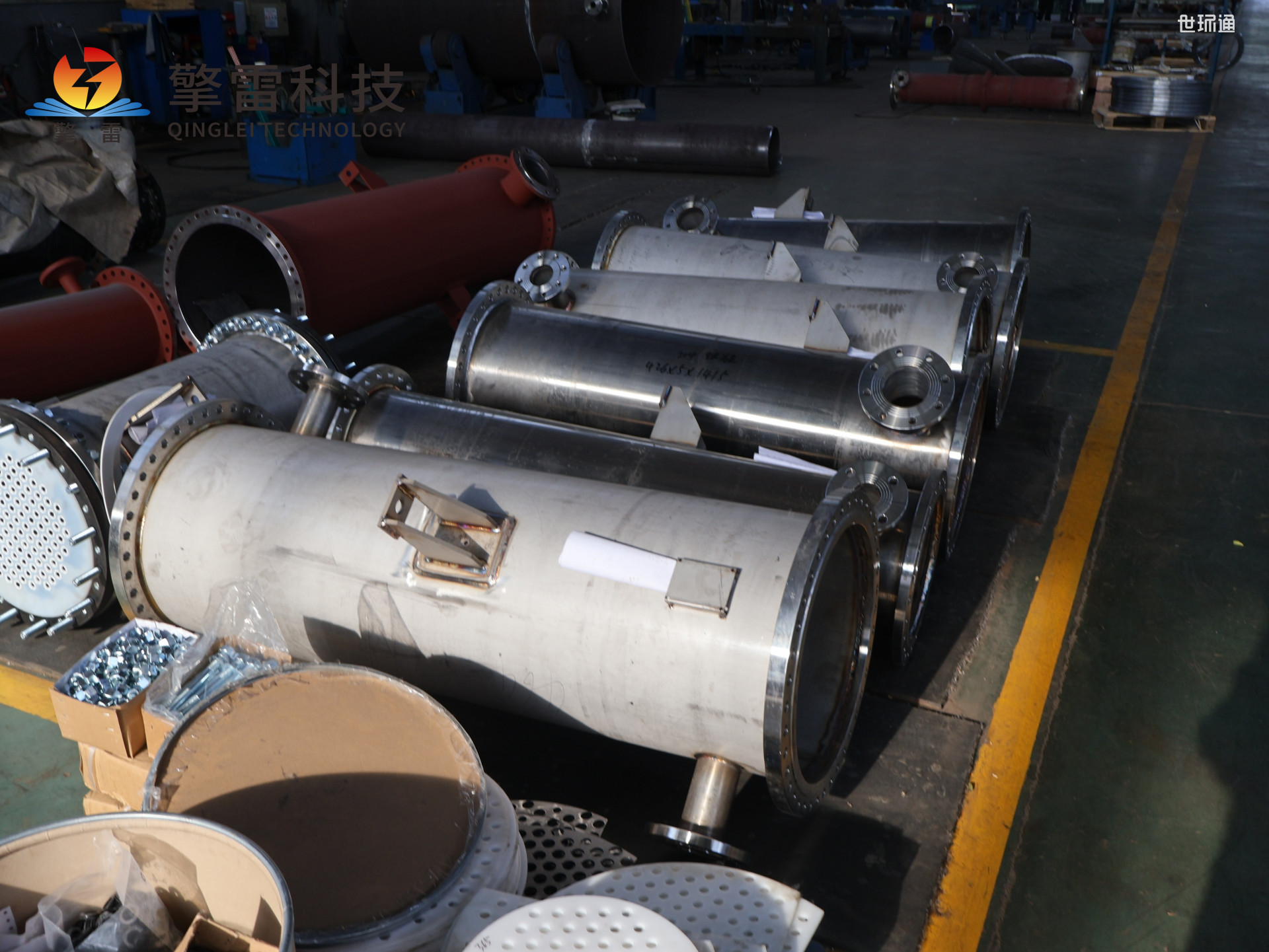

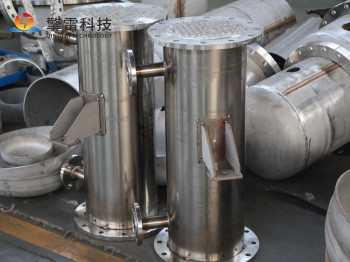

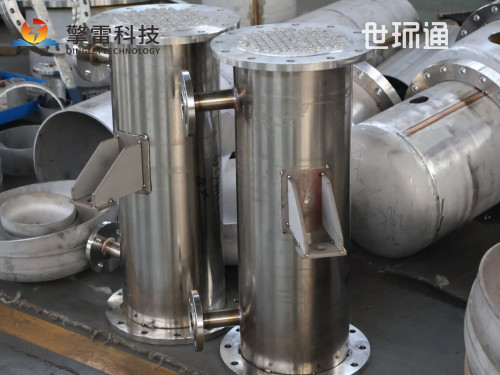

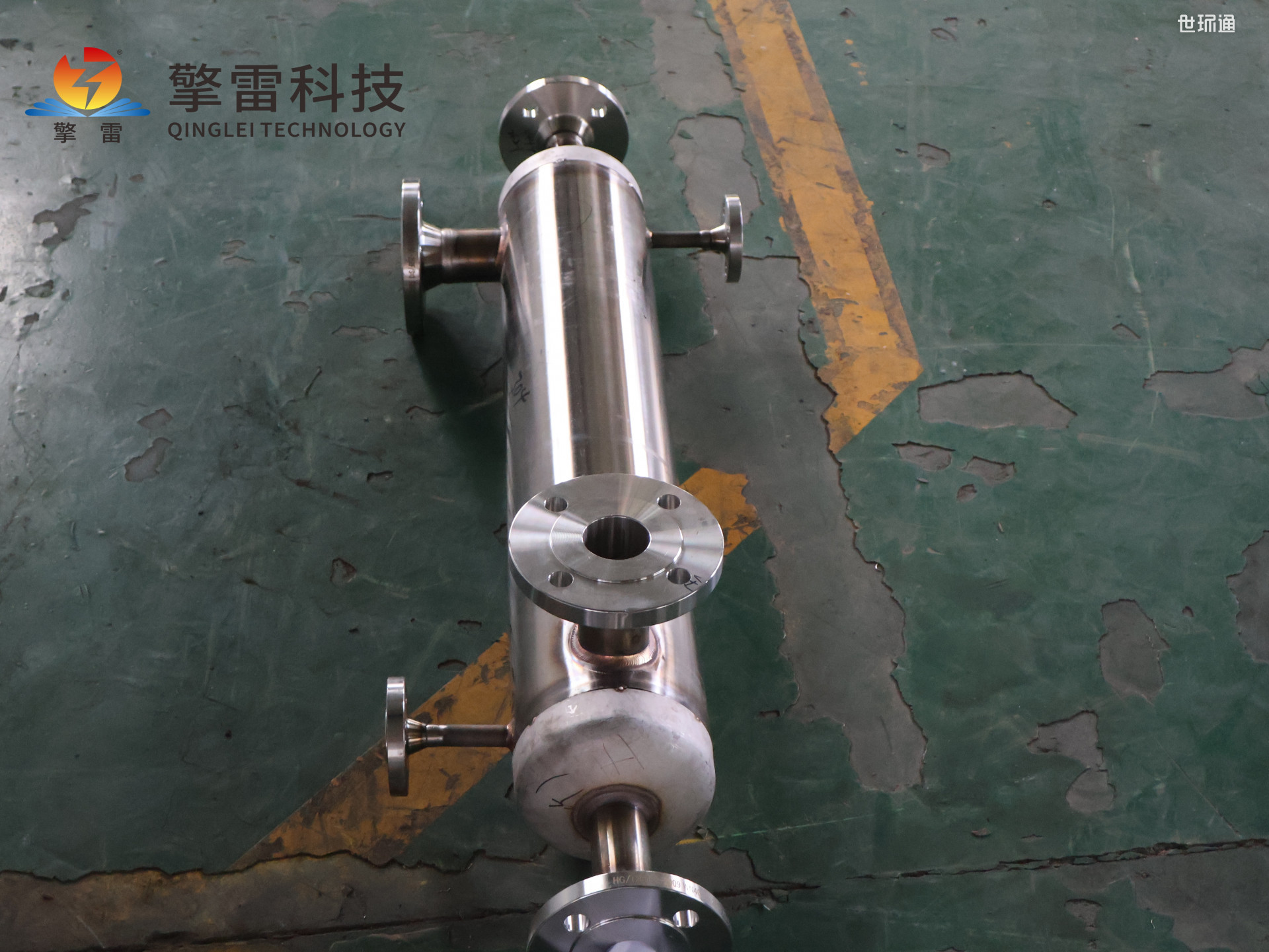

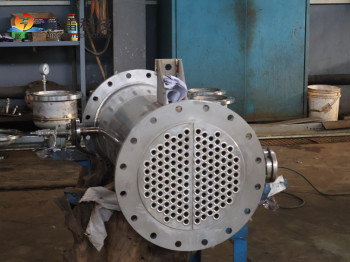

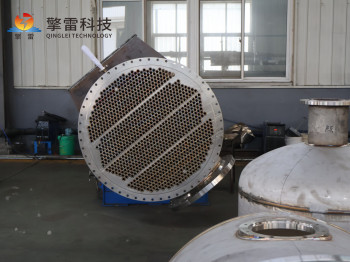

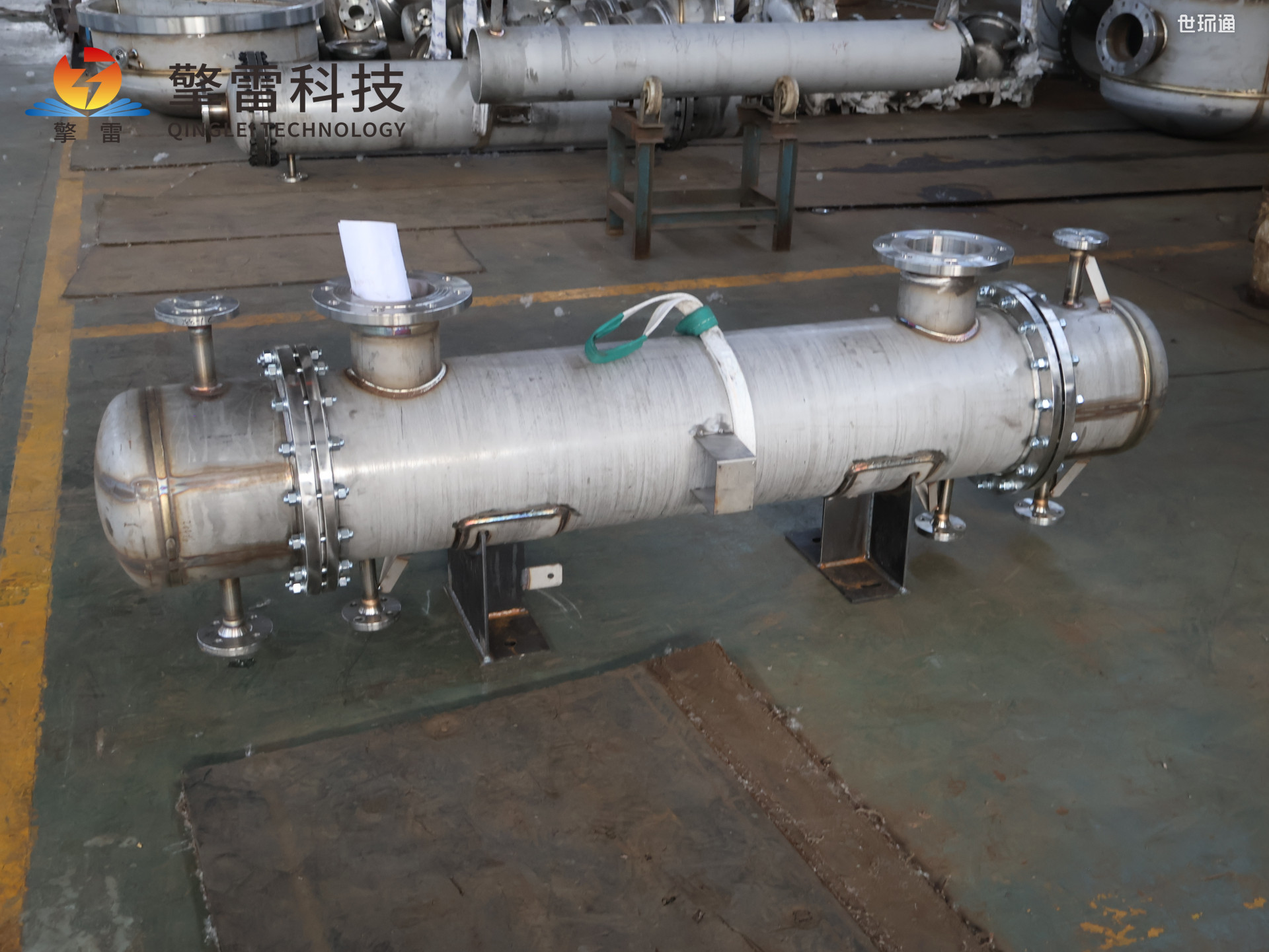

“单程”指的是管程和壳程的流体均只流经换热器一次，无折返流动。其典型结构包括：固定管板、壳体、直管管束、折流板（或支撑板）和进出口管箱。管束通常通过胀接或焊接固定在两端的管板上，壳体内装有若干折流板，以引导壳程流体横向冲刷管束，增强湍流和传热。

这种设计的核心优点在于流程简单、压降较低、易于制造和维护。其热力设计计算相对直接，对数平均温差（LMTD）的计算基于纯逆流或纯并流，工况易于分析和预测。然而，固定管板结构也使其热膨胀补偿能力有限，通常适用于管、壳程温差小于50℃的工况，或需在壳体上加设膨胀节以吸收较大温差应力。

核心应用场景

单程列管式换热器凭借其可靠的性能和较低的成本，在以下场景中发挥着重要作用：

工艺流体的加热与冷却：在石油化工中，用于原料油预热、反应产物冷却等。其结构可靠，能适应一定的压力和温度波动。

蒸汽冷凝与液体沸腾：作为冷凝器，蒸汽在壳程冷凝，冷却水在管程流动，结构简单高效。作为再沸器，壳程沸腾，管程用蒸汽或热油加热，应用广泛。

设计、制造与选型考量

防振与防垢：合理设计折流板间距和缺口，避免管束发生流体诱导振动。对于易结垢流体，可适当提高流速，或设计便于机械清洗的管箱（如可拆卸封头）。

制造工艺：管板钻孔精度、管头胀接或焊接质量是保证设备密封性和寿命的关键。先进的数控钻床和自动焊接设备是质量保障的基础。

在高效化进程中的角色

尽管结构经典，但单程列管式换热器并未停止进化。高效传热管（如波纹管、翅片管、螺旋槽管）的采用，使其在相同体积下传热能力大幅提升。先进的制造与检测技术（如有限元分析、自动焊、相控阵超声检测）进一步提高了其可靠性和使用寿命。
