管壳式列管换热器是工业领域应用最广泛、历史最悠久的换热设备之一。自20世纪初实现标准化以来，其经典的“管-壳”结构历经百年演化，凭借结构坚固、适应性强、易于制造与维护等核心优势，在化工、石油、电力、制药、暖通等几乎所有工业部门的热能交换场景中，始终扮演着不可替代的基础角色，被誉为工业换热领域的“常青树”与“万能工具”。

结构演进：从固定管板到多样构型

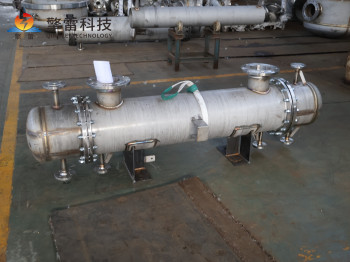

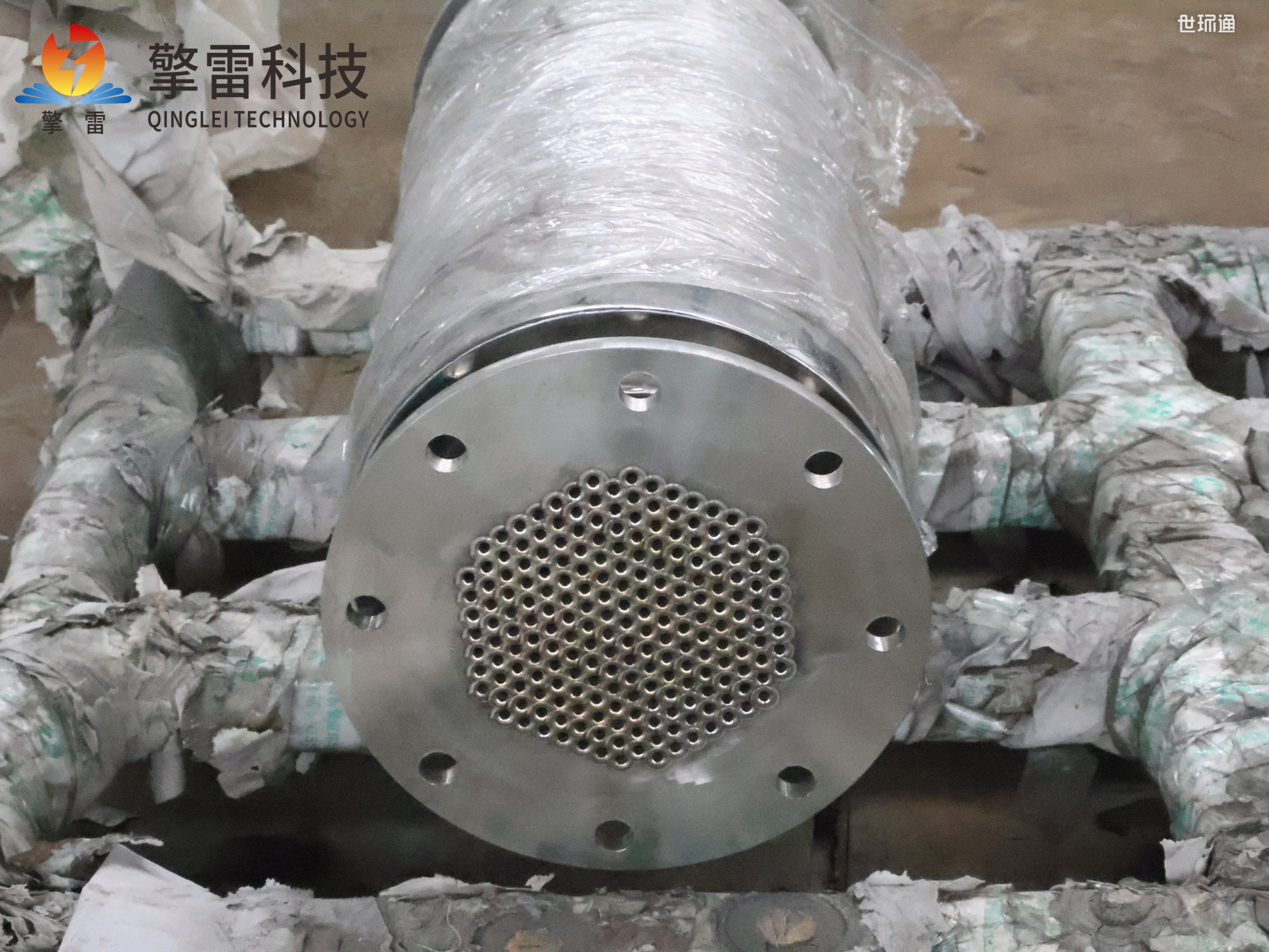

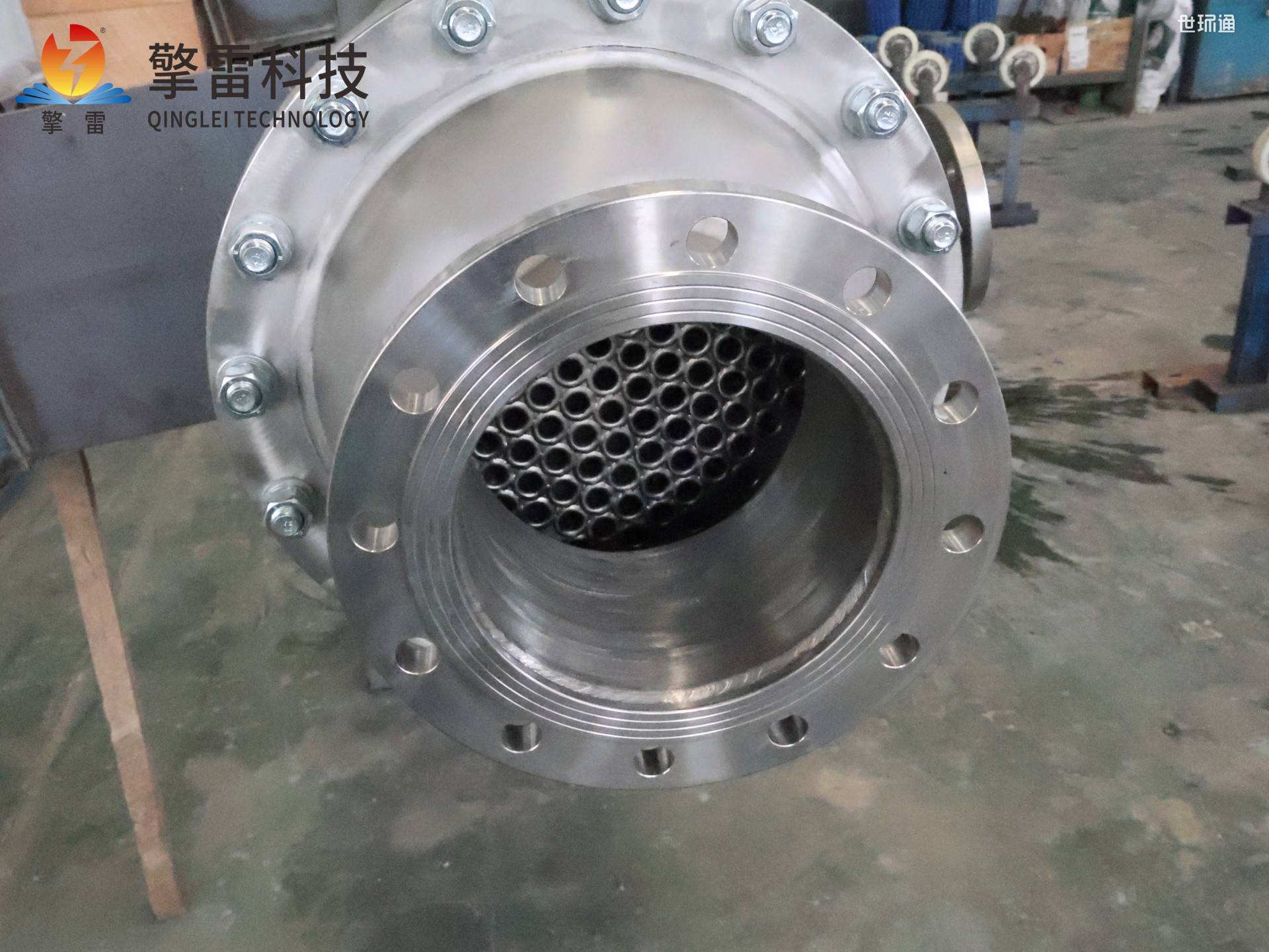

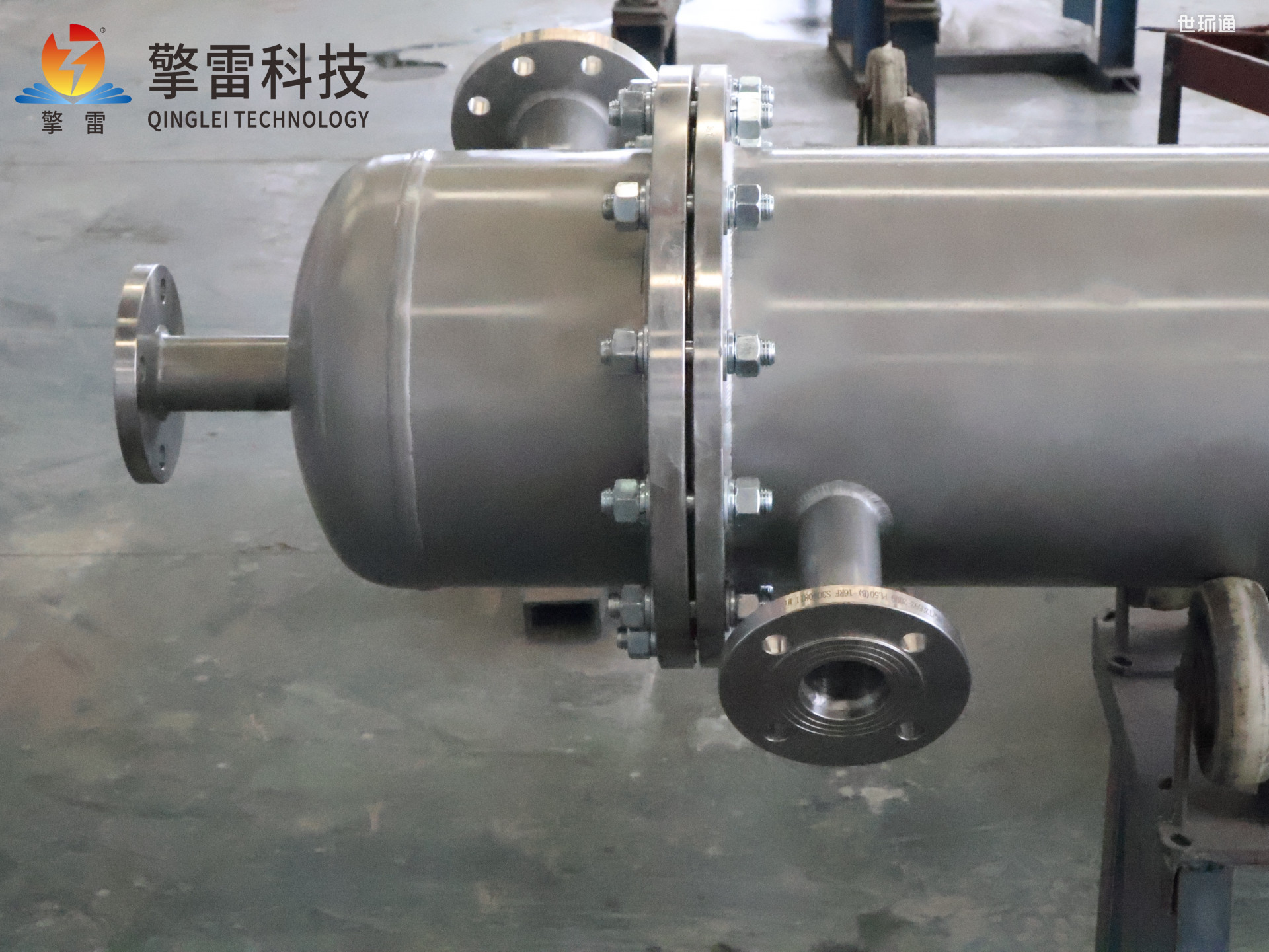

标准管壳式列管换热器主要由筒体（壳体）、管束、管板、封头（管箱）和折流板等核心部件构成。其核心设计理念清晰：一种流体在管内流动（管程），另一种流体在管外、壳内流动（壳程），通过管壁进行热量交换。为应对不同压力、温度、介质和温差工况，其结构发展出三大经典构型：

固定管板式：结构最简单，成本最低，管板与壳体焊接固定。但管、壳程间温差需小于50℃，否则需在壳体上加设膨胀节以补偿热应力。适用于壳程介质清洁、不易结垢的工况。

浮头式：一端管板固定，另一端管板及相关结构可在壳体内自由浮动，彻底解决了热膨胀问题，适用于大温差工况，且管束可从壳体内抽出，便于清洗和维修，应用最为广泛。

核心优势：可靠、灵活、经济的综合体现

1. 卓越的可靠性与承压能力

其坚固的圆筒形壳体和规律的管束排列，使其能够承受很高的设计压力（可达30MPa以上）和温度（-200℃至+600℃以上）。成熟的设计规范和制造工艺，确保了其在苛刻工业环境下的长期安全运行。

2. 广泛的结构与材料适应性

通过改变管子规格（直径、壁厚、长度）、排列方式（正三角、转角正方）、折流板形式（单弓、双弓、三弓、圆盘-圆环形）和材料（碳钢、不锈钢、双相钢、钛、铜镍合金、哈氏合金等），几乎可以匹配任何已知的工艺条件、介质特性和换热要求。

3. 高效传热与良好的可维护性

折流板强制壳程流体横向冲刷管束，显著提高壳程传热系数。管束（特别是浮头式和U型管式）的可抽出设计，使得机械清洗、检查和单管更换成为可能，大大延长了设备使用寿命，降低了全生命周期成本。
