螺旋螺纹缠绕式换热器是一种在高效紧凑型换热器领域融合了两种经典强化传热机制的高端设备。它通过将带有内螺纹（或外螺纹）的换热管，以螺旋路径进行缠绕，实现了“螺纹内扰”与“螺旋外导”的双重强化效应，在深冷、化工、能源等对换热效率和空间有极限要求的领域，代表着当前工业强化传热技术的先进水平。

结构原理：双重螺旋的协同强化

该设备的创新性源于在宏观与微观两个尺度上对流动进行优化控制，实现了“1+1>2”的协同强化效果：

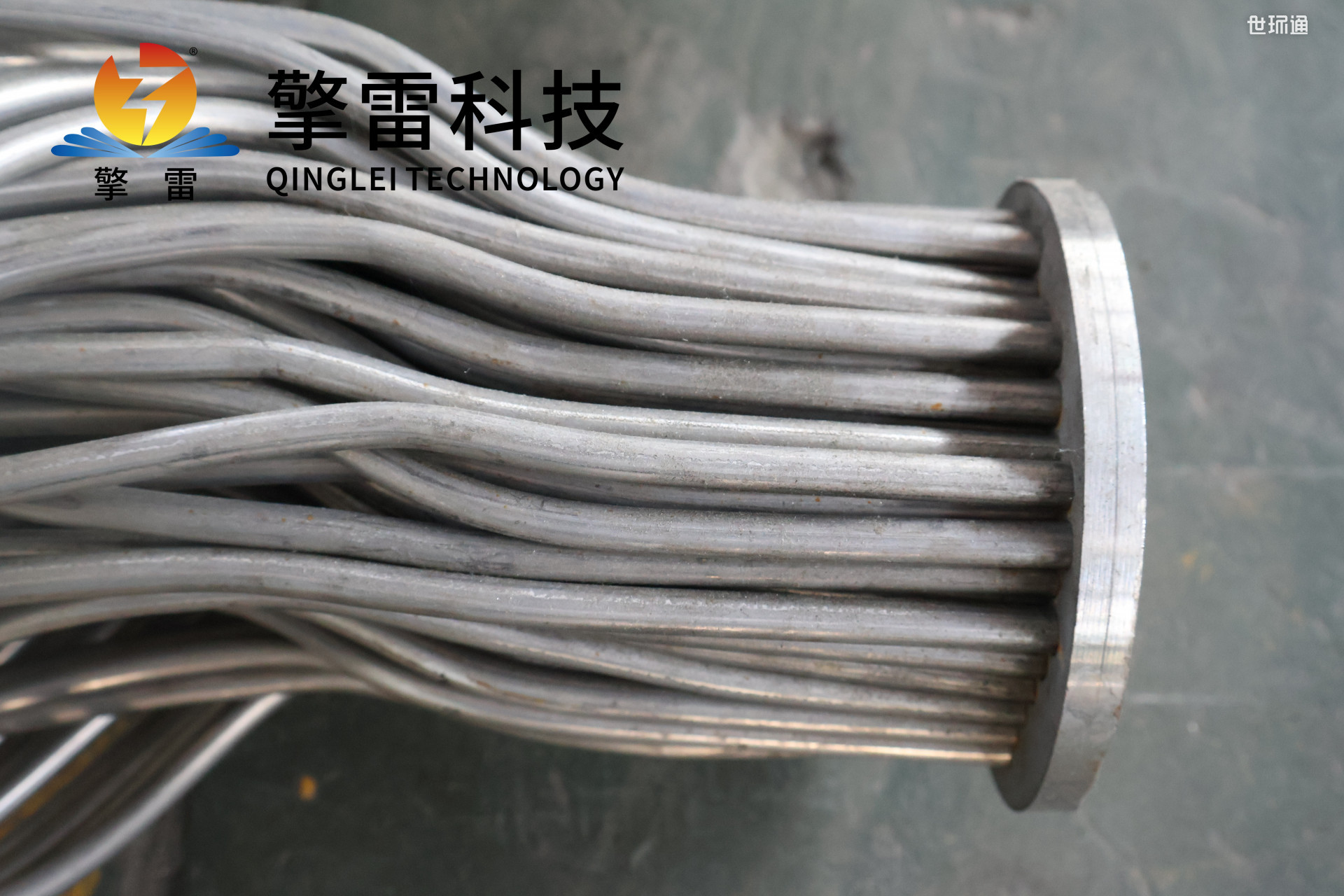

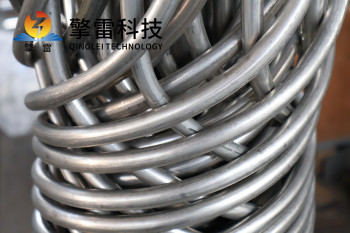

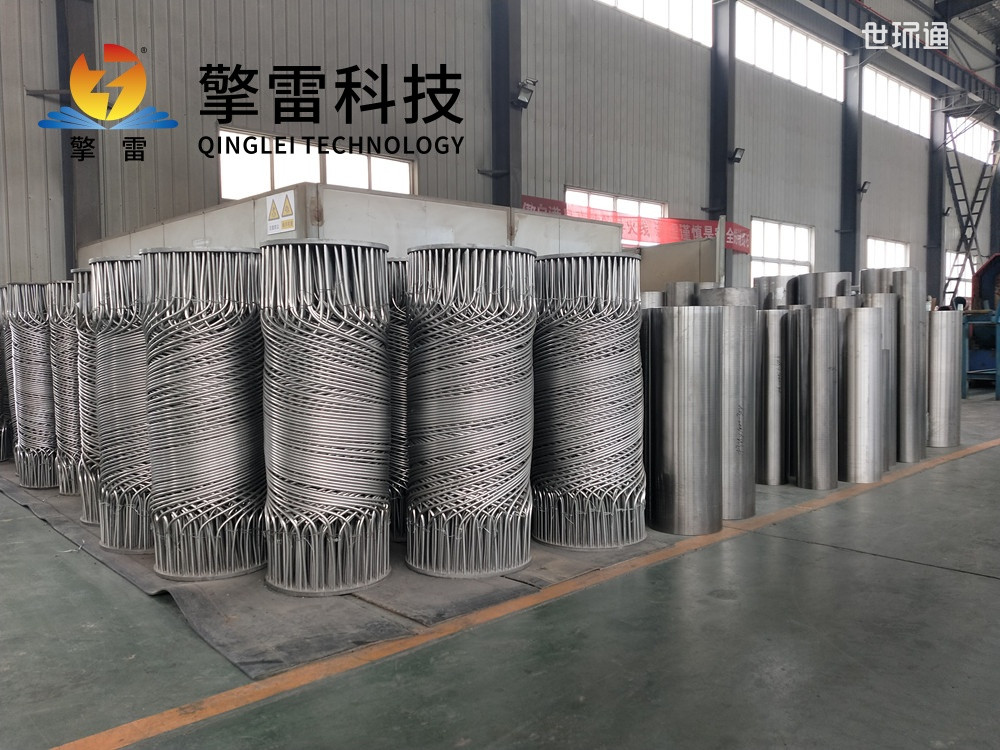

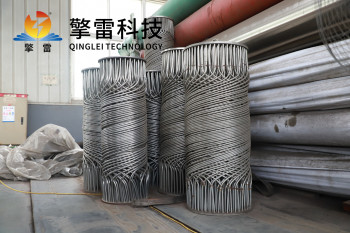

宏观螺旋缠绕：多根细长换热管在芯轴上沿轴向、以特定的螺旋升角进行分层缠绕。这种布局形成了三维螺旋流道，迫使流体在宏观上沿曲线运动。流体在离心力作用下，会产生垂直于主流方向的二次环流，持续冲刷管壁，破坏热边界层，显著提升了壳程（或管外空间）的传热效率。

微观螺纹内肋：换热管的内壁并非光滑，而是加工有精密的螺纹槽道（如锯齿形、梯形、矩形螺纹）。当流体在管内流动时，螺纹结构能有效诱导产生纵向涡流，增强近壁面湍流度。同时，螺纹内肋扩展了管内传热面积，通常可比光管增加15%-40%。

这种“外螺旋诱导离心扰动，内螺纹激发轴向涡旋”的组合，从流道的几何根源上，同时对管内外两侧的流动边界层进行破坏，实现了全流道的高效湍流传热。

核心应用领域

液化天然气：是大型LNG工厂多股流绕管式主低温换热器的核心技术形态，用于混合制冷剂的冷却与液化，是实现-162℃超低温高效换热的关键。

大型化工与炼油：用于合成氨、甲醇、乙烯等装置的工艺气加热/冷却、余热回收，是流程能效提升的核心设备。

氢能储运与航天：在液氢储运、火箭发动机预冷等极端低温领域，其高效紧凑的特性不可替代。

紧凑型能源站：用于区域供热/供冷的能源中心，在有限空间内实现换热量。
