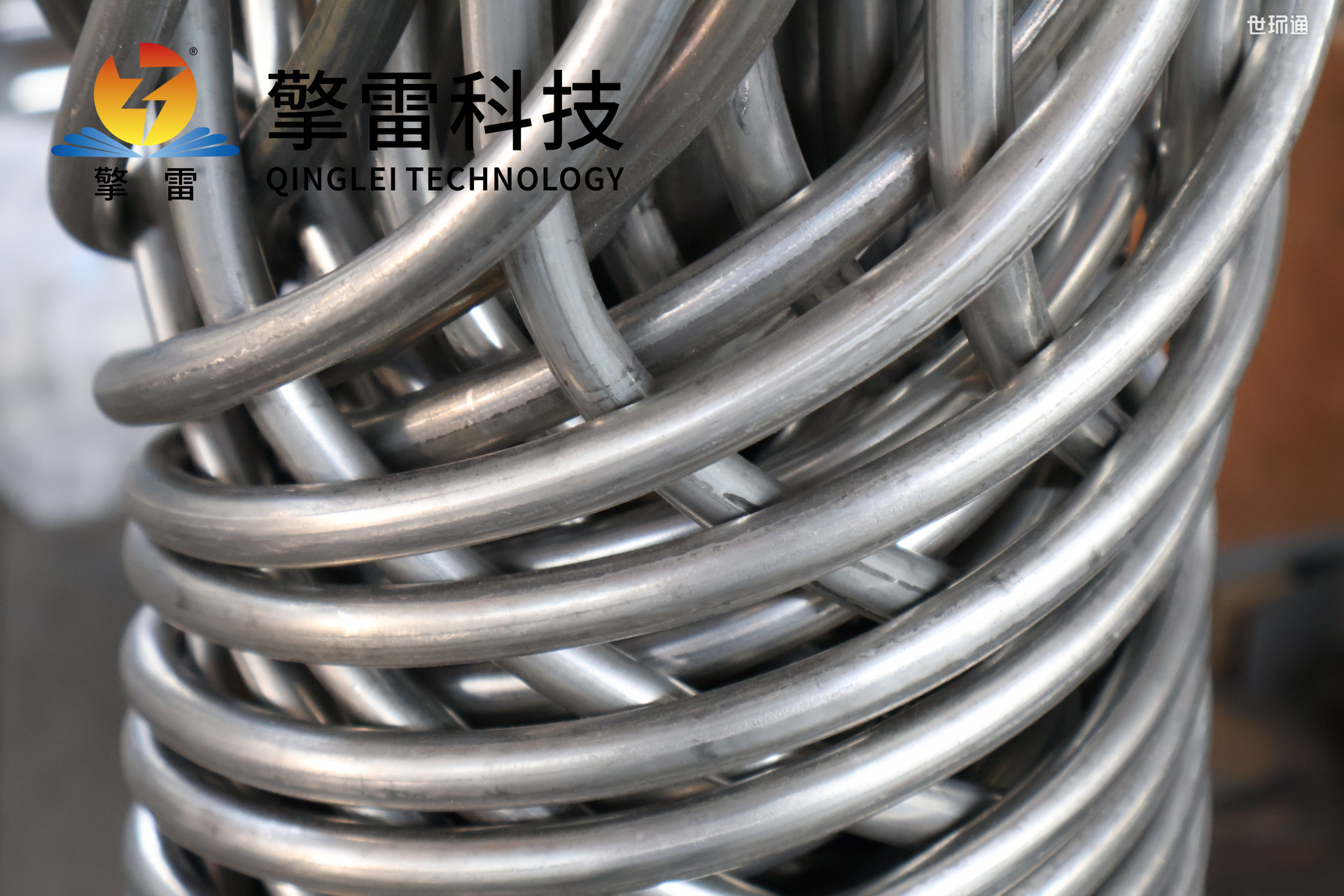

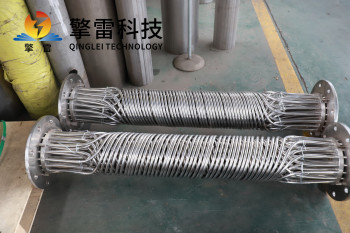

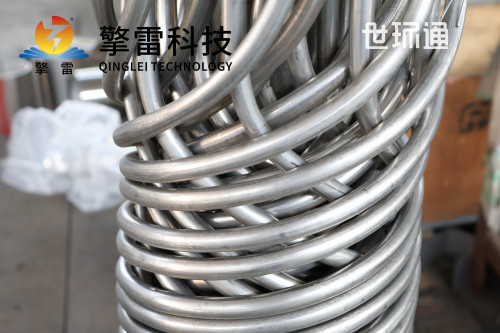

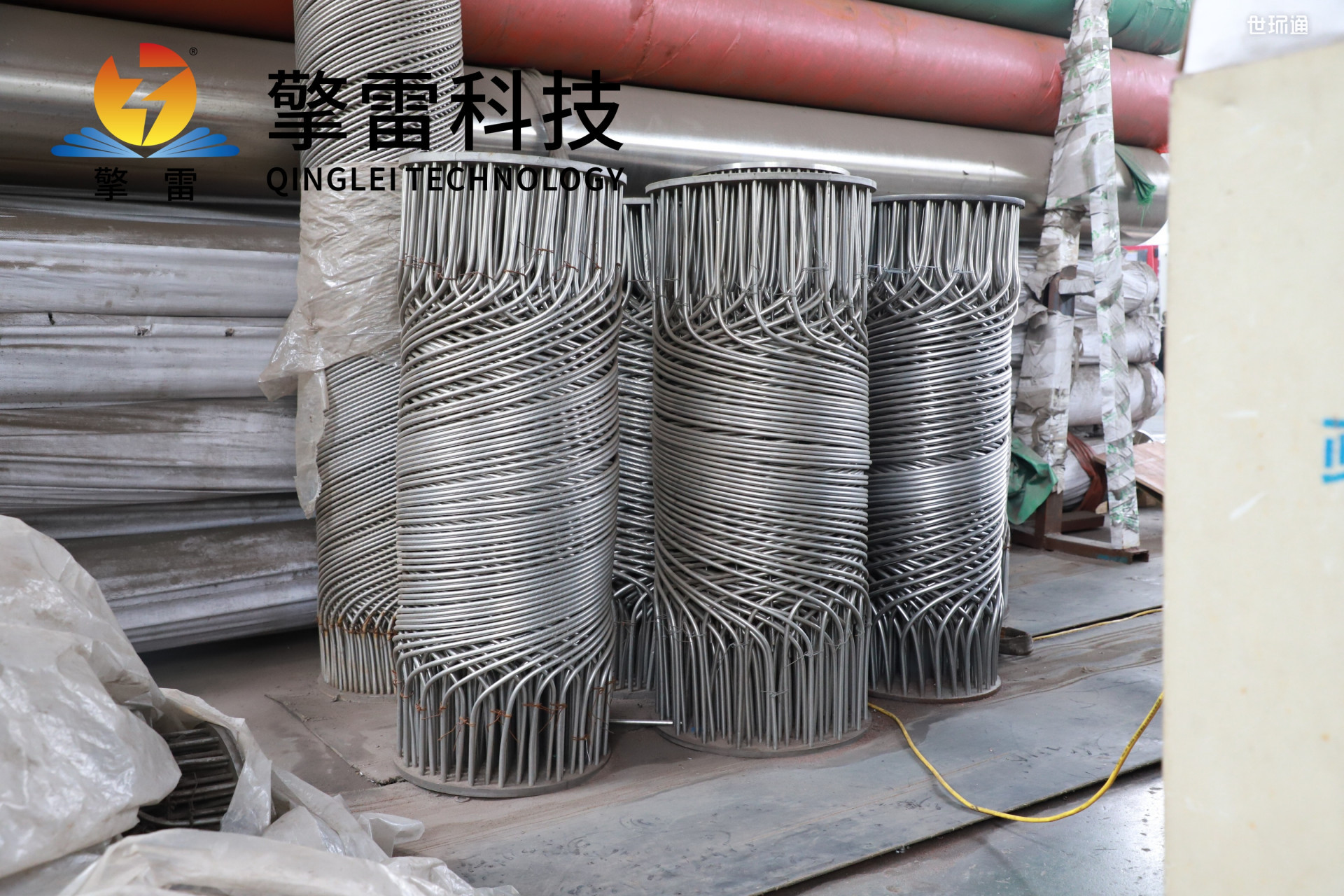

螺旋缠绕式换热器是通过将换热管或金属带以特定螺旋方式缠绕构成核心换热单元的一类高效紧凑型设备。它打破了传统管壳式和板式换热器的设计范式，利用三维螺旋流道诱导的二次流效应，在深冷、化工、航空航天等对效率与空间有严苛要求的领域，实现了传热性能、结构紧凑性及运行可靠性的显著突破。

结构原理：三维流道的传热优化

其核心设计理念是通过几何重构优化流动与传热。主要分为螺旋缠绕管式与螺旋缠绕板式两种构型。其共同特点是：将直通道（管或板间隙）重塑为围绕中心轴线的螺旋通道，使冷、热流体在多数情况下以纯逆流方式流动。

这种三维螺旋流道在流体力学上引发关键效应：

二次流（迪恩涡）强化：流体在弯曲流道内流动时，受离心力作用产生垂直于主流方向的涡旋。这些涡旋持续扰动并破坏管壁的热边界层，即使在较低流速下也能诱发强烈湍流，使传热系数显著提升，通常可比传统直管或平行板流道提高30%-150%。

核心性能优势

高效传热与低流阻的平衡：螺旋诱导的二次流在强化传热的同时，其流道曲率经过优化，流阻增加相对温和，实现了高效与低泵耗的较好平衡。

卓越的机械与热适应性：螺旋缠绕结构本身具备弹性，可有效吸收因温度变化引起的热膨胀应力，减少热疲劳损伤。其全焊接或无垫片设计使其耐压能力突出，设计压力通常可达4.0-8.0 MPa，适用于中高压工况。

典型应用场景

深冷与液化工艺：是液化天然气、空气分离、氢气液化等装置中主低温换热器的首选，高效处理-160℃以下的极低温介质与小温差换热。

能源与化工工艺：在合成氨、甲醇合成、炼油等大型装置中，用于工艺流体的加热、冷却、冷凝及复杂的热量集成，大幅提升能效。

高效余热回收：用于回收工业炉窑烟气、燃气轮机排气、工艺废水中的中低温余热，将排烟温度降至露点以下以回收潜热，节能潜力巨大。

空间受限领域：在船舶、海上平台、航空航天的紧凑环境中，用于中央冷却、润滑油冷却、环境控制系统等，其高紧凑性价值无可替代。
