立式列管换热器是一种垂直布置的管壳式换热设备，其管束与壳体呈直立安装，管程流体自上而下或自下而上流动，壳程流体横向或纵向冲刷管束，广泛应用于化工、石油、电力、冶金及食品工业等领域。与卧式换热器相比，立式结构具有占地面积小、便于排液排气、利于多程布置及适应特定工艺空间要求等显著优势，尤其适用于厂房空间受限、介质含气相组分或需利用重力辅助流动的场合。

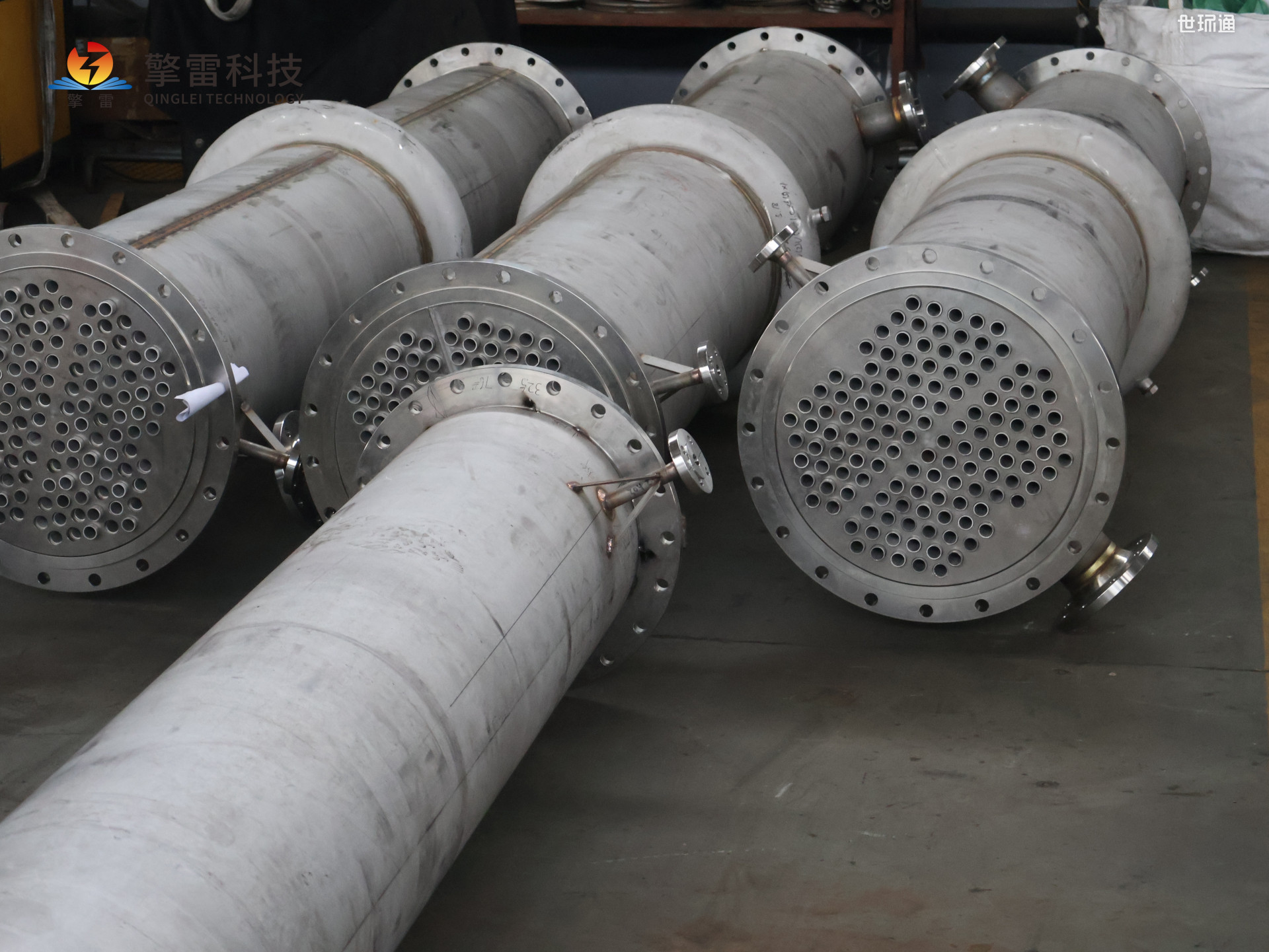

从结构组成来看，立式列管换热器主要由立式壳体、换热管束、管板、管箱、折流板或支撑板、支座及进出口接管构成。壳体通常为圆筒形，垂直安装在裙式支座或支耳上，高度可达十余米，设计需考虑风载荷及地震载荷的影响。换热管垂直排列，两端胀接或焊接于上下管板，管程可实现2、4、6等多程布置，通过管箱内的分程隔板引导流体多次折返，提高流速和传热系数。壳程根据介质特性设置横向折流板（弓形、圆盘-圆环形）或纵向挡板，既支撑管束防止振动，又优化壳程流动分布。

在工作原理上，立式列管换热器遵循间壁式传热机制：一种流体流经垂直管内（管程），另一种流体在壳体内管束外流动（壳程），热量通过管壁传递。立式布置使管程流体在重力作用下自然形成均匀液膜或稳定气柱，流动状态可控性强。在冷凝应用中，壳程蒸汽自上而下流动，遇冷管壁凝结，冷凝液沿管壁下流，液膜厚度受重力控制，传热系数较卧式更为稳定；在再沸或蒸发应用中，管程热流体加热壳程底部液体，产生的气泡垂直上升，气液分离效率高，不易形成气阻。

技术特性方面，立式列管换热器具有多重优势。一是占地面积小，垂直空间利用率高，适用于用地紧张的厂区改造；二是气液分离自然高效，壳程顶部气相空间充足，无需额外设置分离器；三是排液彻底，停机后管程和壳程残液可自流排空，减少介质交叉污染和冬季冻裂风险；四是多程布置灵活，管程分程不受重力影响，可实现复杂流路设计。但其局限性亦需关注：壳程横向冲刷时，上部管束受液柱静压影响，下部管束易积液，需优化折流板间距；
