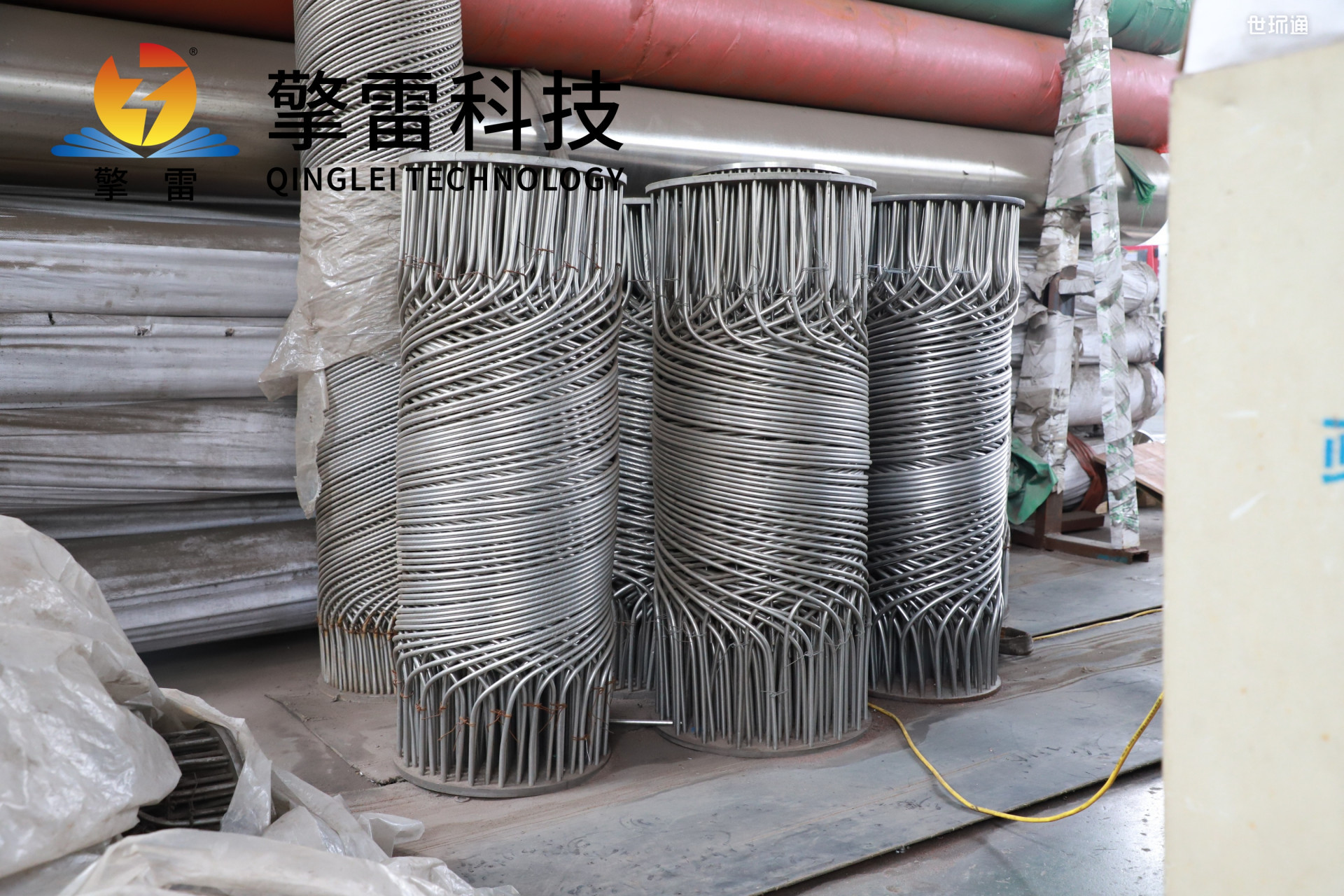

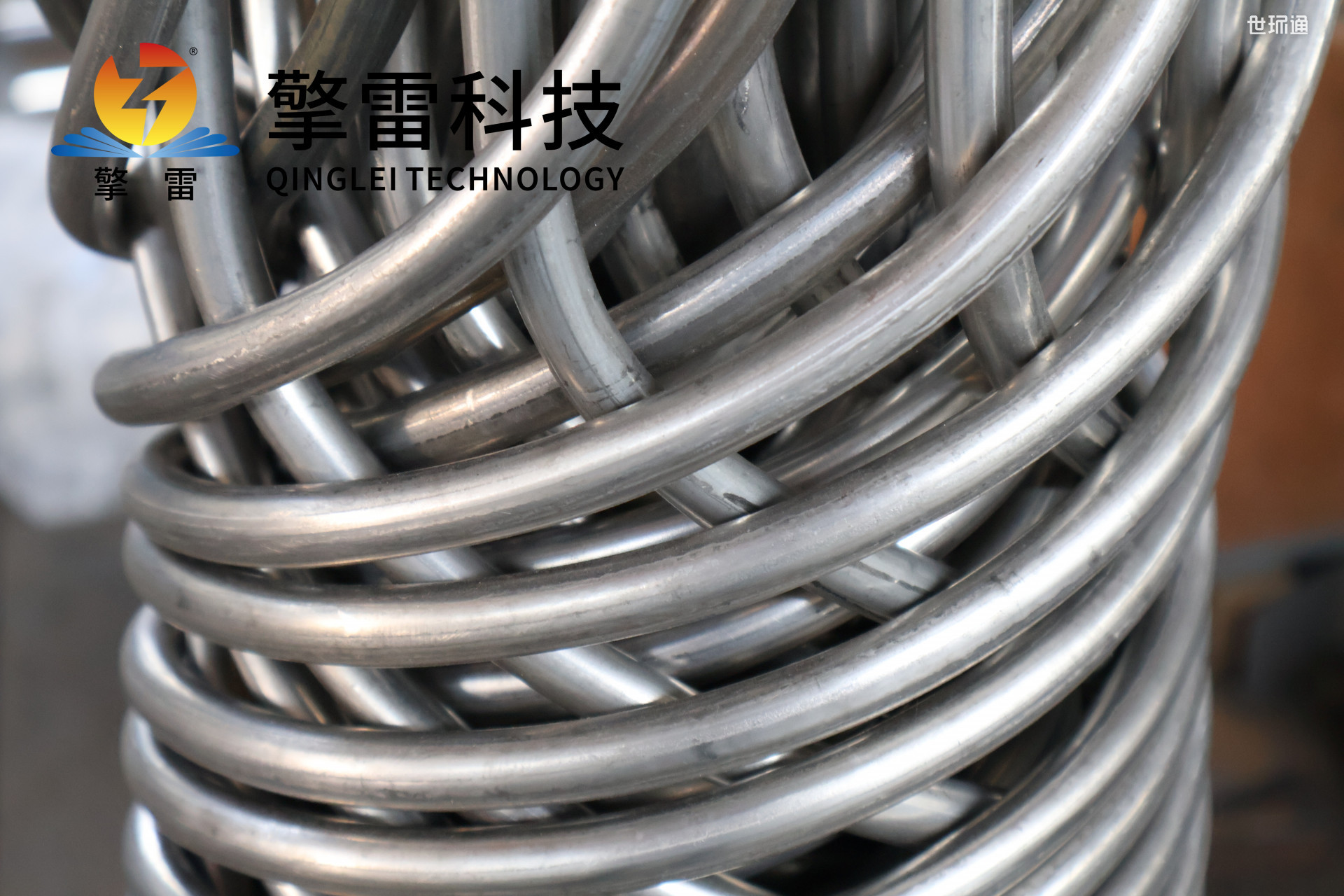

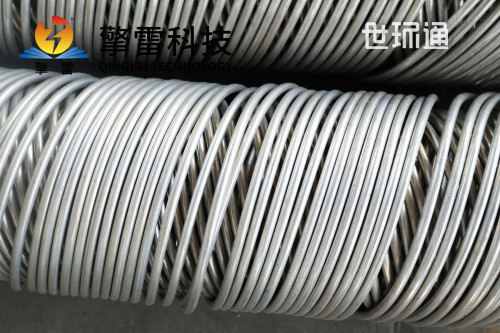

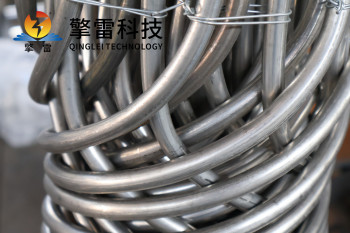

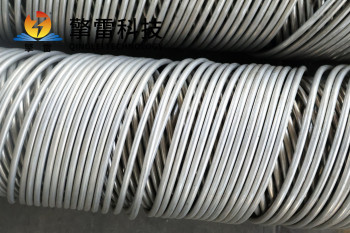

螺旋缠绕管式热交换器是一种结构紧凑、传热效率极高的间壁式换热设备，广泛应用于化工、制药、暖通空调、食品工业及区域能源系统等领域。其核心特征在于换热管束采用螺旋缠绕结构，每根换热管以特定螺距和螺旋角多层缠绕于中心筒体，形成同轴螺旋流道布局。这种独特的几何构型使管内外流体均产生强烈的二次环流和湍流扰动，显著减薄边界层厚度，传热系数可达12000~14000 W/(m²·℃)，较传统管壳式换热器提升3~7倍，热回收效率高达96%以上。

在工作原理上，螺旋缠绕管式热交换器遵循间壁式传热基本规律：高温流体与低温流体分别流经螺旋管内外两侧，通过管壁进行热交换，两种介质互不混合。其强化传热机制主要体现在三方面：一是螺旋结构诱导的二次流增大了流体湍动强度，雷诺数较低时即可进入湍流状态；二是细管径设计提高了比表面积，单位体积传热面积大；三是逆流布置优化了温度梯度分布，对数平均温差驱动力强。这种多重强化效应使其特别适用于大流量、高粘度或低流速介质的换热工况，如制药行业的溶剂回收、化工领域的反应热移除、暖通系统的大温差换热等。

技术特性方面，螺旋缠绕管式热交换器具有多重优势。首先，结构紧凑，占地面积小，同等换热量下重量仅为传统设备的1/3，适用于空间受限的改造项目；其次，湍流程度高，流体剪切力强，不易结垢和生物附着，清洗周期长，维护成本低

工程应用中，选型需综合考虑介质腐蚀性、温度压力、流量比及允许压降。管程宜走清洁、高压或腐蚀性介质，壳程则适合高粘度、含颗粒或低压流体。对于强腐蚀性介质，可选用钛材或哈氏合金缠绕管束；高粘度流体宜走壳程，利用螺旋导流降低流动阻力。

随着节能减排要求日益严格，螺旋缠绕管式热交换器凭借其高效传热、紧凑结构和低维护成本的特点，在工业余热回收、多效蒸发、区域供冷供热、数据中心冷却等新兴领域展现出广阔的应用前景，正逐步替代传统换热器成为苛刻工况下的优选方案。
