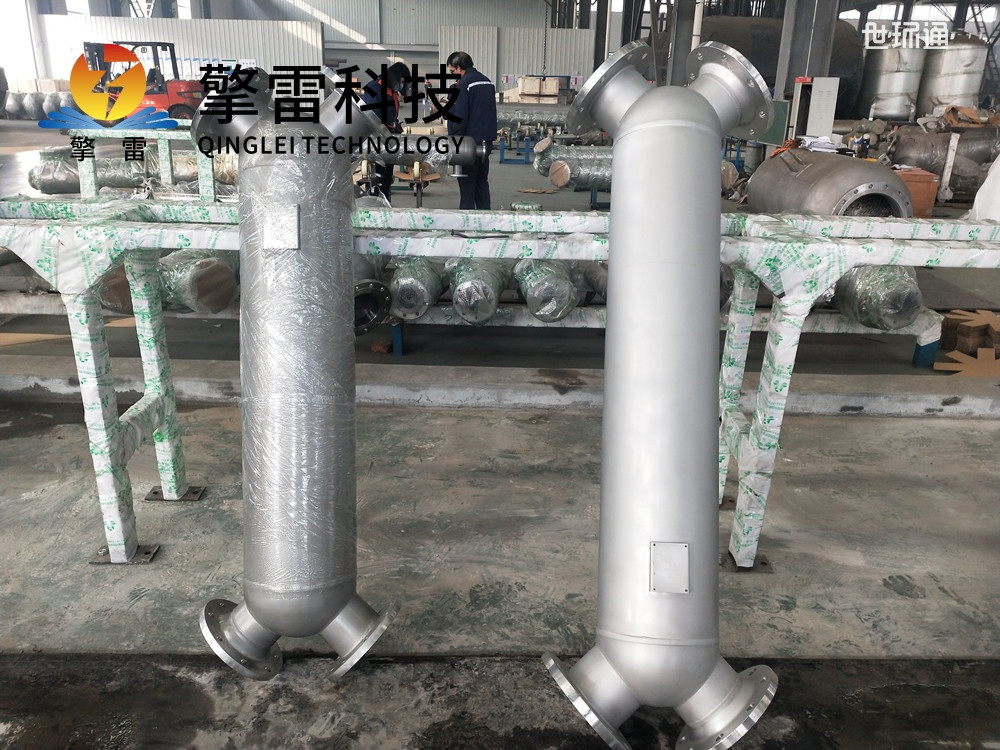

缠绕管式换热机组是一种将缠绕管式换热器与循环泵、控制系统、阀门管路及辅助设备高度集成的高效换热成套装置，广泛应用于化工、制药、暖通空调、食品工业及区域能源站等领域。其核心特征在于换热元件采用螺旋缠绕管束结构，换热管以特定螺距和螺旋角多层缠绕于中心筒体，形成紧凑的同轴流道布局，结合机组化设计理念，实现工厂预制、现场快速安装、智能调控的一体化解决方案。

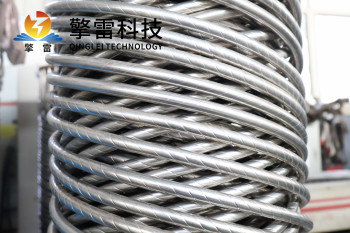

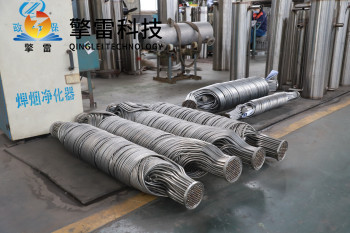

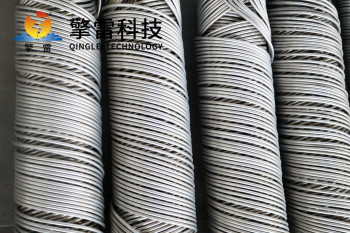

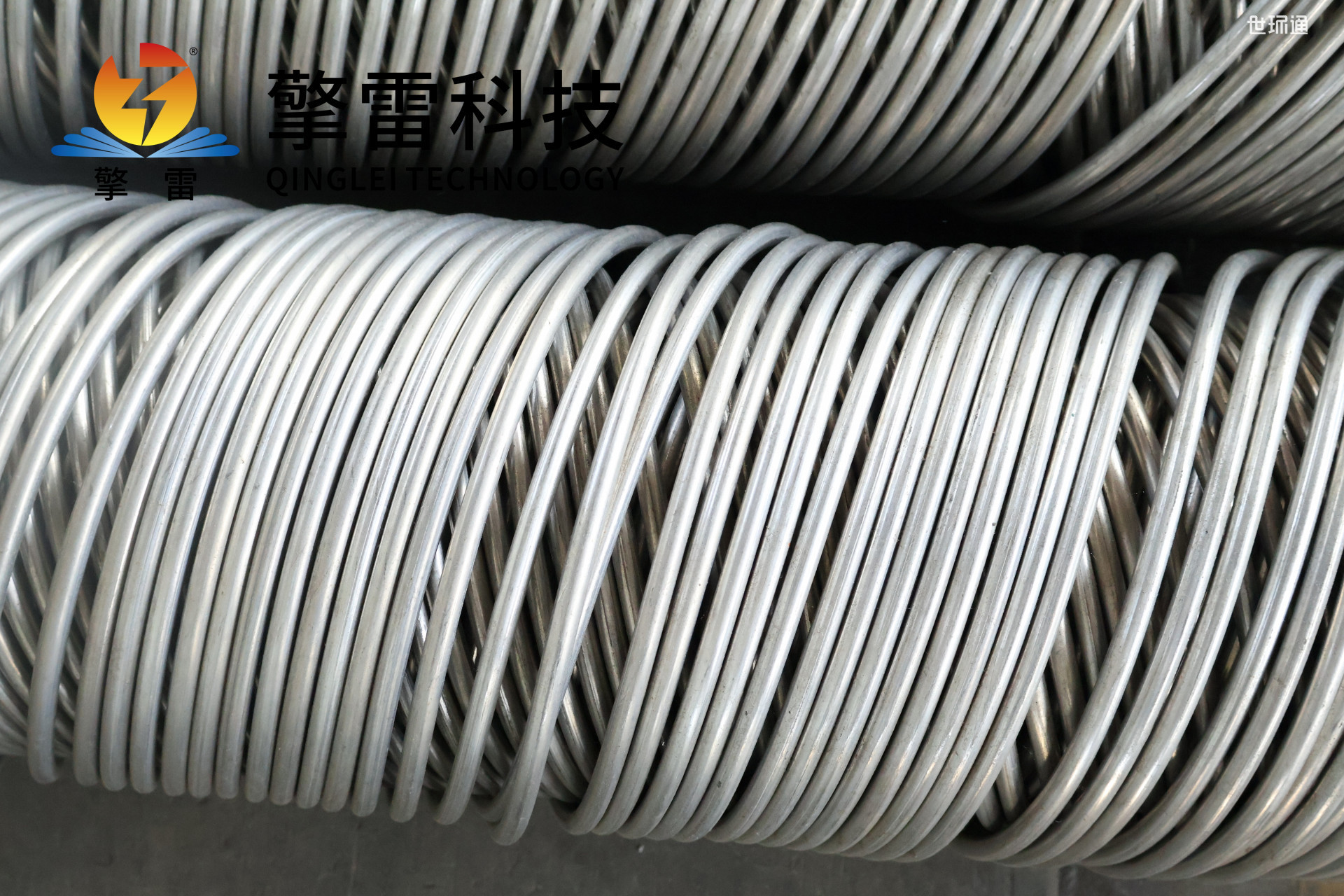

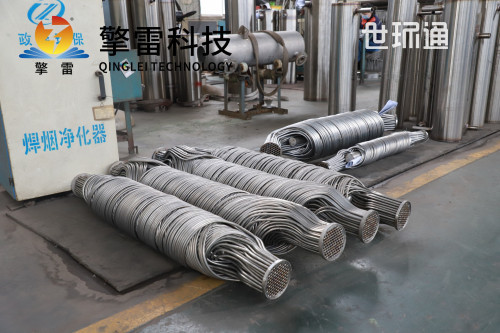

从结构组成来看，缠绕管式换热机组主要由缠绕管式换热器本体、循环泵、补水定压装置、除污过滤器、温控调节阀、智能控制柜及管路阀门系统构成。换热器本体是机组核心，通常采用不锈钢或钛合金细管（管径φ8~φ16mm）缠绕而成，单位体积换热面积可达100~170 m²/m³，约为传统管壳式设备的3~5倍，极大节省机房占地面积。循环泵采用变频驱动，根据负荷变化自动调节流量；

在工作原理上，该机组遵循间壁式传热与闭式循环相结合的运行机制。一次侧高温介质（热水、蒸汽或导热油）经除污过滤后进入换热器壳程，沿轴向流动并横向冲刷螺旋管束；二次侧低温水经循环泵加压进入管程，在螺旋通道内流动。

技术特性方面，缠绕管式换热机组具有多重优势。一是高效紧凑，螺旋缠绕结构使设备体积大幅缩小，同等换热量下重量仅为传统设备的1/3，便于运输吊装和旧系统改造；二是抗振防垢，湍流程度高，流体剪切力强，不易结垢和生物附着，清洗周期延长2~3倍，维护成本低；三是热应力自补偿，螺旋管束弹性好，可承受频繁启停和温度骤变，无需设置膨胀节，适用于间歇性工业余热回收；四是多股流兼容，单台设备可实现三种以上介质同时换热，满足复杂工艺需求。此外，机组模块化设计支持多台并联或串联，扩容灵活，互为备用。

随着节能减排和清洁供热需求增长，缠绕管式换热机组正与热泵、太阳能、工业余热等热源深度耦合，向高效化、智能化、多能互补方向发展。数字孪生运维、AI负荷预测及大温差换热技术的应用，将进一步提升其能源利用效率，在区域能源站、数据中心冷却、氢能储运等新兴领域展现出广阔的应用前景。
