高压列管换热器是一种专为高压工况设计的管壳式换热设备，其结构设计、材料选型和制造工艺均围绕承受极高压力而优化，广泛应用于石油化工、煤化工、天然气处理、加氢反应、超临界发电及深海油气开采等领域。在这些领域中，介质压力通常可达10 MPa至40 MPa甚至更高，对设备的密封可靠性、结构强度和安全性能提出了极为苛刻的要求。

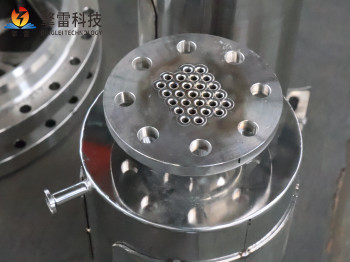

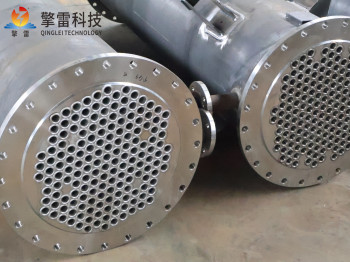

从结构设计来看，高压列管换热器在常规列管式基础上进行了全面强化。壳体壁厚显著增加，通常采用整体锻制筒体或厚壁卷焊结构，避免纵向焊缝处于高应力区。管板设计是关键环节，高压工况下管板厚度可达数百毫米，需采用锻件整体加工，管孔与换热管连接采用强度胀加密封焊或全焊透结构，确保在高压差下不发生泄漏。管箱采用椭圆形、半球形或平盖结构，与管板连接采用高压法兰或透镜垫密封，螺栓预紧力需精确控制。此外，高压设备需设置防爆膜、安全阀、压力表及温度监测等多重保护装置，满足特种设备安全技术规范要求。

从材料选型分析，高压列管换热器需兼顾强度、韧性和耐腐蚀性。壳体和管板通常选用高强度低合金钢（如16MnR、15CrMoR）或铬钼钢（如12Cr2Mo1R），经正火加回火热处理，保证高温高压下的蠕变强度和抗氢脆性能。

从结构类型选择，高压列管换热器以U型管式和固定管板式为主。U型管式仅一块管板，管束可自由伸缩，彻底消除热应力，且管板数量减半，高压密封点减少，是高压大温差工况的首选结构。固定管板式结构简单，但需设置膨胀节或采用柔性管板设计，适用于温差较小的场合。浮头式因密封结构复杂，高压下可靠性降低，应用受限。

在工作原理上，高压列管换热器遵循间壁式传热机制，但高压条件对流动和传热产生显著影响。高压下流体密度增大、比热容变化，雷诺数和普朗特数偏离常压关联式，传热计算需采用高压专用关联式或实验数据。高压差导致管板两侧应力分布复杂，需进行有限元分析优化结构。此外，高压流体节流降压时可能产生闪蒸或气蚀，需合理设计进出口结构，避免局部冲蚀。
