卧式管壳式换热器是一种水平布置的经典管壳式换热设备，其管束与壳体呈水平安装，是石油、化工、电力、冶金及暖通空调等领域应用最为广泛的换热设备类型之一。与立式结构相比，卧式布置具有布管密度高、壳程流动均匀、便于多程布置及检修维护便捷等显著优势，尤其适用于大流量、连续运行及需频繁清洗的工业场合。

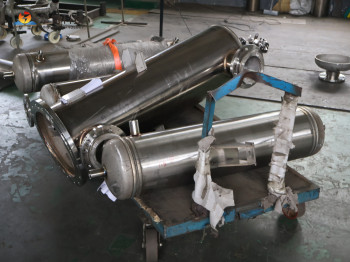

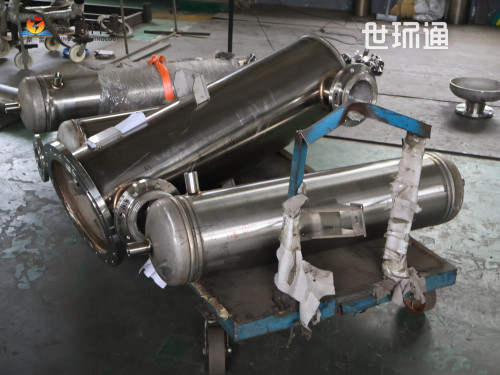

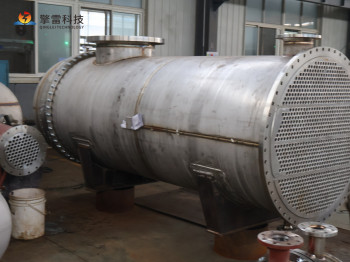

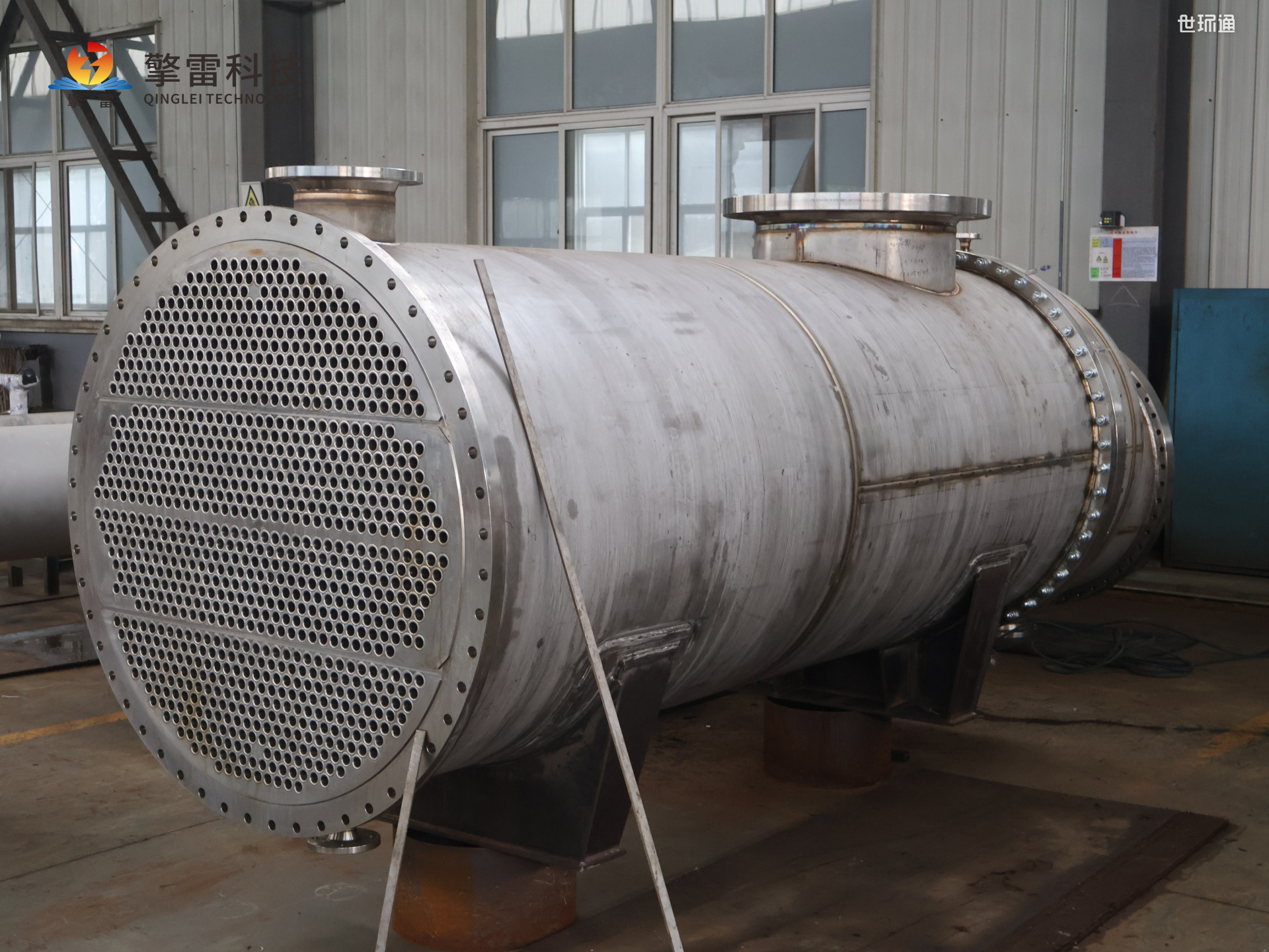

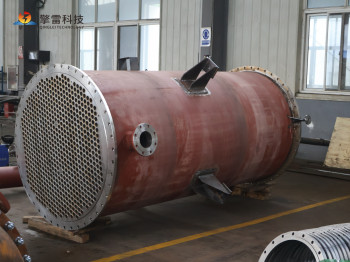

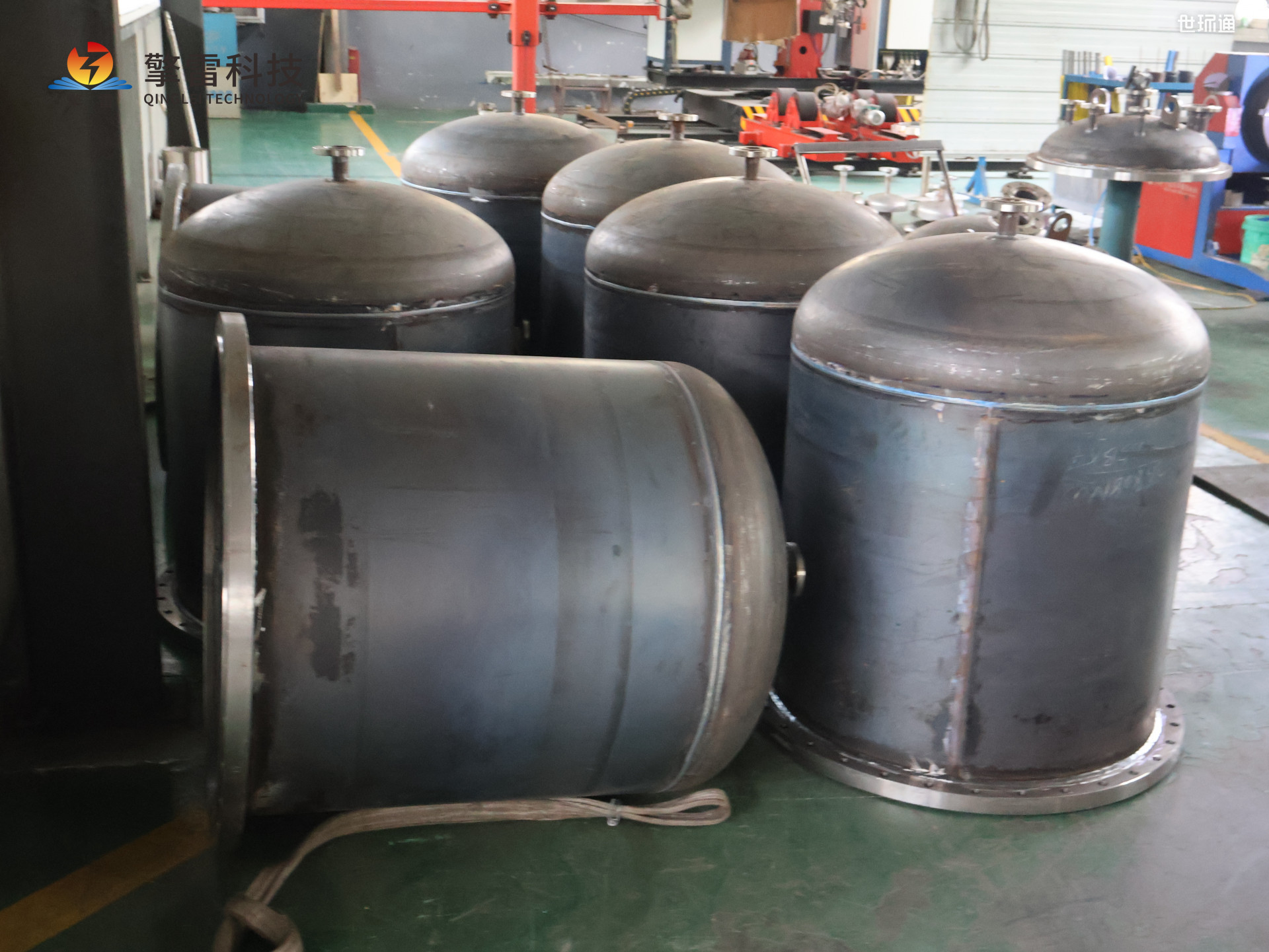

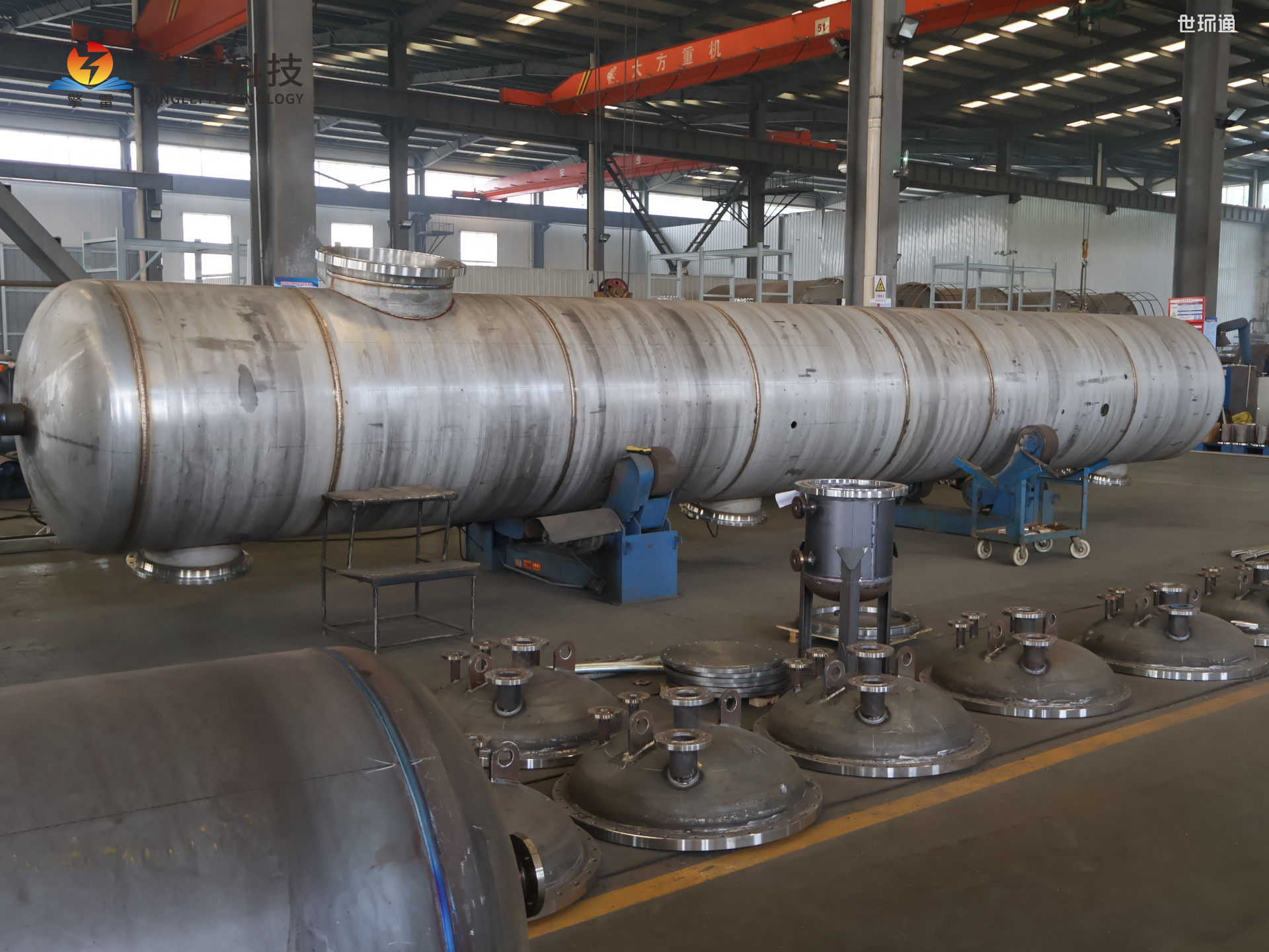

从结构组成来看，卧式管壳式换热器主要由水平壳体、换热管束、管板、管箱、折流板、支座及进出口接管构成。壳体为水平圆筒形，两端焊接椭圆形或碟形封头，材质根据介质腐蚀性选择碳钢、不锈钢或复合钢板。

从结构类型分析，卧式管壳式换热器主要分为固定管板式、浮头式、U型管式和填料函式四种。固定管板式结构最简单，管束两端与管板焊接固定，制造成本低，但壳程清洗困难，需设置膨胀节补偿热应力，适用于温差较小、壳程介质清洁的场合。浮头式换热器一端管板固定，另一端管板（浮头）可在壳体内自由浮动，彻底消除热应力，管束可整体抽出，便于机械清洗，是应用最广泛的结构类型，适用于高温高压、大温差及壳程易结垢工况，但结构复杂、密封点多、制造成本较高。

在工作原理上，卧式管壳式换热器遵循间壁式传热机制：一种流体流经水平管内（管程），另一种流体在壳体内管束外流动（壳程），热量通过管壁传递。卧式布置使壳程流体在重力作用下自然分层，气相上升、液相下沉，利于气液分离和冷凝液排出，特别适合壳程冷凝工况。

技术特性方面，卧式管壳式换热器具有多重优势。一是布管密度高，水平管板可利用面积充分，单位体积换热面积大；二是壳程流动均匀，折流板引导流体充分冲刷管束，旁流和死区少，传热效率高；三是检修便捷，管束可整体抽出，管程和壳程均可进行机械清洗和检查；四是支座设计简单，鞍式支座承载均匀，基础受力明确。但其局限性在于占地面积较大，设备长度可达十余米，需预留抽管空间；壳程底部易积液，需设置排液口；大型设备运输和吊装要求高。
