多管程列管式换热器是一种通过将管束分成多个流程来提高管程流速、强化传热效率的经典管壳式换热设备，广泛应用于石油、化工、电力、冶金及暖通空调等领域。其核心特征在于管箱内设置分程隔板，使流体在管内多次折返流动，以较小的流量获得较高的流速，从而显著提升管程对流传热系数，是解决低流量工况传热强化问题的有效技术手段。

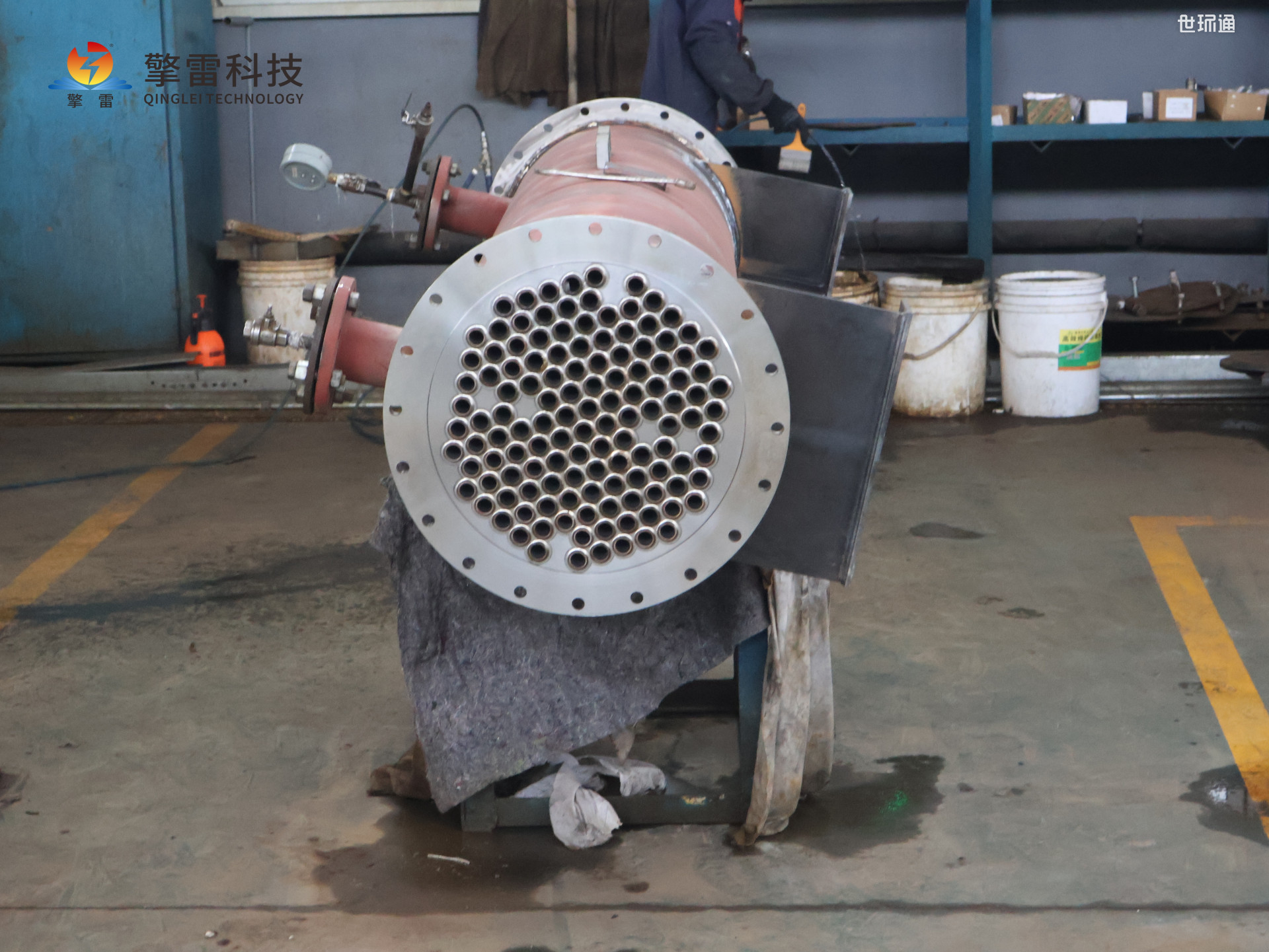

从结构组成来看，多管程列管式换热器主要由壳体、多程管束、管板、分程管箱、折流板、支座及进出口接管构成。壳体为圆筒形，材质根据介质腐蚀性选择碳钢、不锈钢或复合钢板。换热管束水平或垂直排列，两端固定于管板，管程数通常为2、4、6或8程，偶数程布置便于管箱对称设计。分程隔板将管箱分隔为若干独立腔室，引导流体依次流经各程管束，每程流通截面积为总管程截面积的1/n（n为程数），流速相应提高n倍。管板与壳体采用焊接连接，管板与换热管采用胀接或焊接密封。壳程设置弓形或圆盘-圆环形折流板，支撑管束并引导壳程流体横向冲刷，优化传热与流动分布。

在工作原理上，多管程列管式换热器遵循间壁式传热与流程强化的耦合机制。流体进入管箱后，在分程隔板引导下依次流经各程管束，每程流动方向相反或相同（取决于程数奇偶），最终从出口管箱流出。管程分程使管内雷诺数增大，湍流程度提高，对流传热系数与流速的0.8次方成正比，传热强化效果明显。

日常维护以化学清洗、机械清洗及分程隔板密封检查为主。管程结垢可采用高压水射流或化学循环清洗，清洗时需关注各程阻力均衡，防止偏流；分程隔板与管箱连接处是易泄漏点，需定期检查垫片和焊缝。随着CFD优化设计和强化传热技术发展，新型分程结构（如扇形分程、螺旋分程）及高效传热管（如波纹管、扭曲管）的应用，进一步提升了多管程列管式换热器的综合性能，在大型炼化、精细化工及新能源等新兴领域保持重要装备地位。
