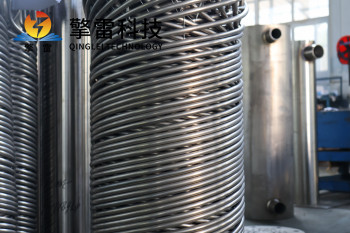

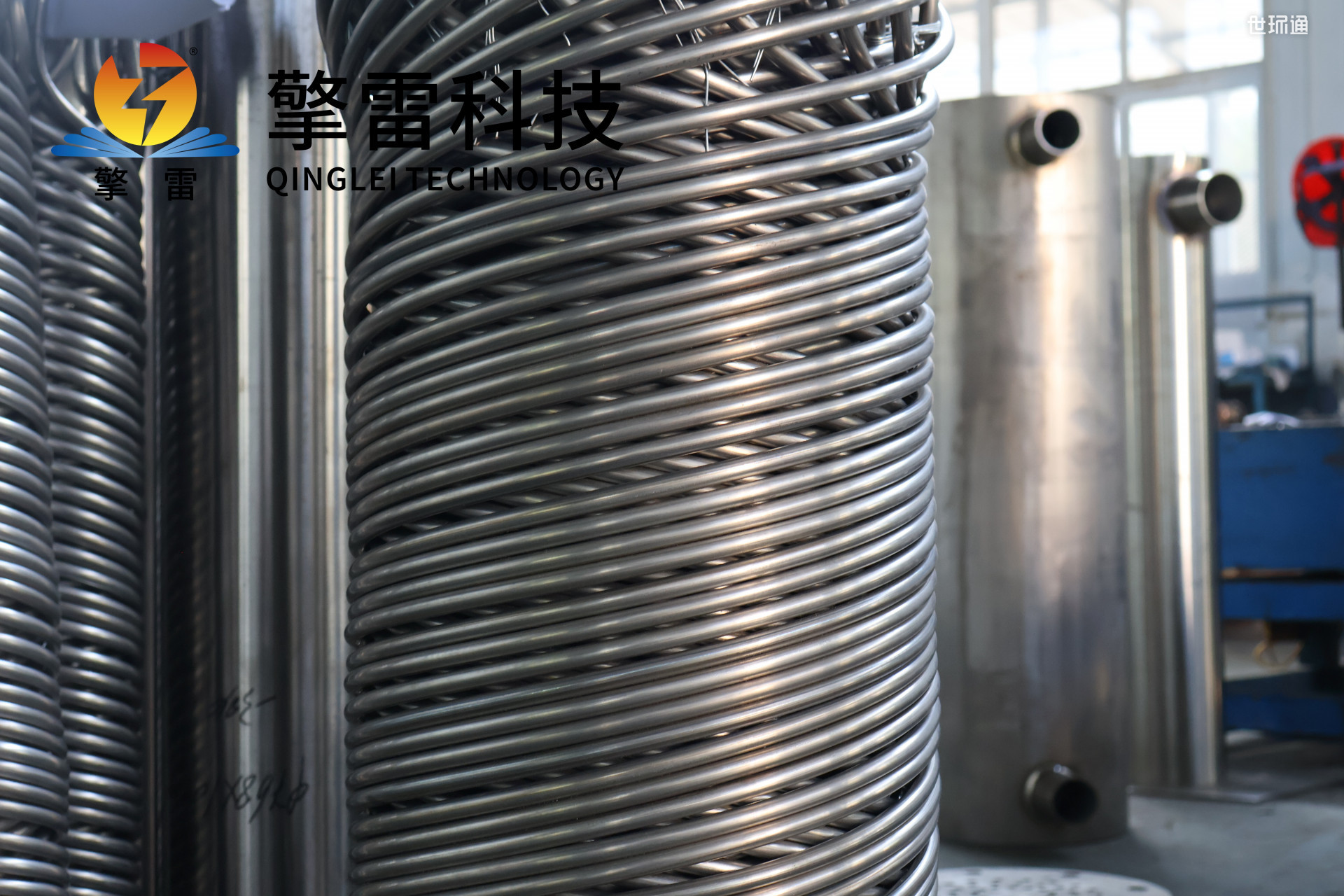

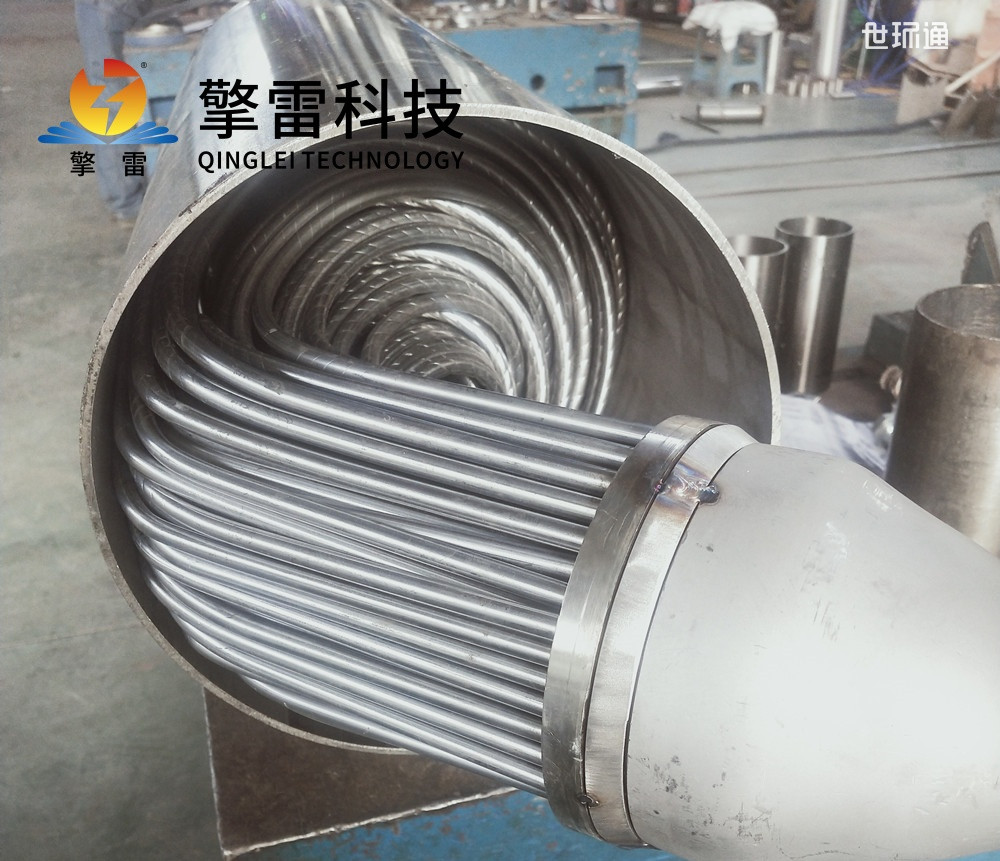

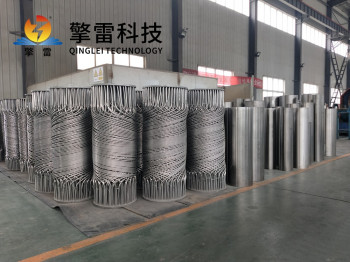

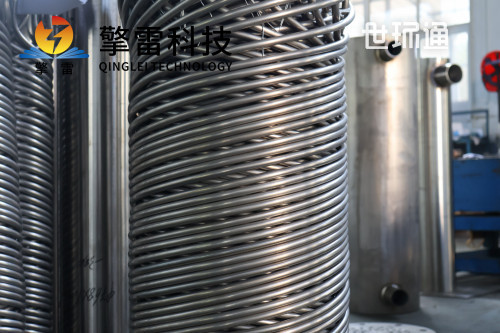

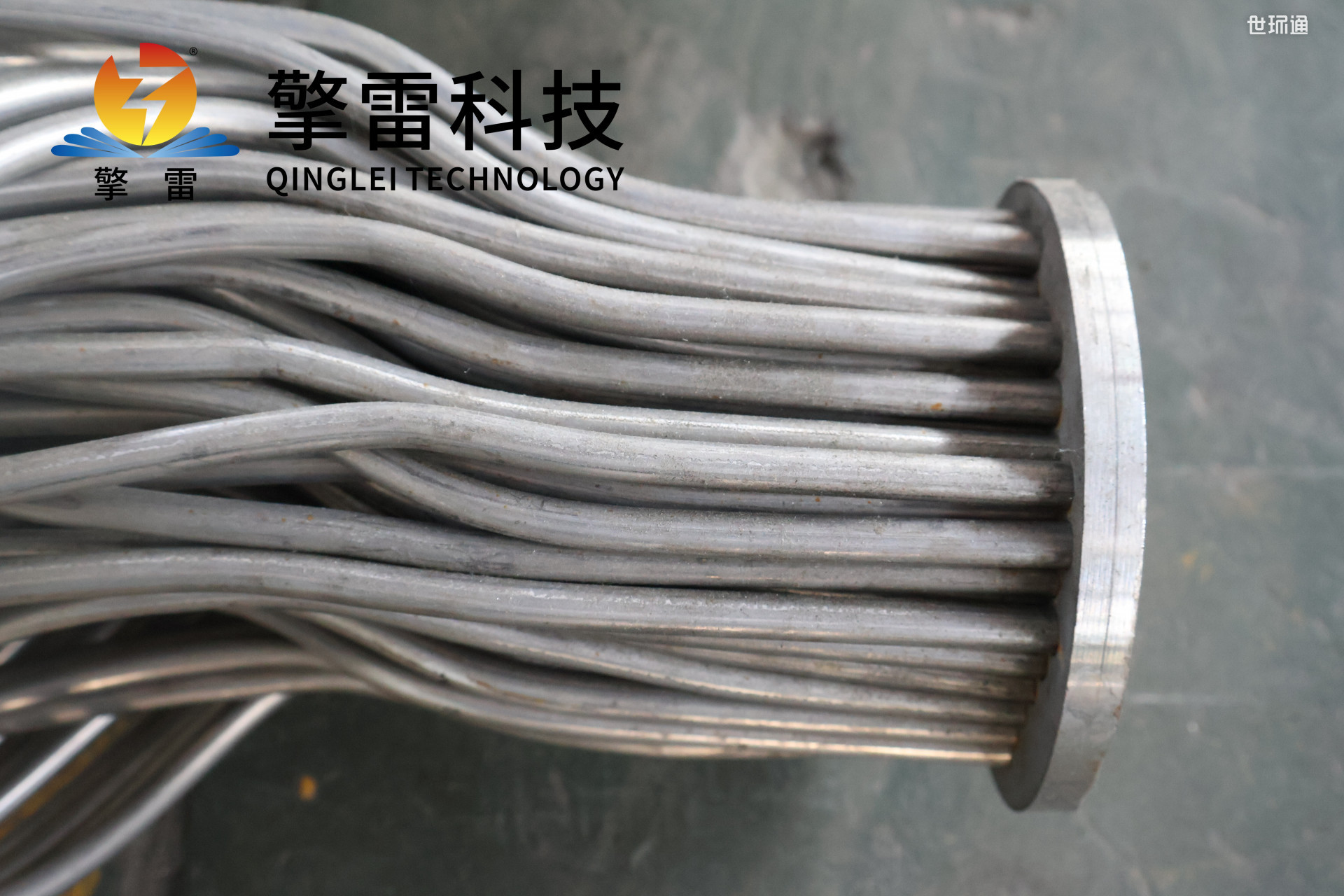

缠绕螺旋管式换热器是现代石油化工、煤化工、LNG液化及新能源储能等极端苛刻工况下热能管理领域的一场颠覆性结构革命。它彻底打破了传统列管式换热器采用直管或U型管束的平面局限，通过将数百根金属管以3°至20°的特定螺旋角紧密、反向地逐层缠绕在中心筒体上，构建出极其复杂且高效的三维立体流道。凭借其卓越的性能，缠绕螺旋管式换热器已成为乙烯裂解急冷、加氢裂化、碳捕集（CCUS）以及深冷液化等对换热效率、耐压等级及耐腐蚀性有着极致要求的严苛场景中的核心利器。
其核心性能突破源于独特的“双重湍流强化”与“纯逆流”机制。在微观层面，流体在螺旋管内流动时，受管壁离心力作用产生强烈的径向二次环流（Dean涡），有效破坏热边界层；
在宏观层面，壳程流体在反向缠绕的管束间穿行时，被切割成多股螺旋涡流。这种微观与宏观的协同作用，使得流体即使在较低的流速下也能形成高度湍流。实验数据表明，缠绕螺旋管式换热器的总传热系数最高可达14000 W/(m²·K)，较传统列管式设备提升了3至7倍，同时实现了冷热流体近乎完美
的纯逆流换热，温差利用率极高，热回收效率可提升30%以上，末端温差甚至可控制在2℃以内。
在工程应用表现上，该设备实现了极致紧凑、超强耐用与低维护成本的完美统一。其单位体积内的换热面积巨大，同等换热量下，设备体积仅为传统管壳式换热器的十分之一，重量减轻40%以上，极大地节省了宝贵的工业用地与基建成本。同时，螺旋缠绕的柔性结构赋予了管束优异的“热应力自补偿”能力，能够自由伸缩以适应剧烈的温度变化，完美解决了极端温差下的热疲劳开裂难题。此外，螺旋流动增强了流体对管壁的冲刷作用，使得杂质不易沉积，结垢倾向极低，污垢系数可降低70%，显著延长了清洗周期。
