BM5011X系列多参数大气环境在线检测仪 ---检测氨气、硫化氢、臭气浓度

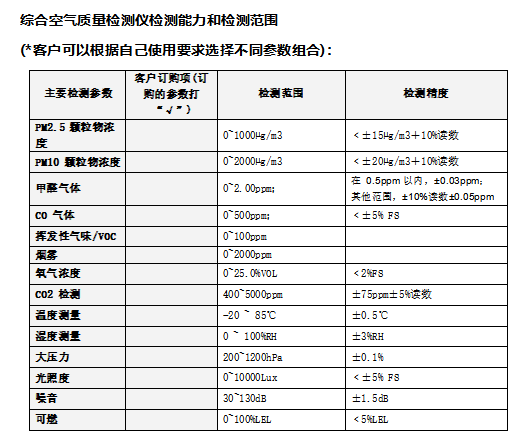

仪器用途: 同时检测空气中的温度、湿度、甲醛、CO2、CO、PM2.5 等多个参数,功能非常强 大。且具备高精度、稳定性好的特点,适合各类环境监测使用!
安装以及接线
l 不要将变送器接于电压高于 24VDC 的地方。
l 参考图 1 中产品外型和尺寸图安装设备。
l 将变送器安装在需要检测的位置,应远离发热体或蒸汽源头,防止阳光直射。
l 电路接线时,把电线与接线端子连接,确保接线正确牢固。
l 使用 ZIGBEE 无线传输功能的产品时,需要注意受墙体等阻挡,无线传输距离会较大幅度缩短; 建议室内安装

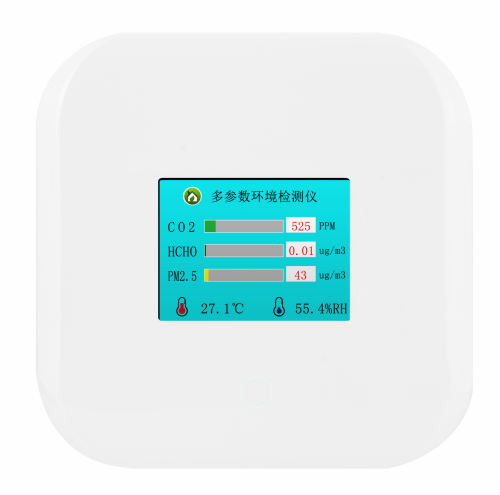

当安装信号不佳时,可以通过增加放置型号中继类改善。产品示意图

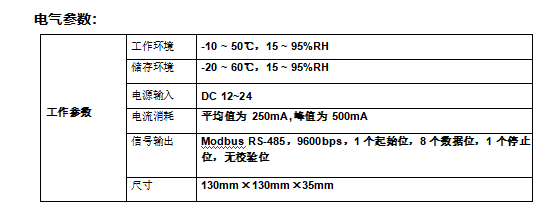

电气连接:
1、采用 4 位插拔式接头;
2、接线顺序见产品上标示,依次为 12V+、GND、RS485+、RS485-。
