首推广 低价 交换机2口模块

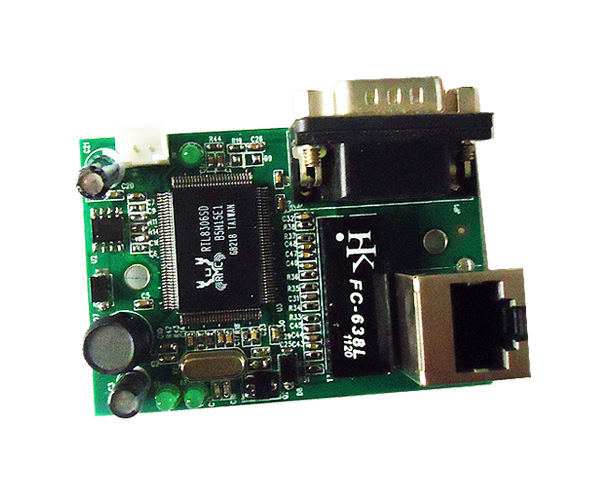

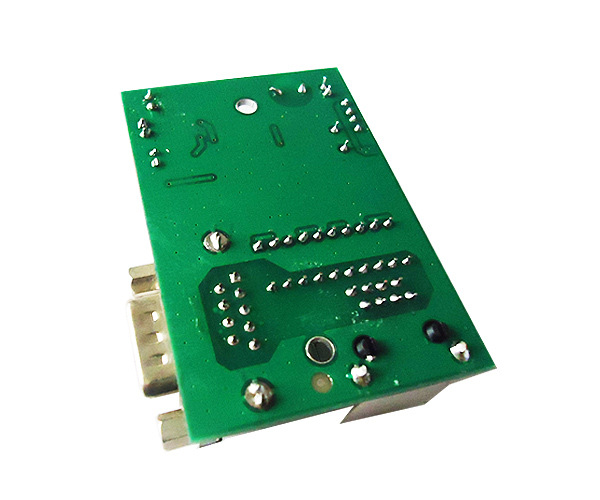

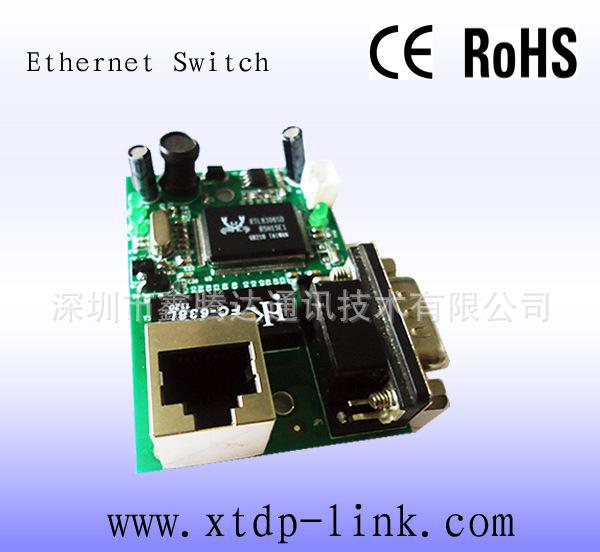

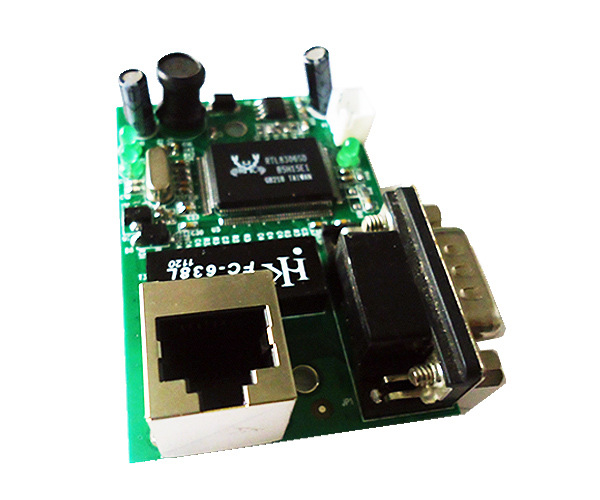

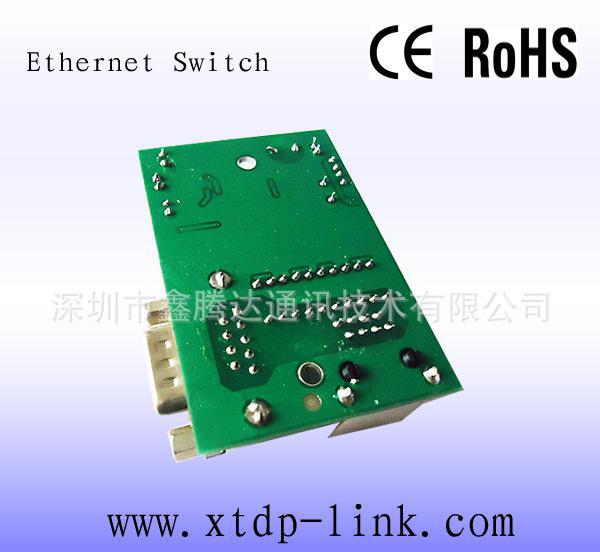

PL-ES2105DR-Q1 2口10/100M以太网交换机模块

产品描述:

这是一个高性能的2口10/100Mbps以太网交换机模块。它提供了一个简单的网络连接到您的工作组或服务器，方便您即插即用，这种灵活的无阻塞架构，用户使用可以不受带宽和媒体网络的限制。

   2口10/100Mbps以太网交换机模块每个交换端口均支持自适应功能。为宽带局域网提供了一个经济、实用、高性价比的10/100Mbps局域共享器，为连接到局域网上的每一个终端用户提供性能稳定、高吞吐量数据传输网络；每个端口采用存储转发模式，可以有效隔离广播风暴、减少误包和错包，避免网络拥塞和网络冲突。

  此交换机所有端口支持半双工流量控制和全双工回压标准，以提高带宽服务器和网络协议的兼容。此外，LED指示可以诊断各个端口和整个系统的运行状态，该产品节能环保。

应用:

这款交换机模块专用于数据延长、布线距离延长、数据转换的以太网连接器，Mini的外形设计，受众多国内客户的喜欢

产品特征:

l符合IEEE 802.3和IEEE 802.3u标准

l2口10/100Mbps自适应RJ45端口,支持自动翻转(Auto-MDI/MDIX)

l所有端口支持IEEE 802.3x半双工流量控制和全双工回压模式

l无阻塞交换架构,全线速转发和最大吞吐量过滤数据包

l支持MAC地址学习，自动调整传输方式和传输速率

lLED指示电源和link/activity，提供简单的工作状态提示及故障排除

lMini的布线尺寸，PCBA尺寸：65.5x45x18mm

l外置电源DC7.5V1A

l产品过CE和ROHS认证

l芯片: RTL8306

产品规格:

操作系统:

支持Windows /MAC OS/Netware/Linux操作系统

OEM:

OEM/ODM，可以为客户定制

认证:

所以交换机布线模块产品都通过CE和ROHS认证

特殊元件脚位图

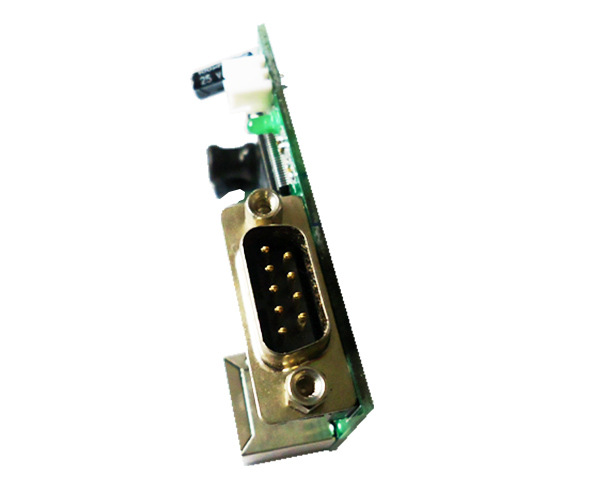

      (2) RS232脚位图

RS232串口脚位: 1 GND 2 VCC3.3V 3 RX+ 4 RX- 5 NC 6 NC 7 NC   8 TX+ 9 TX-

RS232    VS  RJ45脚位

3 RX+   VS 1 RX+

4 RX-   VS 2 RX-

8 TX+   VS 3 TX+

9 TX-      VS 6 TX-

RJ45管脚分布

RJ-45信号分布图

RJ-45插座/连接器

包装:

产品尺寸:65.5x45x18mm

彩盒尺寸: no

外箱尺寸:460x290x290 mm

产品净重:0.032KG

净重:0.037KG

毛重:15.8KG

每箱数量:400/carton
