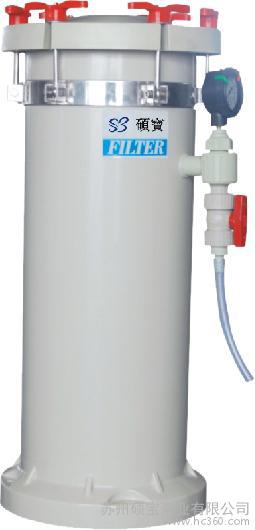

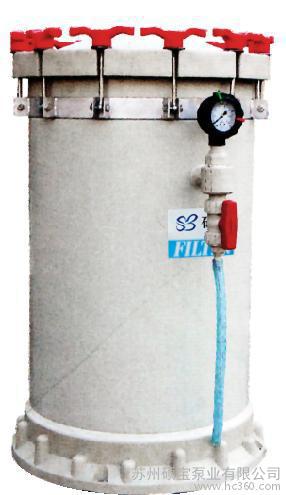

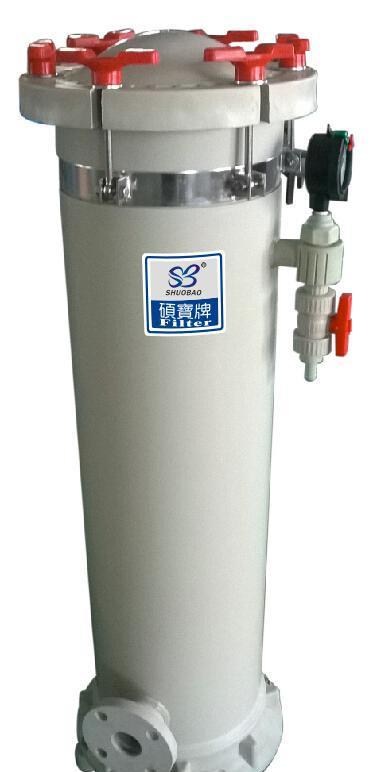

点击图片查看原图GF 过滤器
1.产品型号
GF - 2006 F C V
⑴ ⑵ ⑶ ⑷ ⑸
⑴ 机型编号：GF
⑵ 型式编号：
1004：滤芯数量10”*4支 2001：滤芯数量20”*1支
2004：滤芯数量20”*4支 2006：滤芯数量20”*6支
2008：滤芯数量20”*8支 2012：滤芯数量20”*12支
2018：滤芯数量20”*18支 3018：滤芯数量30”*18支
⑶ U-出入口由任式 F-出入口法兰式
⑷ C-滤芯压板式 B-滤芯锁帽式 U-滤袋式 P-滤纸式 K-杨桃式
⑸ 橡胶材质：N-NBR E-EBDM V-VITON
2.产品特点
1、 本机采用PP材质注射成型，适合于大部分化学药液过滤；
2、滤材有滤芯锁帽式、压板式、滤纸式、杨桃式、滤管式、滤袋式可选，可互换；
3、可根据客户要求，上下盖用PP实板加工成套，满足客户使用到高压力场合。
3.规格表
|
型式 |
1001 |
2001 |
1004 |
2004 |
2006-1 |
2008-1 |
2008-2 |
2012-2 |
2018-3 |
3018-3 |
|
|
过滤量(L/min) |
15 |
30 |
60 |
80 |
150 |
180 |
220 |
250 |
330 |
430 |
|
|
适合电镀槽m3 |
0.2 |
0.3 |
0.6 |
0.8 |
1～2 |
1.5～2.5 |
2～3 |
2.5～4 |
4～6.5 |
6～7 |
|
|
滤材 |
滤芯支数 |
10”*1 |
20”*1 |
10”*4 |
20”*4 |
20”*6 |
20”*8 |
20”*8 |
20”*12 |
20”*18 |
30”*18 |
|
滤纸支数 |
|
|
|
|
￠198*40 |
￠234*40 |
￠234*40 |
￠302*40 |
￠370*40 |
￠370*60 |
|
|
杨桃滤袋式 |
|
|
|
|
1套 |
1套 |
1套 |
1套 |
1套 |
1套 |
|
|
温度范围(℃）PP |
70 |
70 |
70 |
70 |
70 |
70 |
70 |
70 |
70 |
70 |
|
|
出入口径(inch) |
3/4 |
3/4 |
1 |
1 |
1-1/2 |
1-1/2 |
1-1/2 |
1-1/2 |
2 |
2 |
|
|
机体重量(KG) |
16 |
18 |
29 |
35 |
71 |
78 |
82 |
98 |
118 |
126 |
|
