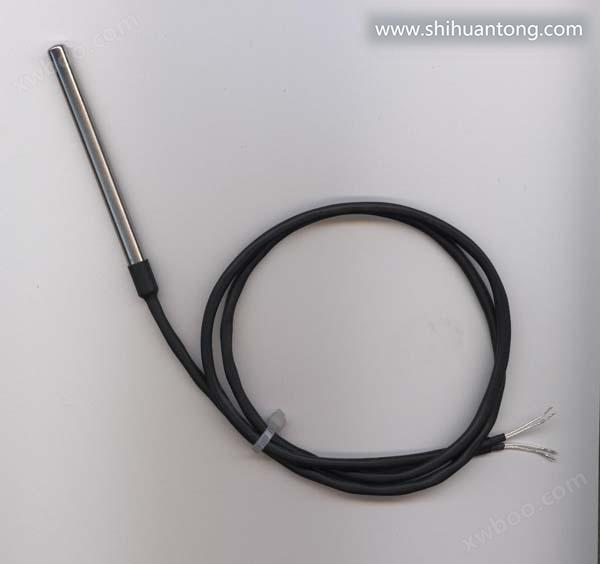

采用不锈钢管或铜铝管封装，内部填充导热、绝缘材料，防水、防震性能优良，适合于液体、气体、冷冻冷藏、以及各种环境温度测量，是应用范围泛的传感器。
按照温度传感器工作温度范围分：
| 序号 | 类 别 | 工作温度范围 | |
| 1 | 普通型温度传感器 | 常温 | －20～85℃ |
| 2 | 高温型温度传感器 | 高温 | －50～150℃ |
| 高温 | －50～200℃ | ||
| 高温 | －50～300℃ | ||
| 3 | 低温型温度传感器 | 低温 | －50～150℃ |
| 低温 | －50～200℃ | ||
| 低温 | －50～300℃ | ||
HX-RS系列铂电阻温度传感器选型表
| | 代码 | 技术参数 | ||
| 分度号 | P | Pt100 | ||
| P 10 | Pt1000 | |||
| 精度等级 | A | |||
| B | B级 | |||
| 应用环境温度 | 1 | －20～85℃ | ||
| 2 | －50～150℃ | |||
| 3 | －50～200℃ | |||
| 4 | －50～300℃ | |||
| 5 | 其它 | |||
| 传感器结构 | 1 | 单只 | ||
| 2 | 双只 | |||
| 探头保护管 | 材质 | S4 | SUS304 | |
| S6 | SUS316 | |||
| S1 | SUS321 | |||
| S0 | 客户 | |||
| 直径D (mm) | 2.5=Ф2.5 3=Ф3.0 4=Ф4.0 5=Ф5.0 6=Ф6.0 7=Ф7.0 8 =Ф8.0 10=Ф10.0 20=Ф20.0 客户 | |||
| 长度L (mm) | 15=15 20=20 25=25 30=30 35=35 40=40 45=45 50=50 60=60 90=90 100=100 150=150 200=200 1000=1000 客户 | |||
| 引线 | 2 | 线制 | 二线制 | |
| 3 | 三线制 | |||
| 4 | 四线制 | |||
| 1 | 材料 | 聚氯乙烯线RVV | ||
| 2 | 聚氯乙烯线RVVP | |||
| 3 | 聚氯乙烯线AVVR | |||
| 4 | 铁氟龙屏蔽线 | |||
| 5 | 铁氟龙线 | |||
| 6 | 硅橡胶线AGR | |||
| 7 | 客户 | |||
| 接线端子 | 0 | 裸线镀锡 | ||
| 1 | 冷压端子 | |||
| 3 | 客户 | |||
| 其他技术要求 | 客户 | |||
HX-RS系列温度传感器订货选型举例说明：
P10A41S4430350
| P10 | A | 4 | 1 | S4 | 4 | 30 | 3 | 5 | 0 | |
| Pt1000 | | －50～300℃ | 单只 | SUS304 | Ф4.0mm | 30mm | 三线制 | 铁氟龙线 | 裸线镀锡 | |
HX-RS系列温度传感器保护管常用规格尺寸
单位：mm
| 直径（D） | Ф2.5 | Ф3 | Ф4 | Ф5 | Ф6 |
| 长度（I） | 20 | 15 | 30 | 25 | 30 |
| | 30 | 35 | 30 | 40 | |
| | 50 | 60 | 45 | 50 | |
| | 100 | 90 | 60 | 100 | |
| | | 150 | 100 | 200 |
HX-RS系列铂电阻温度传感器选型参考
