□ 概述

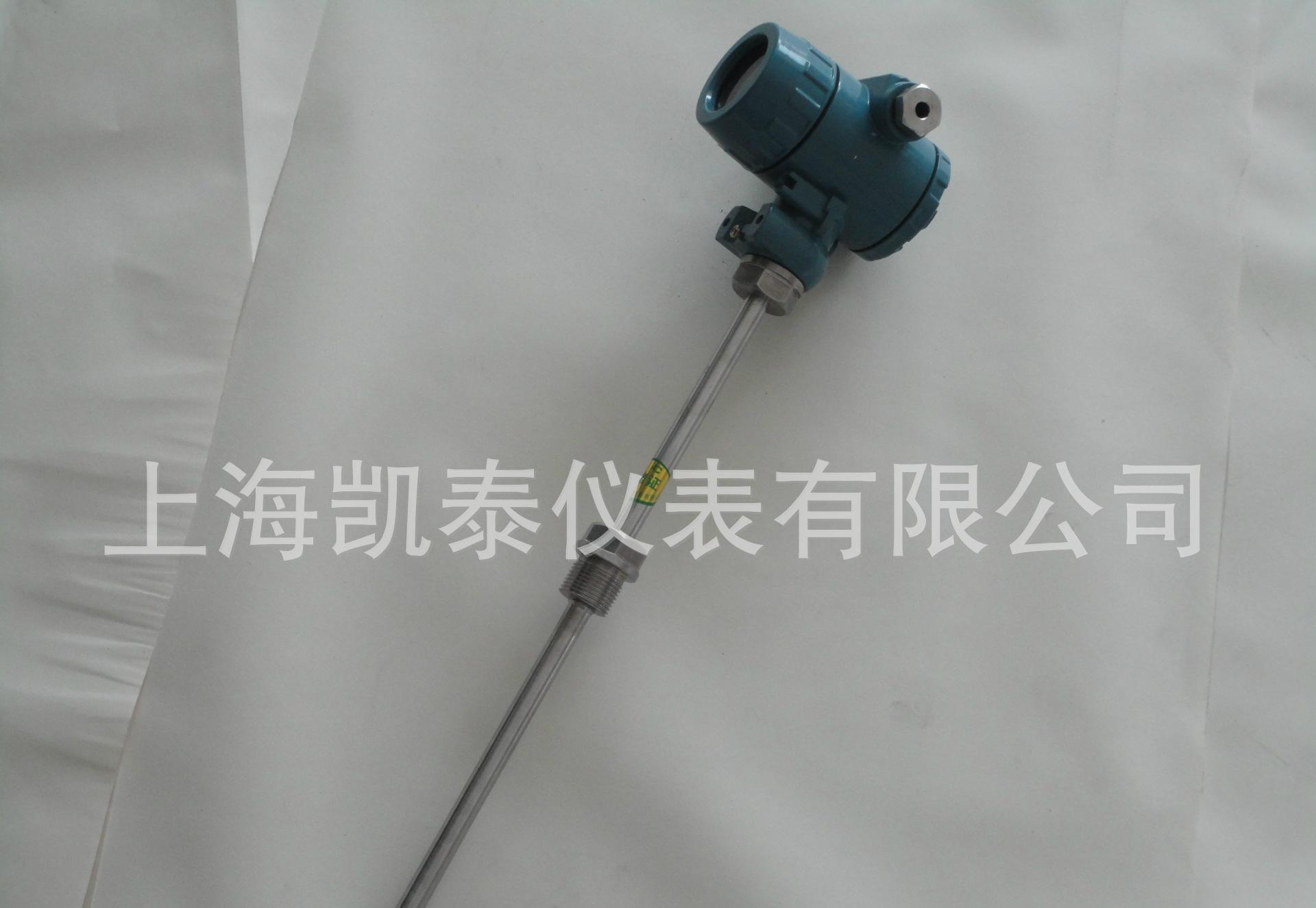

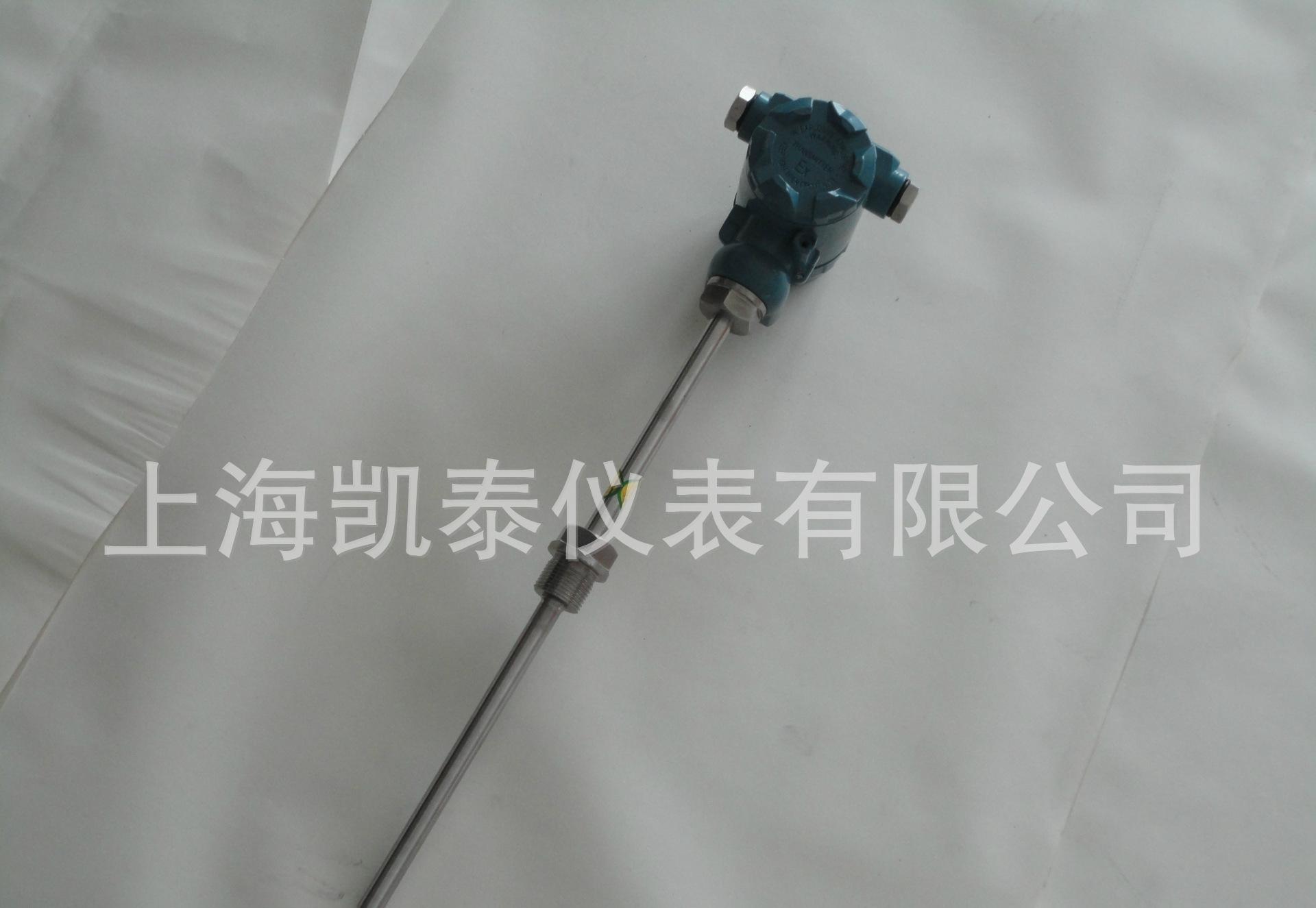

铠装热电偶、热电阻具有能弯曲、耐高压、热响应时间快和坚固耐用等优点，它与装配式热电偶、热电阻一样，作为测量温度的传感器，通常和显示仪表、记录仪和电子调节器配套使用，同时亦可以作为装配式热电偶、热电阻的感温元件。它可以直接测量各种生产过程中从0℃～1100℃(热电偶)，-200～500℃(热电阻)范围内的液体、蒸汽和气体介质以及固体表面的温度。
□ 铠装热电偶、热电阻热响应时间
铠装热电偶、热电阻热响应时间不大于下表的规定：(s)
直 径(mm) | 热电偶 | 热电阻 | |
绝缘式 | 接壳式 | ||
2.0 | 0.5 | 0.4 |
|
3.0 | 1.2 | 0.6 | 3.0 |
4.0 | 2.5 | 0.8 | 5.0 |
5.0 | 4.5 | 1.2 | 8.0 |
6.0 | 6.0 | 2.0 | 12.0 |
8.0 | 8.0 | 4.0 |
|
□铠装热电偶、热电阻
外径和名义长度标准规格
铠装热电偶、热电阻外径d (mm) | |||||
Φ8 | Φ6 | Φ5 | Φ4 | Φ3 | Φ2 |
50 | 50 | 50 | 50 | 50 | 50 |
75 | 75 | 75 | 75 | 75 | 75 |
100 | 100 | 100 | 100 | 100 | 100 |
150 | 150 | 150 | 150 | 150 | 150 |
200 | 200 | 200 | 200 | 200 | 200 |
250 | 250 | 250 | 250 | 250 | 250 |
300 | 300 | 300 | 300 | 300 | 300 |
400 | 400 | 400 | 400 | 400 | 400 |
500 | 500 | 500 | 500 | 500 | 500 |
750 | 750 | 750 | 750 | 750 | 750 |
1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| 1250 | 1250 | 1250 | 1250 | 1250 |
| 1500 | 1500 | 1500 | 1500 | 1500 |
| 2000 | 2000 | 2000 | 2000 | 2000 |
|
| 2500 | 2500 | 2500 | 2500 |
|
| 3000 | 3000 | 3000 | 3000 |
|
|
| 4000 | 4000 | 4000 |
|
|
|
| 5000 | 5000 |
|
|
|
|
| 10000 |
