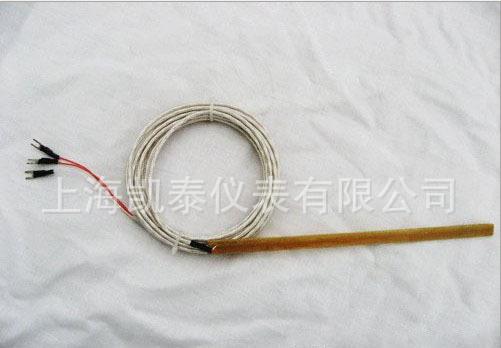

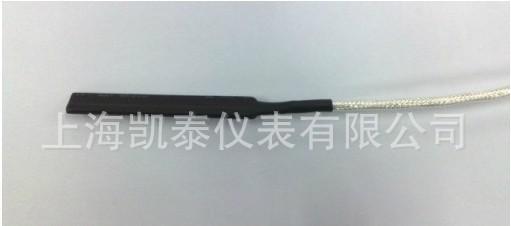

一、电机埋置式热电阻简介：电机用埋置式铂热电阻的工作端采用小型化工艺生产，具有体积小巧、安装方便的突出特点。适用于大中型电机绕组及定子铁芯等机械设备的温度测量。
一、电机埋置式热电阻简介：电机用埋置式铂热电阻的工作端采用小型化工艺生产，具有体积小巧、安装方便的突出特点。适用于大中型电机绕组及定子铁芯等机械设备的温度测量。
二、电机埋置式热电阻产品特点：
1、电机用埋置式热电阻采用的是(分度号：Pt100)和铜热电阻(分度号：Cu50)完全符合国际标准：IEC，完全符合各类工业现场的应用和安装。
2、注意的问题：
a、温度范围在(-200-600℃)，测量精度准确的选用PT100铂电阻。
b、温度范围在(400-1200℃) ，用廉金属热电偶(K、N、E、J、T)。
工作在1200-1400℃选用S型热电偶；工作在1400-1600℃，选用B型热电偶。
三、电机埋置式热电阻选型表：
端面热电阻
有端面铜电阻（WZCM-201)和(WZPM-201 WZPM-201B)之分。端面热电阻元件由特殊处理的丝材（铜或铂丝）绕制，它们紧巾在温度计前端，与一般轴向热电阻相比，端面热电阻能更正确和迅速地反映被测端面的实际温度状况，它的制作方法很多，品种形式多样，适合于电厂汽轮机及电机轴瓦或其它机体表面测温。有的端面热电阻安装时由于它的引线与电阻元件是相连的，所以要将引线与端面热电阻同步转动，这样才确保端面热电阻在安装中不被人为损坏，但是实际安装过程中难免出现这种情况。由于这种情况的出现，瑞科公司加大科研力度研制成功特殊的端面热电阻，这种端面热电阻在安装时只需要拧外端的螺丝就可以了，不需要引线与端面热电阻同步转动。
端面热电阻
端面热电阻的技术参数
| 名称 | 测温范围℃ | 允许偏差△t℃ | 分度号 |
| 端面铜电阻 | -50-100 | ±(0.3+6.0×10-3|t|) | Cu50 (G)或Cu100 |
| 端面铂电阻 | -150-200 | B级：±(0.30+0.005|t|) | Pt100 |
●测量范围和允差（单位：mm）
名称 测温范围℃ 允许偏差△t℃ 分度号
端面铜电阻 -50-100 ±(0.3+6.0×10-3|t|) Cu50 (G)或Cu100
端面铂电阻 -150-200 B级：±(0.30+0.005|t|) Pt100
端面热电阻的型号规格
型 号分度号结
构特征测温范围℃保护管材质热响应时间规格公称压力外接线引线长度L （ mm）直径d（ mm）M（ mm）WZCM-201Cu50 Cu100固定埋入或螺纹连接-50-100紫铜T2-Y<15Φ 6M8x0 .75常压500
1000
1500
2000
2500WZPM-201Pt100-150-200<15Φ 8.7M10x1WZPM-201B注：
WZPM-201B采用引进元件WZPM-018，精度等级为A级。
| 1、应用 | ||||||||||||||||||||||
| 端面热电阻适合于测量电厂汽轮机及电机轴瓦或其它机体表面温度。 | ||||||||||||||||||||||
| 2、主要技术参数 | ||||||||||||||||||||||
| 精度等级：A ﹑B级 公称压力：常压 | ||||||||||||||||||||||
| 3、型号及规格 | ||||||||||||||||||||||
| ||||||||||||||||||||||
