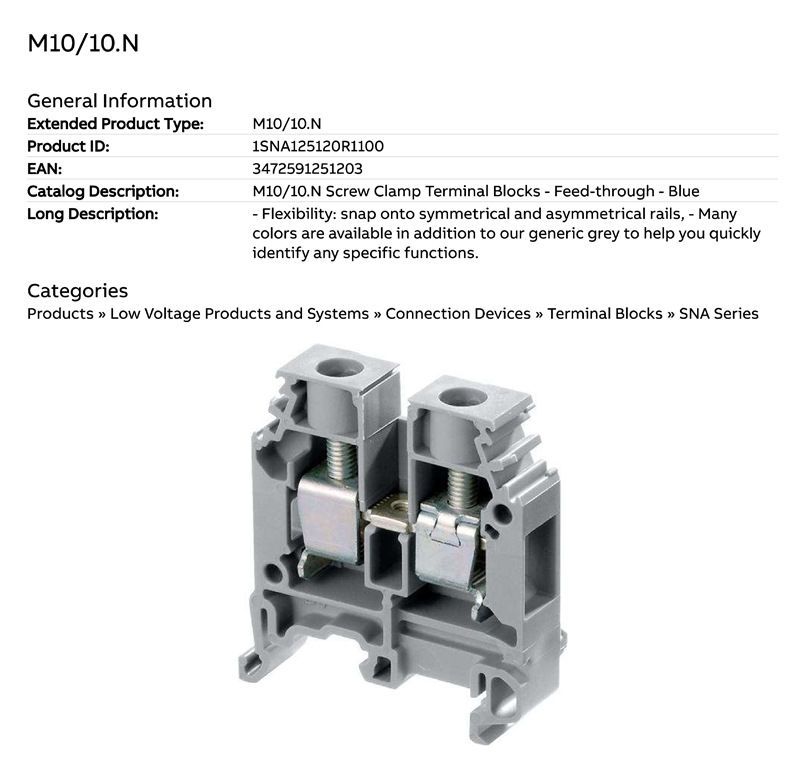

ABB 零线型接线端子M10/10.N 螺丝夹接线端子 SNA系列接线端子

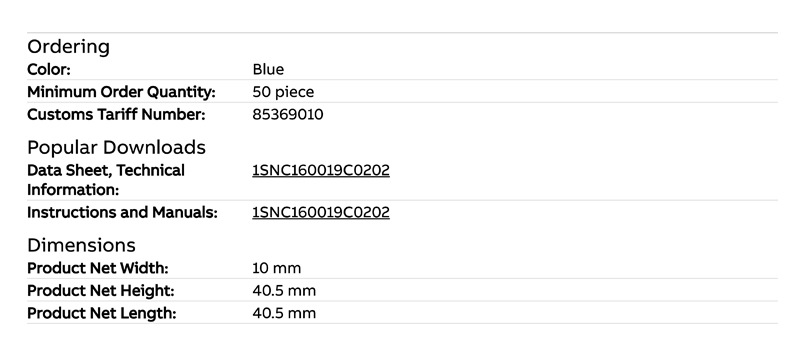

外形尺寸
产品净宽：10毫米
产品净高：40.5毫米
产品净长：40.5毫米

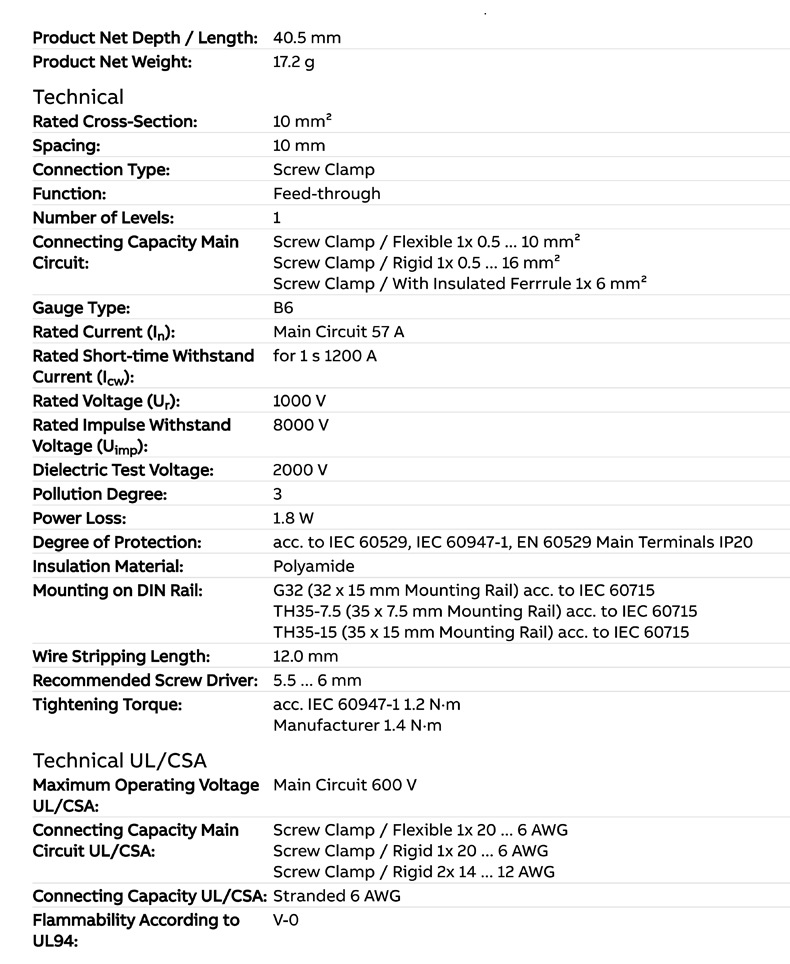

产品净深度/长度：40.5 mm
产品净重：17.2克
技术
额定横截面：10mm2
间距：10毫米
连接类型：螺丝夹
功能：馈??通
连接容量主电路：螺钉夹/柔性1x 0.5 ...10mm2
螺丝夹/刚性1x 0.5 ...16mm2
螺丝夹/带绝缘的Ferrrule 1x6mm2
仪表类型：B6
额定电流（In）：主电路57 A.
额定短时耐受电流（Icw）：1 s 1200 A
额定电压（Ur）：1000 V.
额定脉冲耐压（Uimp）：8000 V
介电测试电压：2000 V.
污染等级：3
功率损耗：1.8 W
保护等级：acc。符合IEC 60529，IEC 60947-1，EN 60529主终端IP20
绝缘材料：聚酰胺
安装在DIN导轨上：符合G32（32 x 15 mm安装导轨）符合IEC 60715
TH35-7.5（35 x 7.5 mm安装导轨）acc。符合IEC 60715
TH35-15（35 x 15 mm安装导轨）acc。符合IEC 60715
剥线长度：12.0 mm
推荐的螺丝刀：5.5 ... 6 mm
紧固扭矩：acc。 IEC 60947-1 1.2 N·m
制造商1.4 N·m
技术UL / CSA
最大工作电压UL / CSA：主电路600 V.
连接容量主电路UL / CSA：螺钉夹/柔性1x 20 ... 6 AWG
螺丝夹/刚性1x 20 ... 6 AWG
螺丝夹/刚性2x 14 ... 12 AWG
连接容量UL / CSA：搁浅6 AWG
可燃性根据UL94：V-0
环境空气温度：操作-55 ... + 110°C
