供应不锈钢铝合金法兰气体液体蒸气涡街流量计

涡街流量计

一：产品简介

 涡街流量计主要用于工业管道介质流体的流量测量，如气体、液体、蒸气等多种介质。其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高，可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出，容易与计算机等数字系统配套使用。

二：技术指标

◆测量介质： 气体、液体、蒸气

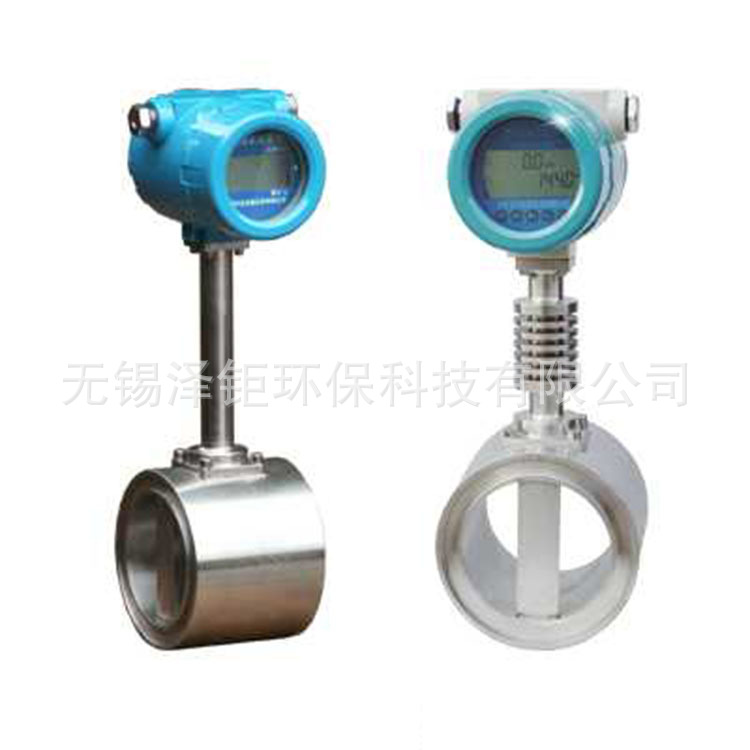

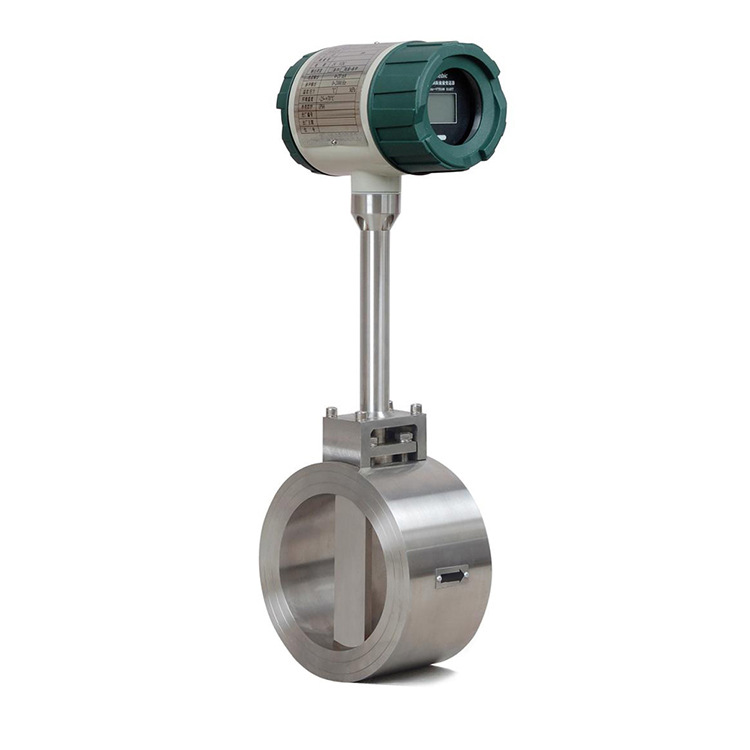

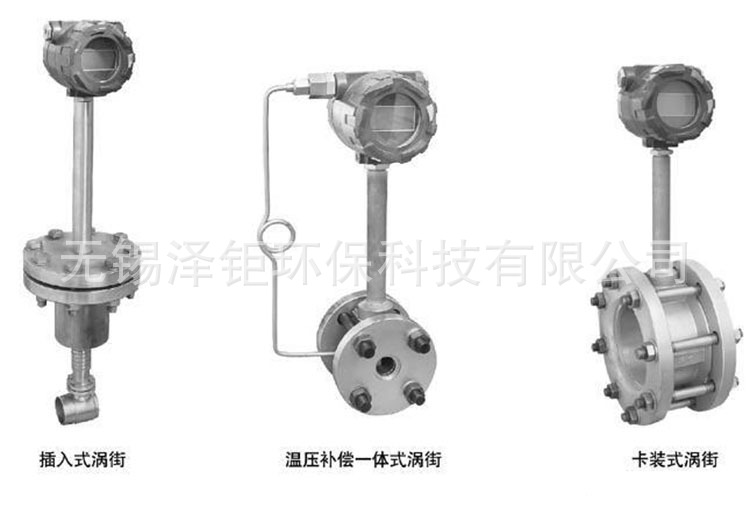

◆连接方式：法兰卡装式、法兰式、插入式

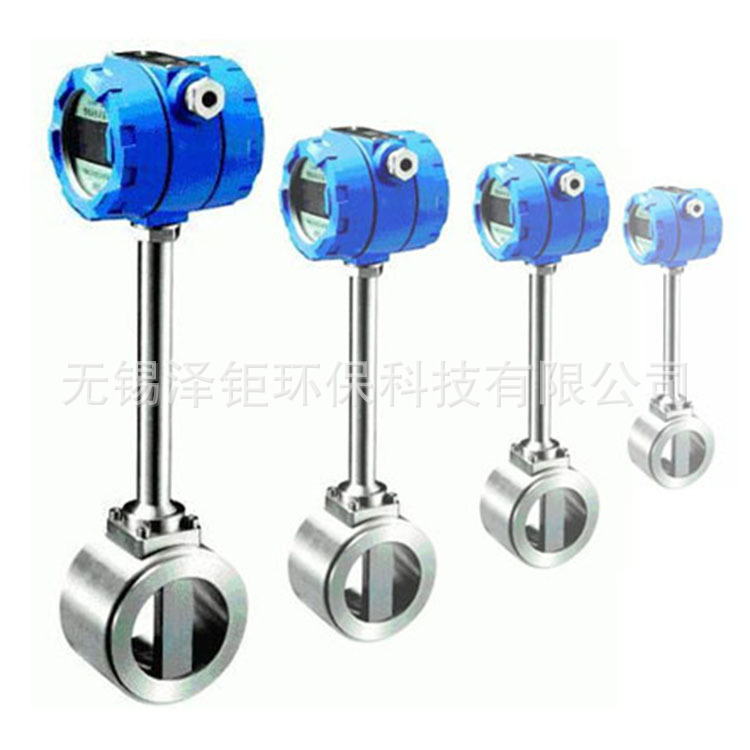

◆口径规格 法兰卡装式口径选择 25,32,50,80,100

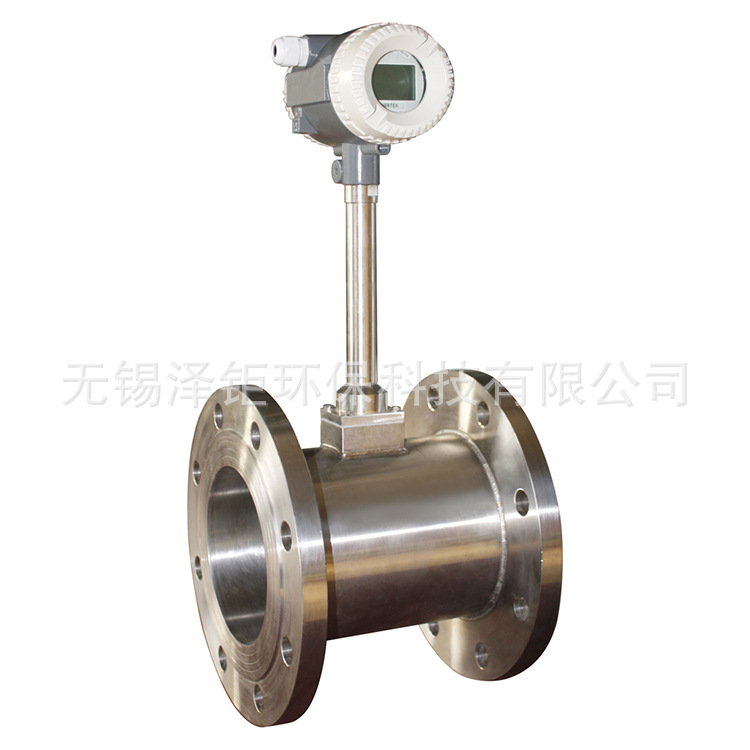

◆法兰连接式口径选择 100,150,200

◆流量测量范围正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s

◆测量精度 1.0级 1.5级

◆被测介质温度:常温–25℃～100℃，高温–25℃～150℃ -25℃～250℃

◆输出信号脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V

◆脉冲占空比约50%,传输距离为100m

◆脉冲电流远传信号 4～20 mA,传输距离为1000m

◆仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% RH50℃

◆材质：不锈钢, 铝合金

◆电源 DC24V或锂电池3.6V

◆防爆等级 本安型iaIIbT3-T6，防护等级 IP65

产品特点

♦结构简单而牢固，无可动部件，可靠性高，长期运行可靠。

♦安装简单，维护方便。

♦检测传感器不直接接触被测介质，性能稳定，寿命长。

♦输出是与流量成正比的脉冲信号，无零点漂移，精度高。

♦测量范围宽，量程比可达1：10。

♦压力损失较小，运行费用低，更具节能意义。

♦ 测量介质广泛，可测量液体、气体和蒸汽。

♦工作温度高

♦表体采用不锈钢材料，耐腐蚀。
