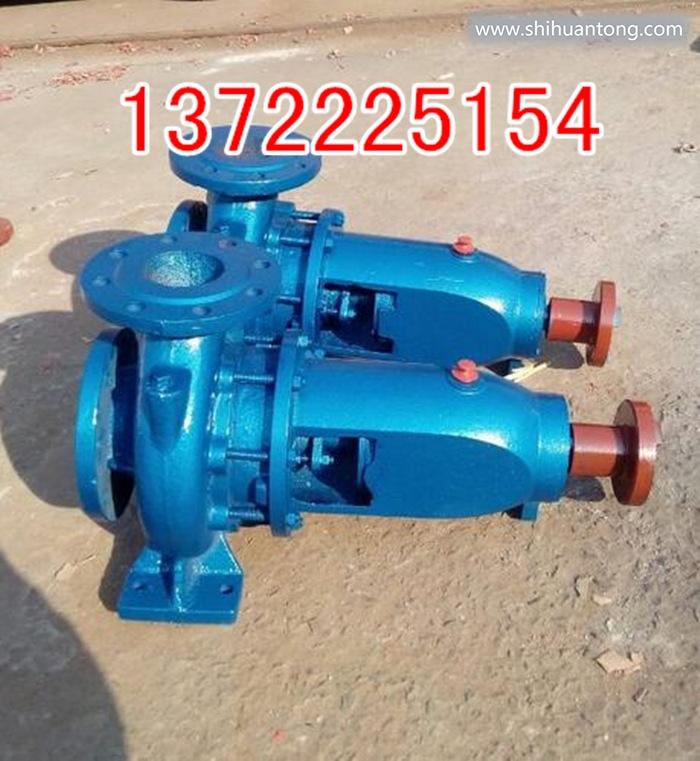

IS65-50-160单级离心泵

IS65-50-160单级离心泵

流量25立方米，扬程32米，功率0.5千瓦的离心泵，就用进水口径65毫米，出水口径50毫米，。

产品简介

厂家：137-222-515-42.

IS离心泵是根据标准ISO2858所规定的性能和尺寸设计的新型单级单吸卧式清水离心泵，转动方向为顺时针，供吸送清水及物理化学性质类似水不含固体颗粒的液体。它广泛适用于工农业及城市、排水、消防供水等。IS离心泵通用性广，不同厂家之间的配件可以通用，全系列共140种规格，但只用四种轴；同一规格的轴，轴承，轴封，叶轮紧固件等均能互换；全系列泵的悬架也只有四种，方便配件更换。

型号说明

例如：IS100-80-160A离心泵

IS-单级单吸悬臂式清水离心泵

100-泵入口直径(mm)

80-泵出口直径(mm)

160-基型泵叶轮名义直径(mm)

A-泵叶轮外径经*次切割

结构

1.IS离心泵系根据国家标准ISO2858所规定的性能和尺寸设计的，主要由1 泵体 2 泵盖 3 叶轮 4 轴 5 密封环 6 叶轮螺母 7 止动垫圈 8 轴套 9 填料压盖 10 填料环 11 填料 12 悬架轴承部件等所组成。

2.泵的壳体（即泵体和泵盖）构成泵的工作室、叶轮、轴和滚动轴承等为泵的转子。悬架轴承部件支承着泵的转子部件，滚动轴承承受泵的径向力和轴向力。为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，由于有些泵轴向力不大，叶轮背面未设密封环和平衡孔。

3.泵的轴向密封环是由填料压盖和填料等组成，以防止进气或大量漏水。
4.泵的叶轮如有平衡，则装有软填料的空腔与叶轮吸入口相通，若叶轮入口处液体处于真空状态，则很容易沿着轴套表面进气，故在填料腔内装有填料环通过泵盖上的小孔将泵室内压力水引至填料环进行密封。

5.泵的叶轮如没有平衡孔，由于叶轮背面液体压力大于大气压，因而不存在漏气问题，故可不装填料环。为避免轴磨损，在轴通过填料腔的部位装有轴套保护，轴套与轴之间装有○型密封圈，以防止沿着配合表面进气或漏水。

IS单级离心泵的传动方式是通过加长弹性联轴器与电动机联结的。泵的旋转方向，从驱动端看，为顺时针方向转。 使用特点 1、高效节能：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率。泵体采用中心支撑方式，解决了泵在输送高温介质时防止高温下泵组热膨胀不*而造成的应力集中以及联轴器对中心发生改变。泵支架、泵盖、悬架体（轴承部位）及机封压盖均有冷却腔，可在不同温度时分别用冷却水冷却或风冷却。

型号参数

选择流量25立方米，扬程32米，功率0.5千瓦，进水口径65毫米，出水口径50毫米，。
